Paso 10: Montar el conector de la batería
El cable para conectar la batería viene en partes. Tenemos que montar estas piezas.
La siguiente parte que vamos a añadir a la Junta de distribución de energía es el conector donde se conecta la batería. Pero, tenemos que anteponer a este cable conector. Necesitamos cinco piezas para hacer el conector de la batería, todos los cuales son incluidos en el kit de quadcopter Quanum Venture:
- Cable 12 AWG rojo
- Cable 12 AWG negro
- Tubería del encogimiento del rojo
- Conector del tubo XT60 retráctil negro
Interés a partir del extremo objetivo en mente, al final del procedimiento a continuación se tendrá un conector de cable que se suelda a la placa de distribución de potencia en el siguiente paso y posterior uso para conectar la batería.
- Echa un vistazo en el enchufe amarillo, que se llama un conector XT60. El tapón tiene forma de una flecha, lo que impide que la batería está conectado de forma incorrecta. El lado plano del conector es positivo (rojo) y el lado puntiagudo es negativo (negro).

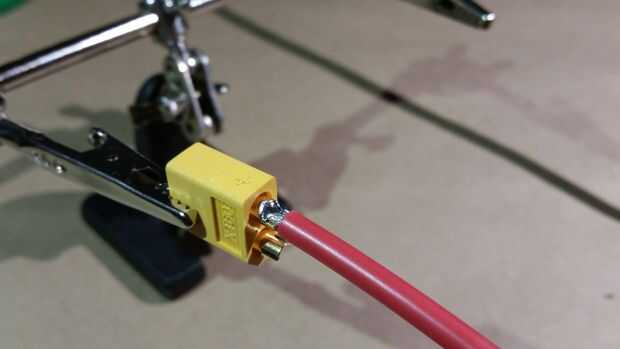

- Suelde el cable rojo a la parte plana del conector XT60. Es más fácil hacerlo con ayuda herramientas de manos.

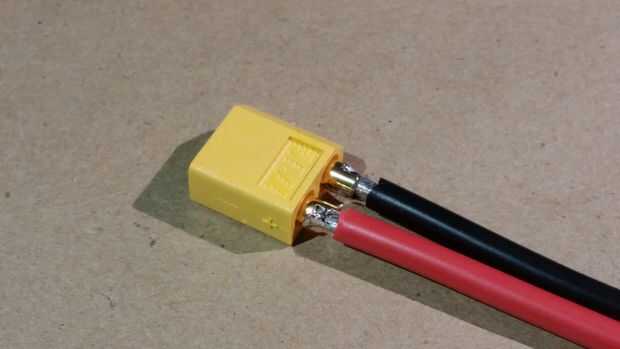

- Suelde el cable negro al lado del conector XT60 puntiagudo.
- Deslice los dos pedazos de tubería de encogimiento sobre los cables correspondientes.
- Utilice una fuente de calor para encoger hacia abajo de la tubería.
