Paso 12: DJI conexiones de módulo de alimentación para el tablero de distribución de energía de la soldadura
En vez de soldar el DJI módulo directamente a la Junta de distribución de energía, creamos algunos cables de conexión para él.
El DJI Naza M Lite viene con una genial pieza de hardware para conversión de energía de la batería a un voltaje que puedo alimentar al controlador de vuelo. Hablaremos de este módulo en más detalle más adelante. Por ahora, necesitamos agregar algunos conectores para el tablero de distribución de energía que usaremos más adelante para conectar el módulo de potencia para el sistema de alimentación principal.
Crear Cables de conexión de adaptador de alimentación

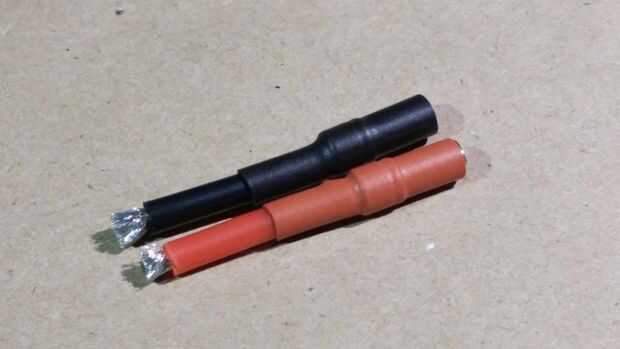

Los cables de conexión del módulo de potencia son sólo pequeños tramos de cable con conector hembra de 3,5 mm bala en un lado. Tendremos dos conectores, uno rojo, uno negro, para el módulo de potencia.
- Corte ella.1-pulgadas pedazo de cable AWG 14 rojo y un pedazo de 1 pulgada de alambre negro.
- Tira de aproximadamente 1/8 de pulgada de aislamiento de cada extremo de cada cable.
- En cada alambre, suelde un conector de 3.5mm hembra bala como lo hicimos antes.
La soldadura de los Cables de conexión del módulo de potencia para el tablero de distribución de energía
Ahora solo necesitamos soldar los cables de conexión a la placa de distribución de potencia.
En el último paso, hemos soldado el conector de la batería a un par de cojines de la soldadura en la parte superior del tablero de distribución de energía. Recordemos que había dos conjuntos idénticos de las almohadillas en cada lado del tablero. Será soldar los cables de conexión del módulo de energía al conjunto sin uso de cojines. Primero soldar el cable rojo al positivo pad en el tablero de distribución de energía. Soldar el conector en posición vertical como lo hicimos con el cable de conexión de la batería. Luego suelde el cable negro a la almohadilla negativo utilizando la misma técnica.
Conectores de bala para el módulo de energía de la soldadura
Ahora que ya tenemos lugares en el tablero de distribución de energía el módulo de alimentación cables de alimentación al enchufe, necesitamos añadir bala conectores a los cables del módulo de potencia para que fácilmente podamos hacer la conexión. Así que, utilizando la misma técnica hemos utilizado para soldar conectores de bala - probablemente está recibiendo bastante buenos para soldar conectores de bala - dos conectores de bala masculino de la soldadura para los cables rojo y negro desde el módulo de potencia. Entonces aplicar el envoltorio a los conectores como antes.
