Paso 16: Conecte soporte de controlador de vuelo al marco interno
En este paso vamos a añadir una placa de montaje del controlador de vuelo.
Continuando con el proceso de montaje del quadcopter, el siguiente paso es conectar el controlador de vuelo, placa a la estructura interna. La placa de montaje es una pequeña pieza que facilitará al chasis quadcopter Fije el controlador de vuelo mientras que también ayuda a asegurar que el controlador de vuelo se monta directamente.
El controlador de vuelo Monte y en unos pocos pasos, el controlador de vuelo, se montarán en la parte inferior de la estructura interna, debajo del tablero de distribución de energía.
Voltee el marco interno del quadcopter y echa un vistazo a la parte inferior del tubo cuadrado central. Encontrarás un montón de agujeros. En la parte posterior del tubo hay tres orificios espaciados juntos. En este paso estamos interesados en los otros tres hoyos, específicamente la segunda y tercera contando desde la parte delantera de lo quadcopter.
Ahora mira el controlador de vuelo placa de montaje. La parte delantera de la placa de montaje es la parte con la protuberancia en forma de T.

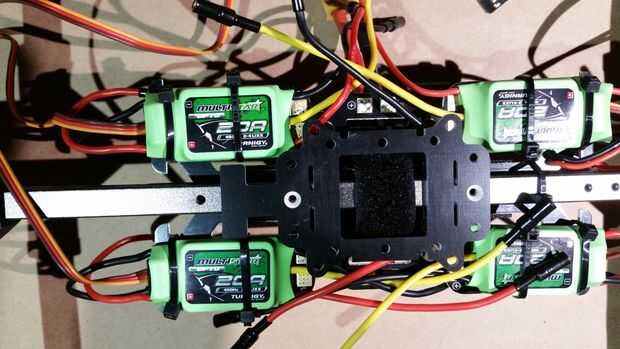

Coloque el controlador de vuelo placa central tubo cuadrado del quadcopter de montaje y alinee los dos orificios avellanados en la placa de montaje con los orificios en el tubo cuadrado segundo y terceros. Tienes un agujero no utilizado frente a la placa de montaje. La cinta de Velcro debe quedar por debajo del orificio cuadrado en el centro de la placa de montaje.

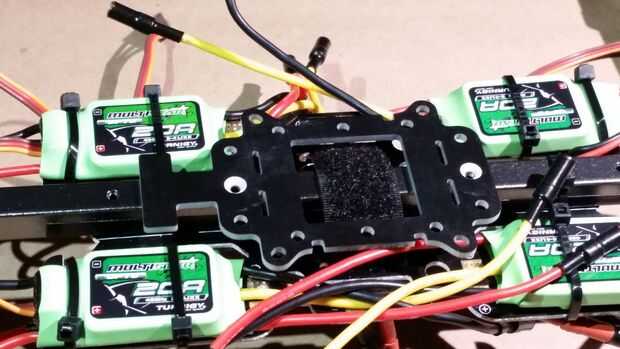

Utilice dos tornillos de cabeza avellanada 2.5x6mm para conectar el controlador de vuelo, placa a la estructura interna. Como siempre, utilice hilo compuesto para obtener los mejores resultados de fijación.
