Paso 17: Una montaje de indicador de LED
En este paso vamos a añadir un soporte para montar el indicador LED.
Ahora, tenemos que añadir el soporte de montaje para el indicador a marco interno del quadcopter.
Echa un vistazo en el soporte de montaje del LED. Te darás cuenta que no es simétrica. También está inclinada.

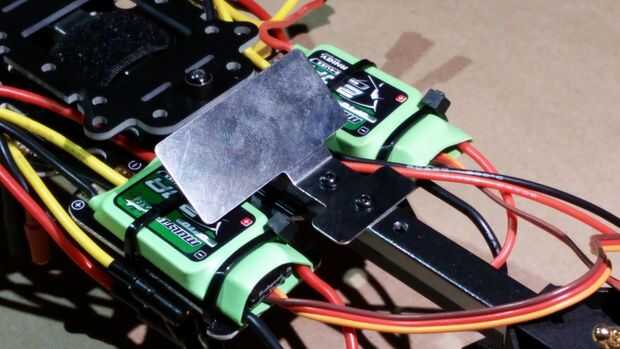

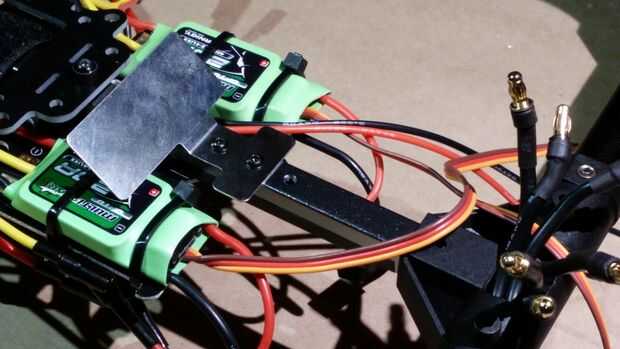

Coloque el soporte de montaje en tubo cuadrado central del quadcopter y alinee los dos agujeros con los agujeros de la primeros y la segundo el conjunto de tres agujeros cerca de la parte posterior del tubo cuadrado. El soporte de montaje del LED debe ser orientado para que la pieza cuestas hacia abajo hacia el placa de montaje del controlador de vuelo. Para más claridad sobre lo que vamos aquí, ai incluye un cuadro de más adelante en el proceso de compilación que muestra cómo el soporte de montaje del LED está diseñado para que el LED Brille a través de un orificio en la parte inferior de la nave. Tienes un agujero sin usar detrás del soporte.

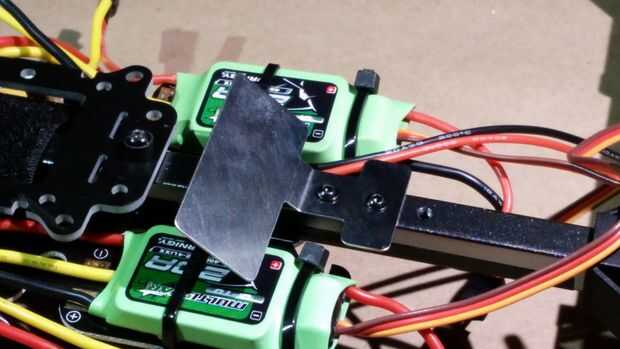

Con compuesto bloqueador de rosca, ajuste el soporte de montaje del LED para el marco interno con dos tornillos 2.5x6mm.
