Paso 23: Instalar el módulo GPS
Ahora vamos a instalar el módulo DJI GPS/Brújula.
Vamos a descansar una vez más del trabajo en el marco del quadcopter porque el módulo DJI GPS/Brújula obtiene montado en la parte trasera de la carcasa superior. El módulo del GPS tiene que tener una vista sin obstrucciones del cielo por encima de lo quadcopter - o mejor dicho de los satélites GPS en el espacio - para poder funcionar, razón por la cual debe ser montado en la parte superior el quadcopter.
Acerca de la instalación del módulo GPS
Montaje el módulo GPS es un poco complicado, y es otro paso en el manual del producto realmente nos deja abajo, así que vamos a tomar un momento para tener una idea del panorama general de lo que va en.
Montaje de la unidad GPS consistirá en cuatro partes. En primer lugar tenemos la mitad trasera de la carcasa superior que realmente llevará a cabo el módulo GPS. Bajo la cáscara superior hay un pequeño trozo de arco que soporta las piezas de la capa superior fina. Esta parte también apoyará el módulo GPS. En tercer lugar tenemos el módulo GPS y su cable conectado. Por último, el módulo GPS DJI viene con montaje. Estamos interesados en la placa de metal lisa. Que el módulo GPS a esta placa de montaje y luego fijar la placa a la cubierta superior de la empresa Quanum.
Es muy importante la orientación del módulo GPS en el marco de. Si usted toma una mirada en la parte superior del módulo GPS, usted verá un anillo rojo alrededor del exterior con una pequeña flecha en el mismo lado como el alambre. Esta flecha debe apuntar hacia adelante en orden para la funcionalidad GPS funcionar correctamente. Cuando monte el GPS al chasis quadcopter, haz esta flecha al punto adelante tan precisamente como sea posible. Si la unidad GPS no apuntó hacia adelante tenderá a la deriva alrededor en círculos, porque cuando el controlador de vuelo intenta seguir adelante con el fin de mantener la posición, el quadcopter no se moverá en la dirección espera que el controlador de vuelo.
Bien, vamos a entrar en el proceso de instalación.
Conectar el módulo GPS a la placa de montaje

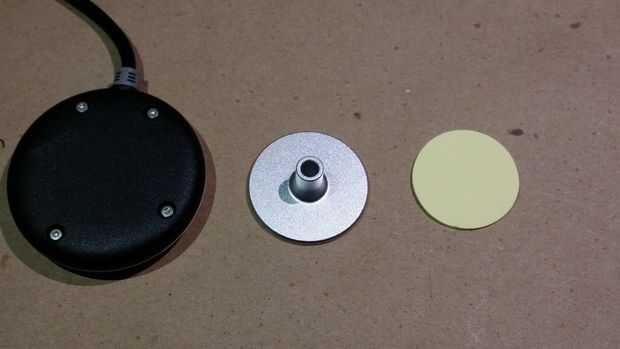

La primera cosa a hacer es conectar el módulo GPS a la placa de montaje. Esta es una y sólo una parte del proceso de fabricación donde se utiliza cinta de espuma porque no hay ninguna razón por qué siempre tendríamos que separar el módulo del GPS de la placa de montaje.

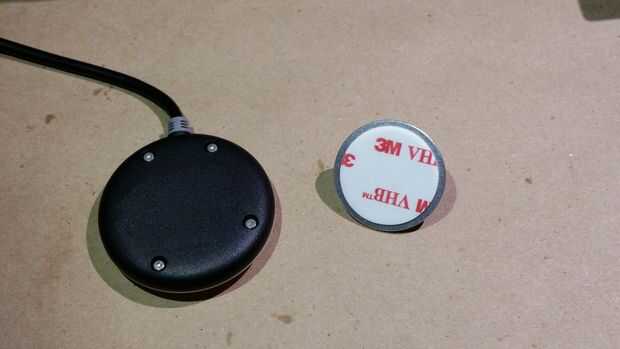

- Retire el papel de un lado de un disco de cinta de espuma.
- Palillo del disco de cinta de espuma para el metal llano, placa de montaje.
- Retire el papel protector del otro lado de la cinta de espuma.
- Teniendo cuidado de conseguir la placa de montaje centrada en el módulo GPS redondo, palillo de la placa de montaje para el GPS. Aplique presión durante 30 segundos.
Monte el módulo de GPS al chasis Quadcopter

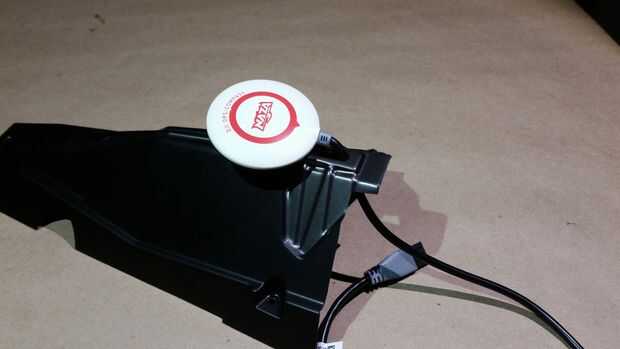

Con la placa de montaje unida al módulo de GPS/brújula, podemos ahora Conecte el módulo a la cubierta superior del quadcopter.

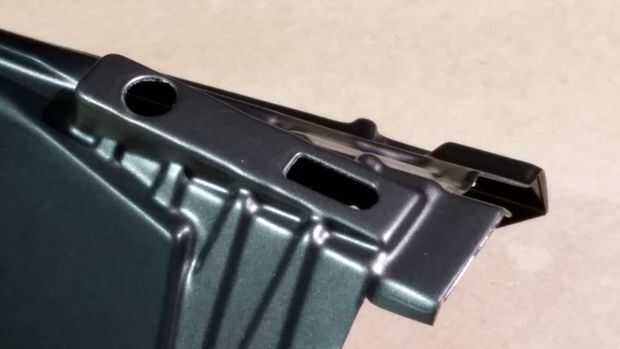

Echa un vistazo en la parte posterior de la mitad de la cubierta superior. En la parte superior verá dos agujeros. Uno es redondo y el otro es rectangular. El agujero rectangular para el cable GPS y el agujero redondo encaja la clavija en la parte inferior de la placa de montaje de GPS.

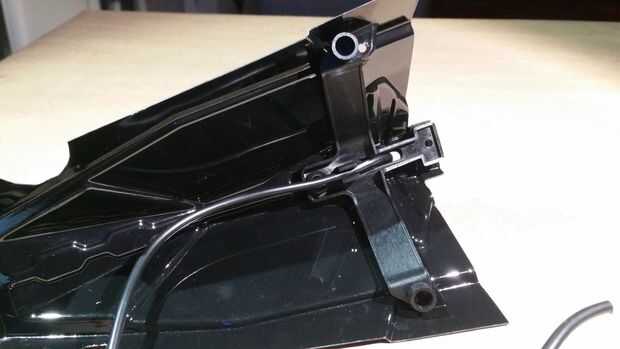

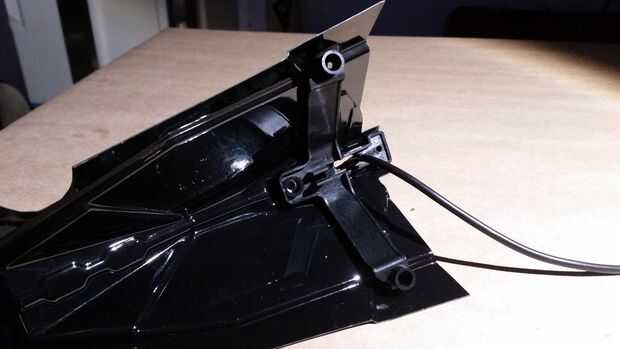

Tome el extremo del cable del módulo GPS y el palillo a través del orificio rectangular. En primer lugar, inserte la clavija cilíndrica en la parte inferior del módulo GPS a través del agujero redondo. Ahora, necesitamos la pieza de plástico de arco. Si usted echa un vistazo a esta pieza usted notará que también tiene un agujero rectangular y un jefe de la ronda. Inserte el extremo del cable del módulo GPS a través del agujero rectangular en la pieza de arco. Luego, usando una presión firme, palillo de la clavija de metal en la parte inferior del módulo GPS, que sobresale de la cubierta superior del quadcopter, en el jefe redondo en la pieza de arco. Desea que la pieza arca a ras con la parte interna de la cáscara, debería ser bastante obvio cómo encaja.
Puede establecer la pieza de la cubierta superior con módulo GPS conectado a un lado por ahora a medida que continuamos el proceso de montaje.
