Paso 2: Montar el marco interior
En este paso se reunirán marco interno en forma de H de los quadcopter.
Como es típico para los productos HobbyKing, el manual para el kit del marco Quanum Venture quadcopter es realmente malo. En primer lugar y lo más importante, las imágenes en escala de grises no son muy fáciles de entender para las tareas de la importante Asamblea, como armar el tablero de distribución de energía. Las imágenes no son en color y son de muy baja resolución. Esto es algo realmente malo porque, como veremos más adelante, los componentes eléctricos de conexión con la polaridad correcta es muy importante para asegurarse de que nada es puesto en cortocircuito hacia fuera. Incluso para las tareas relativamente simples como ensamblar componentes de la estructura mecánica, el manual es confuso y carece de detalle.
Por lo tanto, los pasos siguiente docena de este Instructable cubrirá montando el empresa Quanum quadcopter marco.
Por lo tanto, para empezar el proceso, construiremos marco interno del quadcopter. El bastidor del quadcopter entero está construido sobre una estructura metálica en forma de H. Esto llamo el marco interno.
Montar los brazos del armazón interior
En primer lugar ataremos uniones en T para los dos tubos redondos. Ambos tubos están montados en la misma forma, así que siga el siguiente procedimiento para cada tubo.

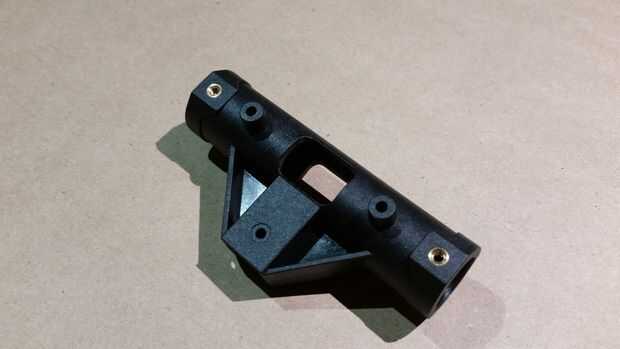

- Echa un vistazo a las uniones en T. Usted notará que hay dos sistemas de clavijas, uno en la parte superior y uno en la parte inferior de la T-joint. La parte superior es el lado con las clavijas más cerca juntos y en la parte inferior las clavijas son más lejos aparte.

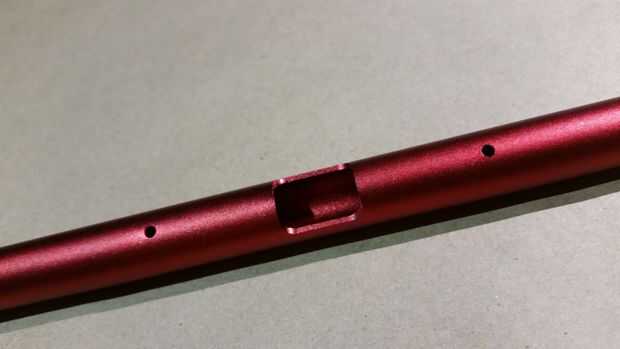

- Ahora mira tus tubos redondos (ambos son lo mismo excepto el color). En medio de los tubos, usted notará un recorte cuadrado. El lado con el corte es la parte inferior del tubo.
- Tome una de sus uniones en T y colóquelo sobre uno de los tubos redondos. Deslice la Unión en T a la mitad del tubo.

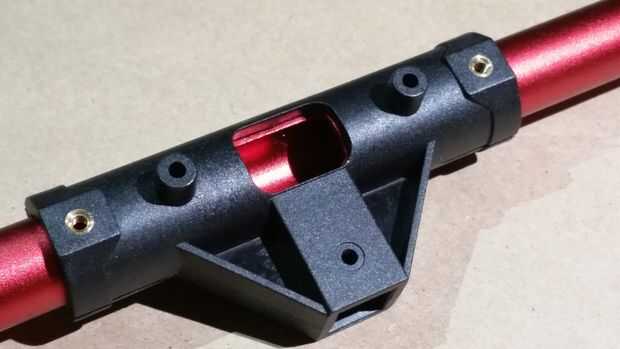

- Gire la articulación T hasta que la abertura cuadrada en el tubo para arriba con la ventana cuadrada en la parte inferior de la Unión en "T" (el lado con las clavijas más lejos aparte). También asegúrese de que los orificios de tornillo en la línea de la ranura en T para arriba con ésos en el tubo.

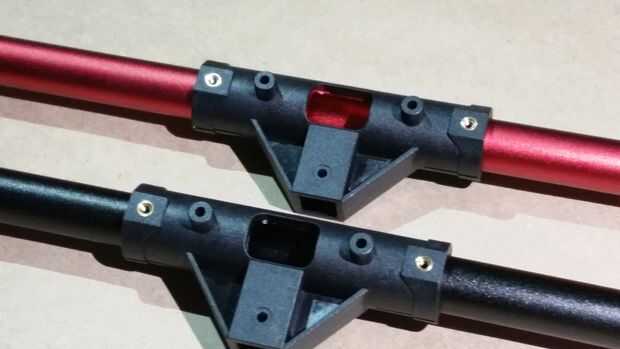

- Con los tornillos de 2.5x18mm, colocar los tornillos por la parte superior de la Unión en T e hilo de rosca en latón roscado insertar en la parte inferior de la ranura en T. Utilice un poco de hilo compuesto de fijación en el inserto de latón para asegurarse de que los tornillos no vienen sueltos. Tenga cuidado de no apretar demasiado los tornillos o puede romper el plástico T-joint.
- Repita estos pasos con el segundo tubo y T-joint.

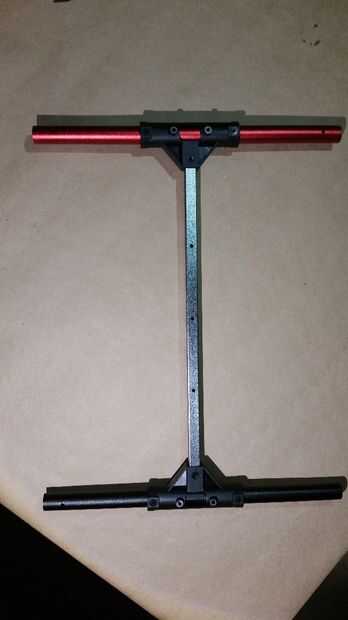

Añadir tubo Central
Ahora tenemos que conectar los dos brazos juntos.
- Echa un vistazo en el tubo cuadrado. Un lado del tubo encontrarás cinco agujeros, en el lado opuesto hay un total de ocho agujeros. El lado con cinco agujeros es la parte superior del tubo.
- Recordar que en los brazos que a montado, la parte superior es el lado sin el agujero cuadrado en el tubo redondo, coloque un brazo a cada lado del tubo cuadrado.

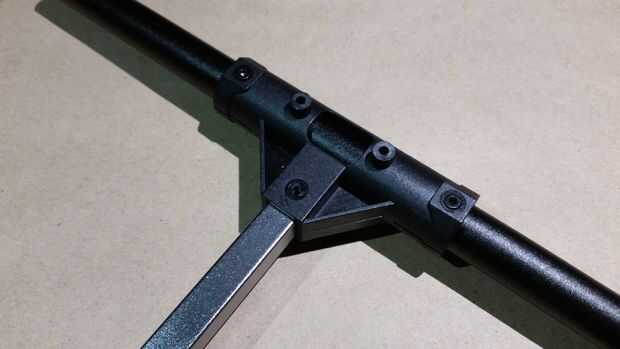

- Utilice cuatro tornillos 2.5x6mm para sujetar los brazos al tubo cuadrado. Se golpea ligeramente el tubo sí mismo y necesita usar dos tornillos en la parte superior y dos tornillos en la parte inferior del tubo. De nuevo utilice compuesto para obtener los mejores resultados de roscas.
