Construir un Quadcopter de cámara FPV de alto rendimiento (32 / 53 paso)

Paso 32: Instale el Naza M Lite

Es finalmente tiempo para montar la Naza M Lite para el marco.

Hemos estado esperando hasta que tuviéramos todos nuestros dispositivos electrónicos conectados al controlador de vuelo para montar el controlador de vuelo al chasis quadcopter. Ahora que hemos hecho todas nuestras conexiones, podemos instalar el Naza M Lite. Hay algunos detalles para cubrir primero aunque.

Acerca de cómo instalar el controlador de vuelo

En primer lugar, como se ha mencionado un par de veces antes, la posición de montaje del controlador de vuelo en el marco de la empresa Quanum es un poco extraña. El controlador de vuelo se montará en la parte inferior del marco, debajo del tablero de distribución de energía. Sin embargo, todavía tenemos que montar la derecha Naza M Lite para arriba, de lo contrario pensará que el controlador de vuelo abajo y arriba hacia abajo. Por lo tanto, cuando monte el Naza M Lite no podrás ver la etiqueta en la parte superior.

En segundo lugar, como con el módulo GPS, hay una flecha en la etiqueta de Naza M Lite que apunta en la dirección delantera del quadcopter. Es muy importante que el controlador de vuelo se monta directamente, con la flecha apuntando hacia adelante la mayor precisión posible.

Por último, otra vez le aconseja el manual Quanum Venture para utilizar cinta de espuma para colocar el controlador de vuelo en el bastidor. Otra vez creo que utilizando la cinta de la espuma es una mala idea porque es difícil de eliminar y hace un lío. Así que otra vez voy a usar tiras de comando y ataduras de cremallera en su lugar.

Instalar el controlador de vuelo

Echa un vistazo a la etiqueta de Naza M Lite. En el centro de la etiqueta hay una flecha. Al instalar el controlador de vuelo Asegúrese de esta flecha apunta en la dirección de avance tan precisamente como sea posible.

1. Retire el papel protector de dos tiras de comando.

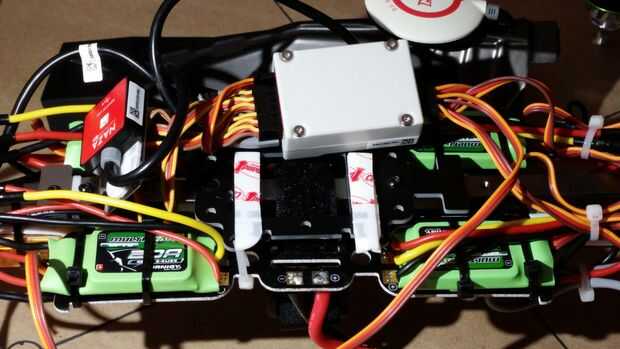

2. Pegue las dos tiras para el controlador de vuelo pletina que instalamos anteriormente bajo el tablero de distribución de energía.
3. Retire el papel protector de los otros lados de las dos tiras de comando.
4. Teniendo cuidado de asegurar que va a instalar el controlador de vuelo completamente recto, pega la Naza M Lite para las tiras de comando y aplique presión durante 30 segundos.

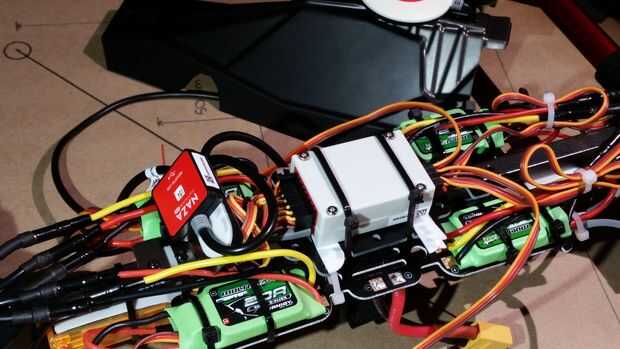

5. Envuelva una amarra alrededor el Naza M Lite y el controlador de vuelo, placa de montaje y apriete hacia abajo para mantener el controlador de vuelo en el lugar.
