Construir un Quadcopter de cámara FPV de alto rendimiento (35 / 53 paso)

Paso 35: Establece el modelo de la Spektrum DX6i

Configuración de nuestro modelo en la voluntad de la DX6i nos permite guardar nuestro perfil de configuración en caso de que alguna vez queremos controlar un vehículo diferente.

La DX6i tiene una útil característica llamada ModelMatch. La DX6i se puede programar con hasta diez modelos diferentes; en otras palabras, la DX6i puede almacenar la configuración de hasta diez vehículos. Esto es una gran característica, si usted está operando diversos vehículos porque puede cargar configuración individualizada para cada embarcación con sólo presionar un botón. De esta forma que no es necesario reprogramar el transmisor cada vez que cambie los vehículos.

Por ejemplo, yo uso mi DX6i para controlar mi empresa Quanum obviamente. También estoy trabajando en un robot (que espero publicar pronto un Instructable sobre) que controlar con la DX6i. Fácilmente puedo alternar estas dos máquinas en la DX6i para cargar la configuración diferentes.

La función ModelMatch permite que el receptor de radio reconocer el modelo que usted ha seleccionado en el transmisor y le impide utilizar accidentalmente la configuración incorrecta de cualquier arte está utilizando. Por ejemplo, el sistema no me deja intentar volar mi empresa Quanum con el transmisor para controlar mi robot.

Usando esta función tiene dos grandes pasos: el modelo en el transmisor y enlazar el sistema de radio. Antes de hacer la primera parte, establecer un modelo en el transmisor, tomaremos un momento para aprender a navegar por la configuración de la DX6i.

Navegando por la Spektrum DX6i

Navegando por la DX6i es fácil. A la derecha de la pantalla encontrará un control de botón y rueda cilíndrica. Este control tiene dos modos de operación. En primer lugar, puede hacer clic en la rueda para hacer selecciones. En segundo lugar, puede desplazarse la rueda en cualquier dirección para desplazarse por menús y modificar valores.

Bien, ahora vamos a empezar a ajustar nuestro modelo en la DX6i.

Configure el modelo de la DX6i

Usted puede pensar de los modelos de la DX6i casi como carpetas. Los modelos tienen un nombre y que contienen todos los ajustes para su arte. Llegaremos a la configuración de unos pasos en el futuro; por ahora tenemos que darle un nombre a nuestro modelo en la DX6i.

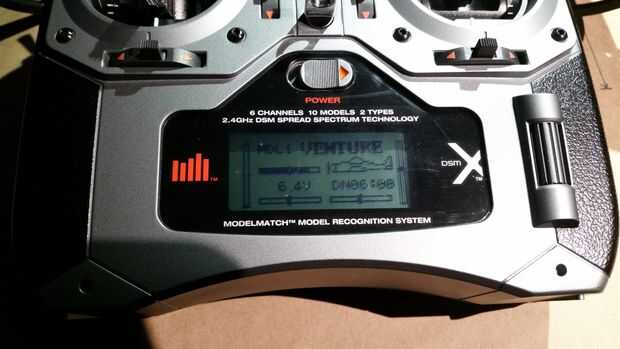

Cuando primero encienda el transmisor se busca en la pantalla principal, que muestra información básica sobre el transmisor. En el lado izquierdo hay un medidor pequeño que puede saber cuando las baterías están bajando en el poder. La información más útil en la pantalla de inicio pero no aparece para nosotros todavía. La pantalla de inicio muestra el modelo seleccionado, pero no hemos nombrado el modelo todavía así que por ahora muestra nada. Haga clic en la rueda de navegación para entrar en menú de la DX6i.

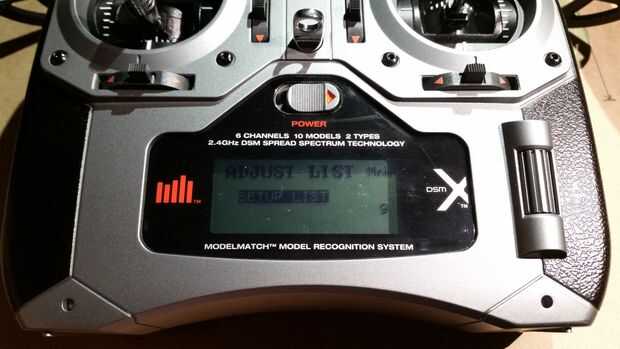

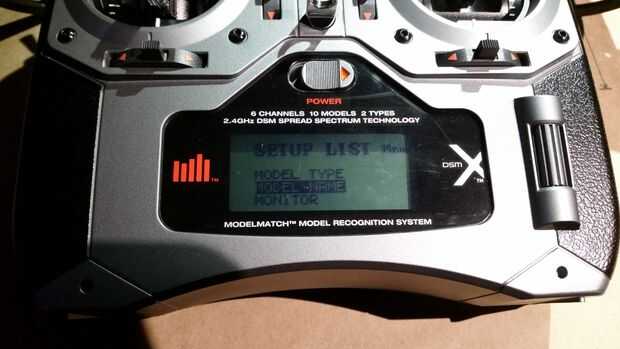

Nos va a hacer mucho trabajo en este menú antes de que estamos listos para volar. Por ahora, desplácese hacia la parte inferior y seleccione lista de configuración. Esto le llevará a otro menú. El lista menú del programa, seleccionar el segundo punto, nombre del modelo.

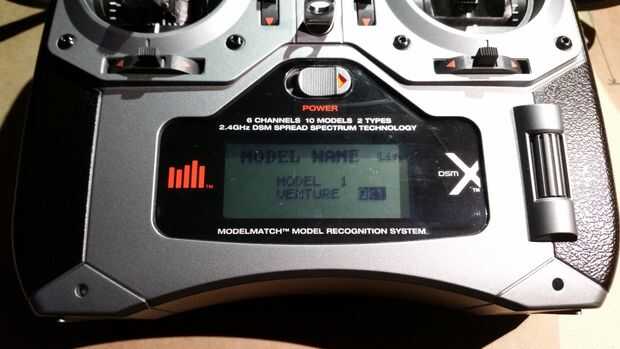

En primer lugar prepararse para una tonelada de pequeñas señales de su transmisor y utilice la rueda de desplazamiento para nombrar el modelo. Usted puede utilizar cualquier nombre que quieras, lo que le ayudará a reconocer que nombre de modelo corresponde a su empresa Quanum. Nombre de mi modelo de empresa. Cuando haya terminado de introducir el nombre del modelo seleccione Ok! A la derecha de la pantalla.

Ahora vuelve al menú principal seleccionando la lista en la esquina superior derecha de la pantalla y luego principal desde la esquina superior derecha de la pantalla siguiente.

Simulaciones de pantalla DX6i

Para que sea más fácil ver las opciones en la pantalla, he creado estas ilustraciones para simular la pantalla. Sigue este orden para establecer el nombre de su modelo de pantalla:

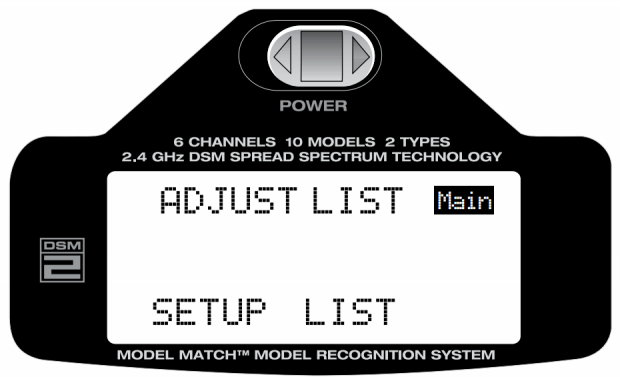

1. En el menú principal, seleccione lista de configuración

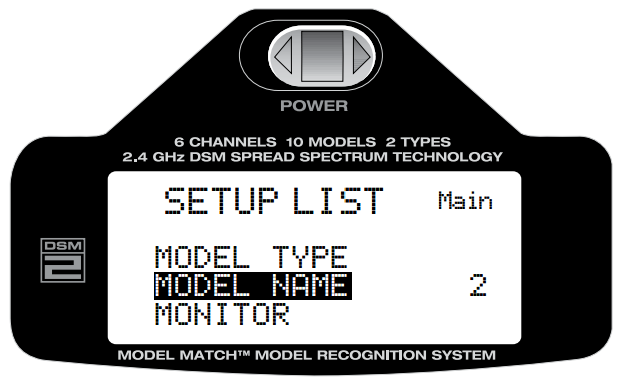

2. El menú de lista Seleccione Nombre del modelo

3. Un nombre de modelo de entrada
4. Su nombre de modelo aparecerá en la página de inicio

Enlazar el sistema de Radio

Ahora que has establecido y seleccionado un nuevo modelo en el Spektrum DX6i que mantendrá nuestra configuración para el quadcopter Quanum Venture, realmente se necesita enlazar el sistema de radio nuevo. Esto es un poco molesto, pero activará una función útil, ModelMatch. Cuando enlaza el sistema de radio la primera vez, estábamos enseñando el receptor reconozca el código único de identificación de nuestro transmisor. Esta vez nosotros también enseñará el receptor de radio para reconocer que el modelo es seleccionado en nuestro transmisor. Esta manera, el receptor de radio no seguirá las indicaciones si tenemos el modelo incorrecto seleccionado. Esta es una característica de seguridad agradable.

Por lo tanto, tendrá que repetir el procedimiento de enlace detallado en el paso anterior antes de avanzar al paso siguiente. Recuerde apagar su transmisor de radio para el proceso de encuadernación.
