Paso 49: Instale la batería y la antena para gafas Fat Shark
En este paso será fijar la antena y batería a la Fat Shark Teleporter V3 gafas.
Contamos con el sistema de transmisión de FPV en nuestro quadcopter Quanum Venture todos establecido ya. Hemos montado en la cámara, conectado con el transmisor y conectado el sistema FPV al poder. Ahora tenemos que hacer alguna configuración simple para el extremo receptor del sistema FPV, gafas de la Fat Shark Teleporter V3. Necesitaremos conectar la antena y la batería a las gafas.

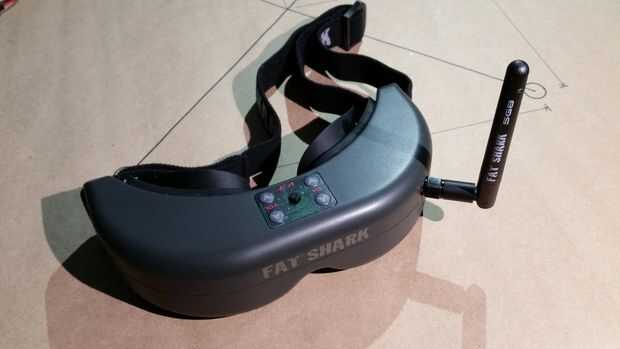

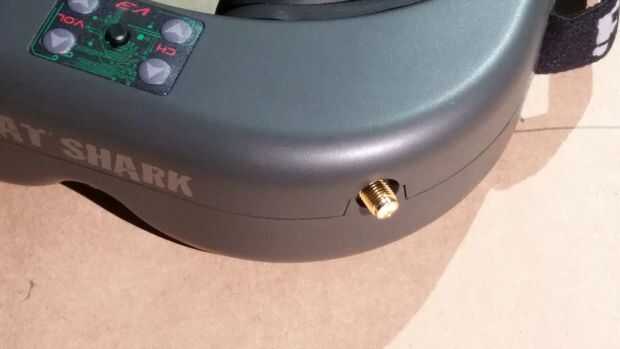

Debería ser muy obvio que la antena necesita estar enchufada en el Teleporter V3 gafas. En la parte delantera izquierda de las gafas hay un conector de tornillo de oro como del transmisor FPV dentro del marco de la empresa Quanum. Por lo tanto, tomar la antena de tiburón grasa y atornillarlo a las gafas.

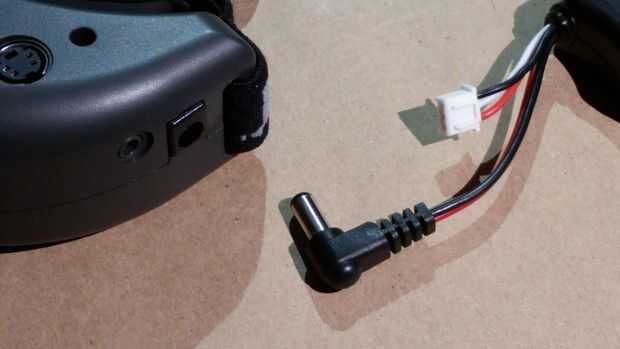

La batería se conecta a las gafas Fat Shark con un conector de barril. El conector hembra en las gafas se encuentra del lado derecho, junto a la banda elástica. Solo para que ustedes conocen, las gafas Teleporter V3 no tienen un poder desconectar tan pronto como se conecta la batería, se alimenta en las gafas. Por lo tanto, simplemente enchufe al conector de barril de la batería en el conector de acoplamiento de las gafas.

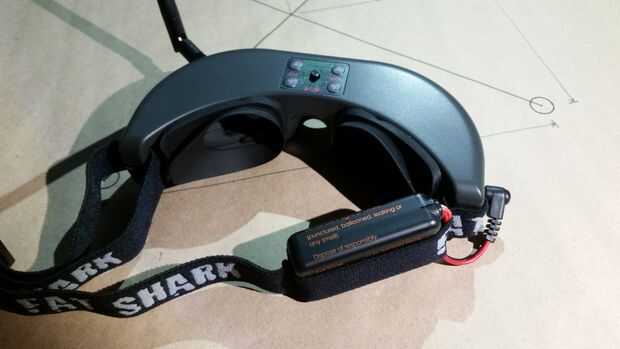

Estás probablemente ahora preguntándose qué hacer con la pila que ahora está colgando del lado de las gafas. Bien, si usted toma una mirada en la batería, usted notará que curva hacia adentro en los lados. Entonces, echa un vistazo a la correa elástica; hay un lazo en el lado derecho de la cinta elástica de Teleporter V3. Usted puede deslizar la batería en este bucle, allí la correa se deslice en los lados curvos de la batería para mantenerla en su lugar.
Fijar las gafas al recibir la señal del FPV
Este es un buen momento para probar que sus gafas FPV están ajustados correctamente para recibir la señal desde el transmisor FPV. Esto no es demasiado difícil. El transmisor de radio dentro de lo quadcopter puede transmitir en siete diferentes canales, cada uno de los cuales tiene una frecuencia de radio distinta. Me quedé sólo con canal uno, que es el canal que debería utilizar así a menos que movido de un tirón los interruptores DIP en el tablero del transmisor. De todos modos, basta con asegurarse de que las gafas Fat Shark se establecen en canal uno así.

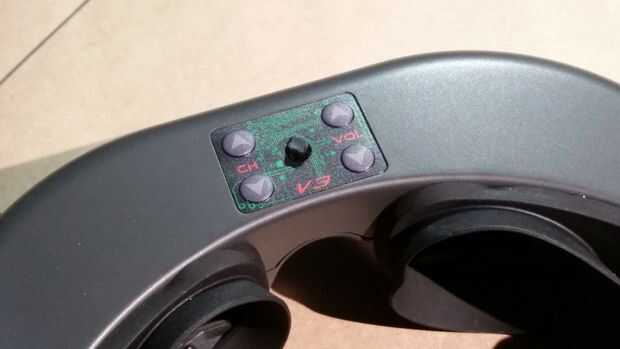

Por lo tanto, conecte la batería las gafas Teleporter V3 y el tablero de distribución de energía dentro de lo quadcopter para que ambos sistemas están activos. Entonces, puso sus gafas FPV. Si estás viendo sólo estática, usar el canal botón, situado en la parte superior de las gafas, hasta que pueda ver la imagen de la FPV.
Como un paso de solución de problemas no relacionado, si ve sólo una pantalla azul en sus gafas, no estáticos, sus gafas pueden configurarse para recibir una señal externa. Esto se utiliza si está utilizando un receptor externo de FPV en lugar del integrado en las gafas. Hay un pequeño interruptor en la parte inferior izquierda de las gafas que cambia entre una señal externa y el receptor interno de la FPV. Sólo llevar ese interruptor y usted debe ser bueno para ir.
