Paso 2: Herramientas y piezas
Antes de llegar a la lista de piezas y herramientas, tengo que decirte una cosa más:
!!! SEGURIDAD!!!!!! Tenga muy cuidado cosas cortan, girando muy rápido y hay electricidad en todas partes. Algunas herramientas te calientes, así que no lo tomes ligeramente esta advertencia. A quemarse, cortar o peor!!!

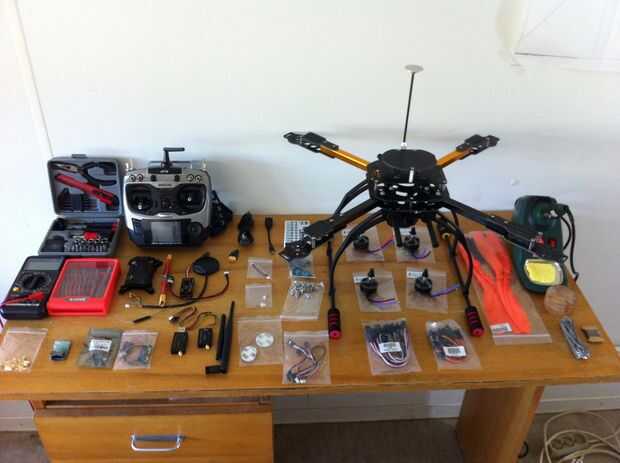

OK, así que aquí está la lista de herramientas principalmente utilicé:
- trabajo de precisión estándar destornilladores (plano, Phillips, hexágono)
- pistola de calor o estación de soldadura, resina núcleo de soldadura, limpieza de lana de acero de la soldadura
- un montón de cinta aislante, cinta de doble cara suave un calor tubería del encogimiento
- montón de abrazaderas de plástico de diferentes tamaños y colores
- Herramienta Dremel
- Multi-meter

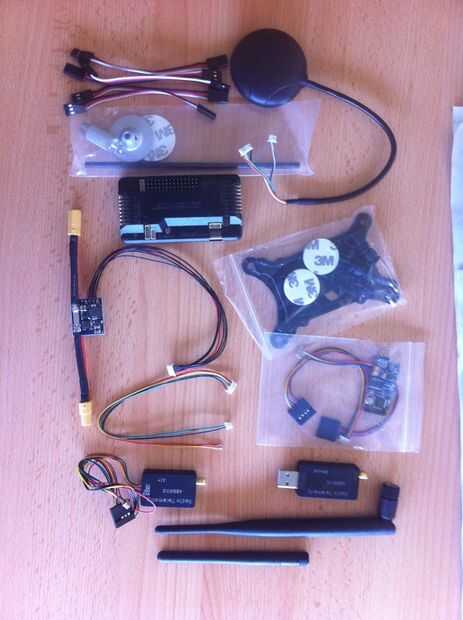

Ahora para las piezas que escogí, daré un enlace a un sitio web y un breve comentario por qué:
- Bastidor: HobbyKing HK X650F Es un marco muy agradable, robusto, en el tamaño deseado, con doblar brazos, soporte integrado de ESC, lotes de superficies de montaje y espacio libre para todo necesita electrónica y otras piezas.
- Motores: AX-2810Q-750KV Muy buen motor sin cepillo, específico para el uso multirotor, salida de alta potencia (444 W), adecuado para nuestro tamaño y peso. Uno de estos bebés puede levantar un 1,2 kg solo!!!!!!
- ESC: Q-cerebro ESC Se trata de un 4 en 1 ESC integrada de quadrotors, tiene una potencia SBEC integradora salida, es totalmente programable. Realiza mucho mejor si la flasheada con firmware BLheli. Llegaremos a eso...
- Controlador de vuelo: HKPilot Mega 2.7 Se trata de un estándar basados en Arduino controlador de vuelo, precio razonable, todas las características necesarias, incluidas, un montón de entradas y salidas, magnetómetro, barómetro, giroscopio, acelerómetro, puerto USB, Puerto I2C, Puerto GPS/brújula, Dios mismo software Planificador de misión.
- GPS/brújula: Ublox Neo-M8N La parte superior del combo GPS/brújula de línea, cuenta con todos los sistemas de posicionamiento disponibles, muy rápido, de alta precisión. Está incluido un soporte plegable.
- Radio telemetría: 433 MHz Radio telemetría kit completo con cables y antenas, hace fácil conectar APM a planificador de misión en PC, un portátil o incluso android tablet con soporte OTG.
- El módulo de WiFi: El módulo de WiFi de la APM, se enchufa en el puerto de telemetría APM y crea un acceso WiFi punto utilizado para conectar APM a cualquier Wi-Fi equipada PC, laptop o tablet y teléfono.
- Módulo BT: Módulo genérico BT para APM
- Transmisor/receptor: Radiolink AT9 Muy bonito canal 9 TX/RX, muchas funciones, OSD, S.bus compatibles, simplemente todo lo que necesita de un buen emisor gama larga, alarma, a prueba de fallos,.
- Receptor OSD: Módulo de OSD RadioLINK PRM-02 En línea con telemetría se conecta y transmite información sobre velocidad, posición, altura y tensión a la pantalla del transmisor.
- Módulo OSD: Módulo de MinimOSD muy similar a la anterior, solamente recubrimientos su información de vuelo directamente en su vídeo de alimentación de la cámara
- Módulo de sonar: Módulo ultrasónico Sonar Ayuda a la FC para percibir la distancia de la tierra, no sólo por los cambios de presión barómetro, pero con la ayuda de pulsos ultrasónicos.
- Módulo de LED de estado: Módulo LED de APM le da confirmación visual GPS bloqueo y la condición de armado.
- Batería:Cardán cámara sin cepillo: SJ2D 2 ejes cardán sin cepillo Es barato, está bien hecho, tiene mi SJcam 5000 + o GoPro 4 negro sin problemas, ha integrado controlador de cardán y puede actualizarse fácilmente a 3 ejes.
- LiPo/zumbador de la alarma: Alarma de LiPo Pequeña, ligera alarma LED y zumbador para la batería, muy fuerte
- Cargador de equilibrio: iMax B6AC cargador Cargador compacto y potente para casi cada batería nunca podría utilizar. Es un microprocesador controlado, seguro de usar.
- Tarjeta de programación ESC: Turnigy BESC tarjeta utilizada para la programación del ESC, fácil de usar, funciona perfecto.
- Módulo de energía de la batería: Módulo de energía APM suministra energía a la FC y otros equipos, también da información sobre voltajes y consumo de energía.
- Fuente de alimentación UBEC: Doble salida módulo UBEC 5V/12V para el suministro de energía a cardán y otros equipos
- Hélices: 11 x 45 o 12 x 38 Gemfan hélices, tarda mucho tuning para elegir el adecuado, llegaremos a eso más adelante
- Amortiguación de FC: Solución simple plataforma APM de amortiguación para limitar las vibraciones transfiere a su controlador de vuelo
- un montón de conectores banana, conectores XT60, servo llevar cables, etc..
Todo costo unos 600 € si eres inteligente, usar cupones de ventas, promociones, etc.. Incluso puede ir para las piezas de segunda mano y hacerla incluso más barato, pero me decidí a ordenar solamente nuevas piezas, principalmente de Hobbyking y vendedores alto clasificados en Aliexpress. Como se puede ver en la lista de piezas, este drone teóricamente debería ser capaces de superar muchos de los drones comercialmente disponibles en un rango de precio mucho más alto. Por supuesto, hay el costo del tiempo invertido para construirlo, sintonizarla y aprender a volar, pero merece la pena escoger este camino. La otra ventaja es la reparabilidad, estructura altamente modular, usted puede intercambiar piezas en cualquier momento deseas, upgrade, downgrade o añadir nuevas piezas como quieras.
