Paso 3: Construir el cuadro cuádruple

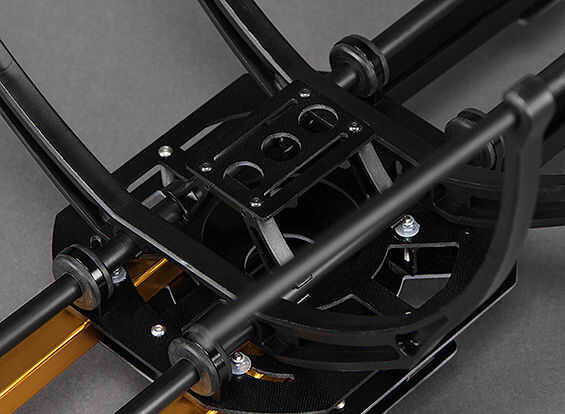

He elegido este cuadro porque es el tamaño ideal para mi cámara GoPro 4 negro, es ligero y muy rígido, no hay casi ninguna torcedura entre los brazos, se sienta agradable y nivel y hay suficiente altura para un cardán sin escobillas entre el tren de aterrizaje.

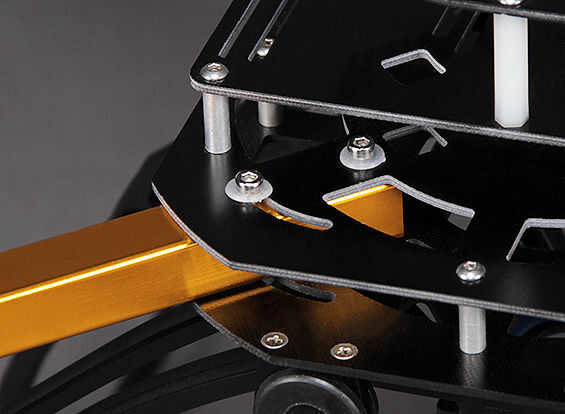

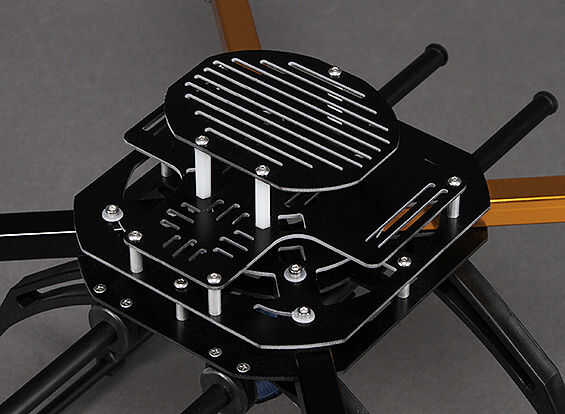

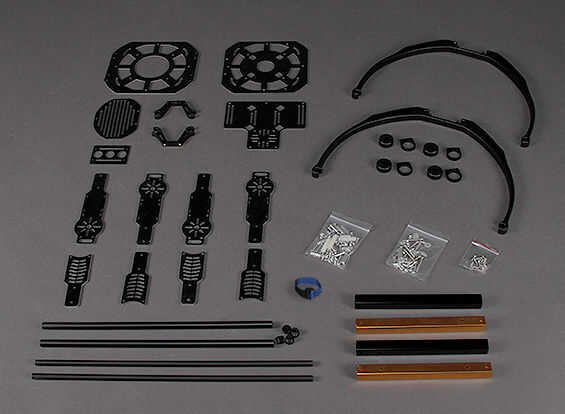

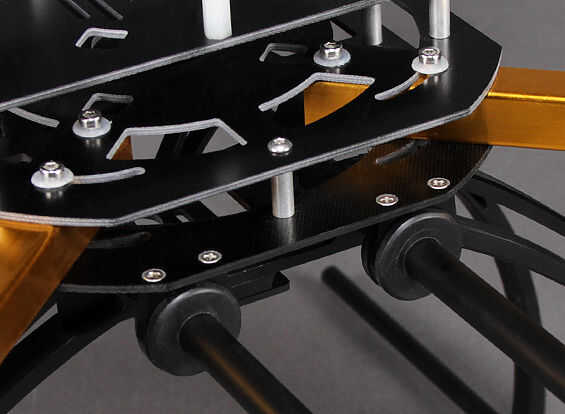

Es bastante fácil de construir el marco de HobbyKing X650F según los pasos indicados en las instrucciones suministradas, recomiendo para terminar los cuatro brazos primero, luego la placa central donde se apoyan los brazos. También te recomiendo usar una gota de pegamento de tornillo en cada tornillo, ya que los apoyos causan mucha vibración si no equilibrado, transferidos a través de los motores directamente a la placa central y cuatro brazos. Es importante si no quieres drone vuelo mediado de desmontar los tornillos de fijación...

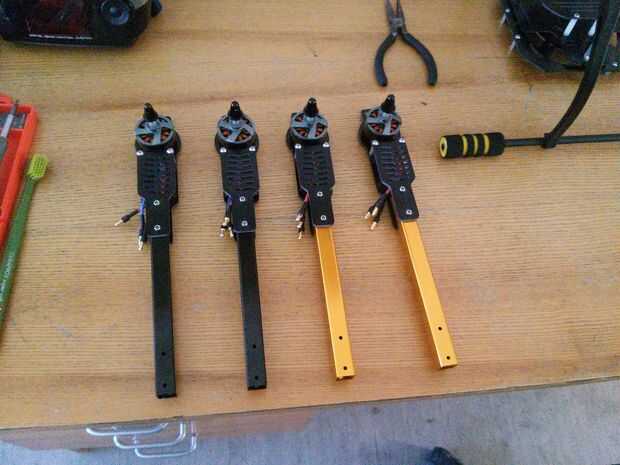

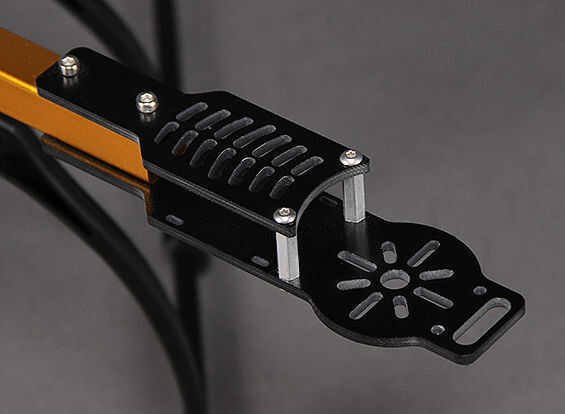

Los brazos están codificadas por colores, dos son negros y dos amarillos. He instalado los brazos amarillo al frente del marco, pero depende de usted.

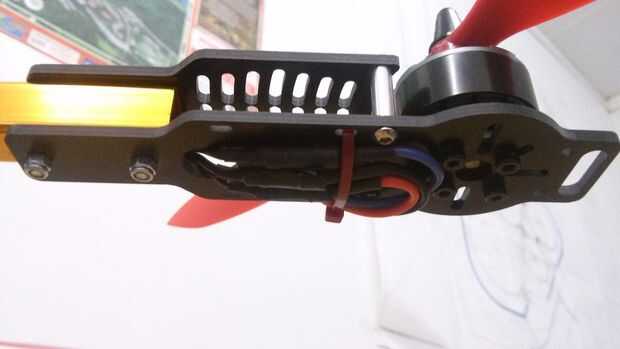

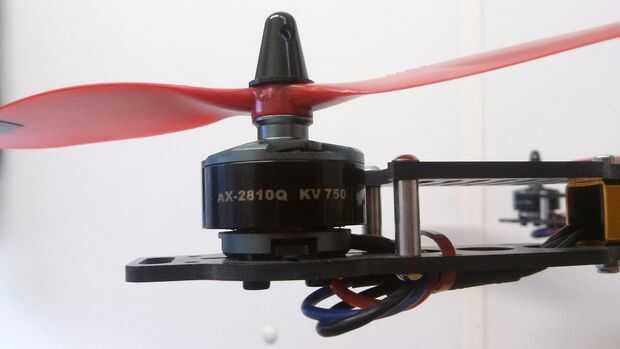

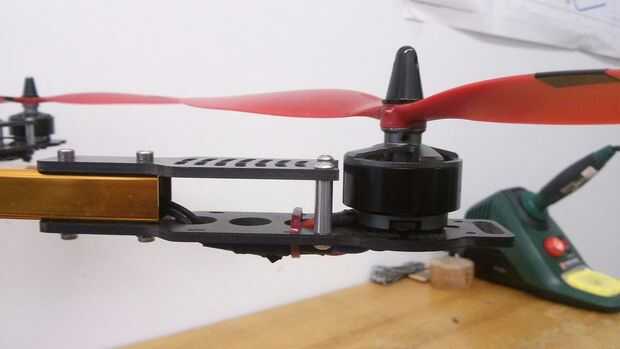

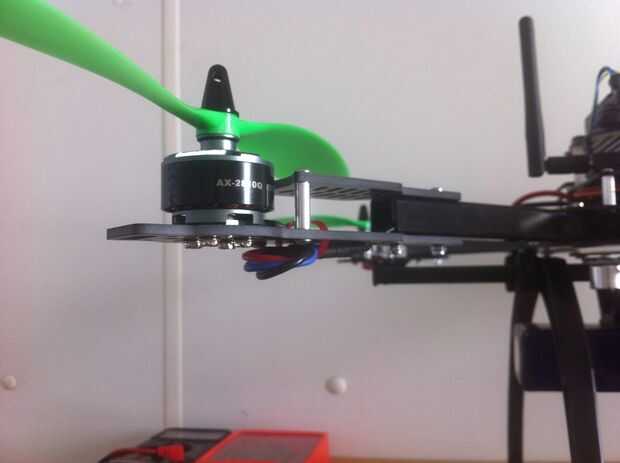

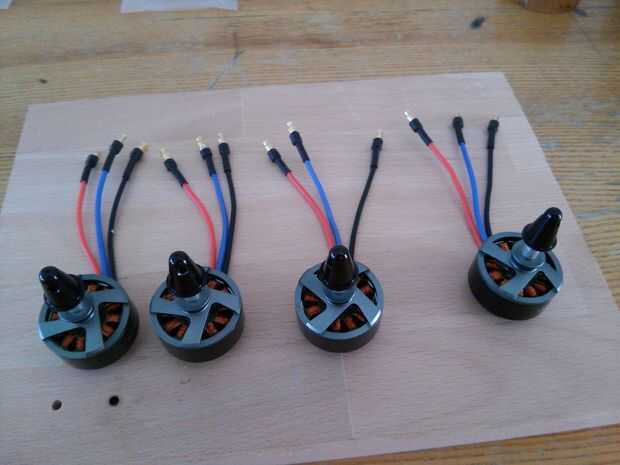

También montara todos los motores de cuatro en los soportes del motor correspondientes en el extremo de cada brazo. Es muy simple, sólo utilice los tornillos correctos (M3x6 mm), utilice una gota de pegamento de tornillo en cada tornillo. Mis motores vinieron sin conectores soldados, así que también había soldado enchufes de plátano macho de 3 mm y utiliza tubo del encogimiento del calor para proteger contra cortocircuitos. Una buena guía en video por Graysonhobby que muestra los fundamentos de la soldadura puede encontrarse aquí. La ESC viene con los enchufes de plátano hembra presoldered 3 mm en el extremo de cada cable del motor.

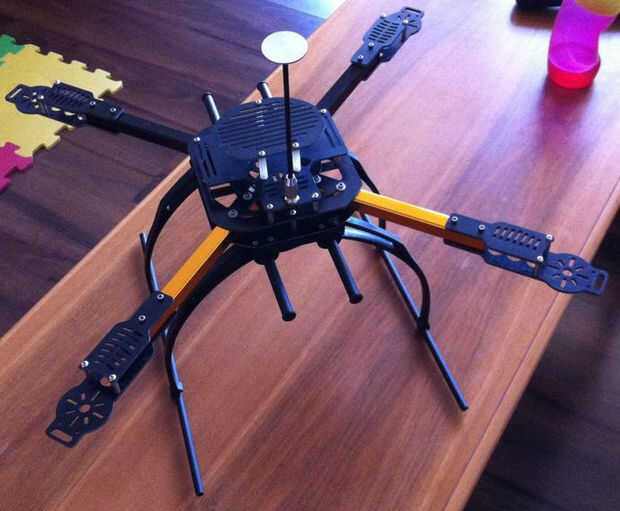

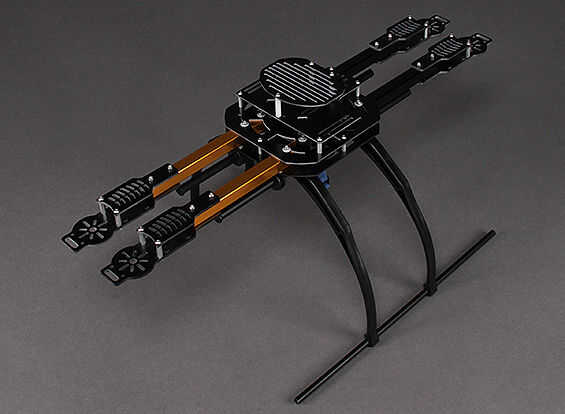

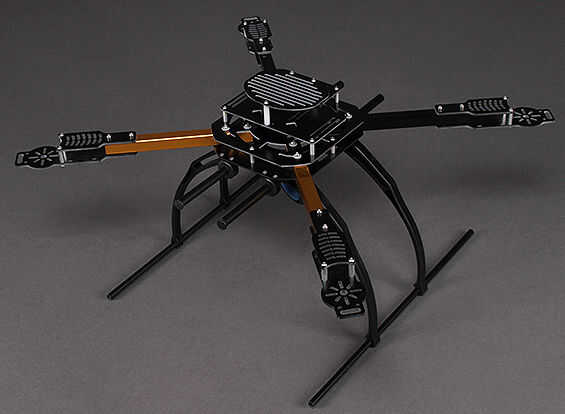

La última foto muestra la estructura totalmente construida. Las primeros 9 fotos no son mías, he utilizado Hobbyking web como fuente, ojala no sue me... :)

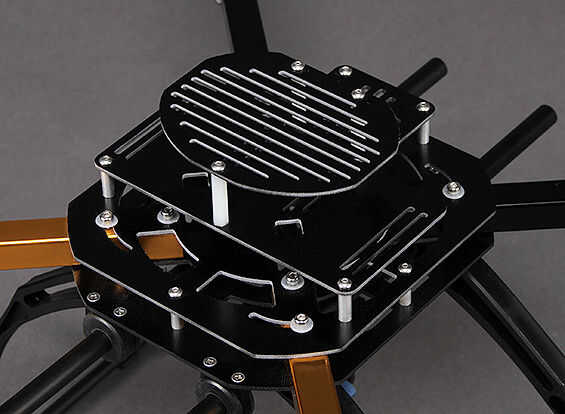

No tienes que instalar las dos placas centrales superiores, sin embargo, vamos a utilizar el espacio justo por encima de los brazos para nuestra salida en el paso neto.
Aquí es un buen video del armazón por Nelson Lee: HK X650F Asamblea
