Paso 4: calibración

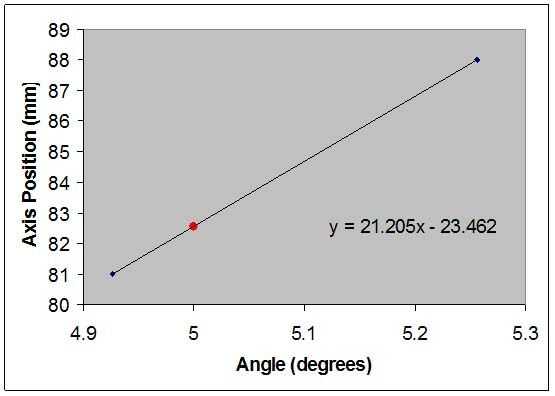

1. Mueva el eje tan cerca de la bisagra como sea posible y asegure los tornillos de ambas placas. Coloque el ángulo de madera en una hoja de papel sobre una superficie plana. Luego traza el ángulo que los resultados después de 20 vueltas (20 minutos) del perno. Esto debe ser exactamente 5 grados pero normalmente debe ser mayor (en el diagrama de abajo se trata de los grados de 5.26 puntos, 88 mm). Medir el ángulo del triángulo trazado mejor usando trigonometría. Repita varias veces y tomar el valor medio.
2. hacer lo mismo con el otro extremo. En el diagrama esto resultó en el punto grados 4,92, 81mm.
3. encontrar el punto correcto del eje por extrapolación. En mi caso esto dio a una distancia de 82,5 cm.
La exactitud de la medición (5.02 + - 0.01) grados corresponden a una desviación de 7 segundos en la medida de 20 minutos y a sólo 1-2 cambio de píxeles de una fotografía de un campo de 70 grados, ancho 3450 pxls.
