Construir un recinto de la estación meteorológica

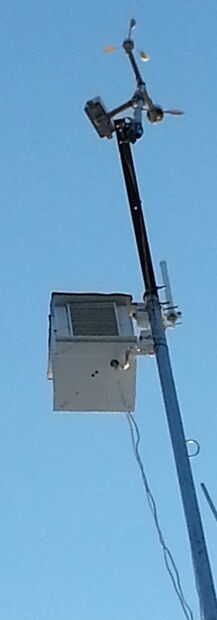

En primer lugar, hice esto en mi local hackerspace/makerspace Bloominglabs (donde también se instala esta unidad). Se trata de una continuación de este instructable cubriendo la electrónica utilizada en esta estación meteorológica:

Es el primer paso en la obtención de las temperaturas del aire ambiente preciso para construir una estructura que permite que el aire pase a través de él pero bloques dirigen luz del sol y la humedad. Con las estaciones meteorológicas modernas usando electrónica, manteniendo la humedad es aún más importante. Es un diseño antiguo que ha resistido la prueba del tiempo a la pantalla de Stevenson.

Sin la "pantalla", la reflexión de la luz del sol sería subir las lecturas de temperatura y directo contacto con la humedad podría conducir a lecturas. Esto es muy importante para obtener lecturas consistentes y correctas en temperatura del aire ambiente.

Wikipiedia: https://en.wikipedia.org/wiki/Stevenson_screen

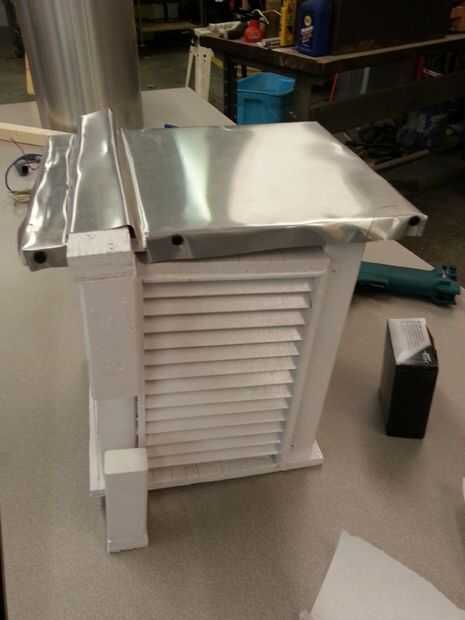

Hay dos partes principales. En primer lugar, la "pantalla" necesita dos techos al igual que su casa tiene. El techo superior refleja la lluvia y la luz directa sol. El segundo techo es protegido de la mayoría del contacto directo de los dos. El espacio entre estas obras como el ático de su casa.

Luego están los lados que son más complicados. Hay muchos atajos usan para construir éstos, implicando generalmente las celosías de la ventana o cortan para arriba de macetas de plástico. Sin embargo, si usted mira de cerca en una pantalla de Stevenson "real", usted notará que los paneles laterales tienen paneles inclinados hacia abajo en ambos el exterior y el interior. Es no un gran problema para escatimar y sólo tienen un sistema de celosías por lado, excepto el diseño original es para mantener el equipo mecánico sobre todo seco, no electrónica que deben mantenerse completamente seco. Con un solo conjunto de paneles (por lado), bloqueará la luz directa sol que es medio bueno. Sin embargo, soplar lluvia puede todavía entrar directamente si se fundiera en un ángulo hacia arriba que es muy probable que ocurra en cualquier tormenta. El doble juego de lamas en una pantalla completa de Stevenson debería garantizar que cualquier lluvia soplada a los lados de cualquier ángulo golpea la parte superior o inferior de cualquier sistema de celosías y mata a la energía cinética de las gotas. Aunque Obtén gotas de lluvia en el interior las celosías, llegará a la caída de madera y luego solo inofensivo hacia abajo en el borde interior sin hacer contacto con el equipo interior.

Así, en mi opinión, teniendo el acceso directo es más probabilidad de causar problemas con un microcontrolador manejar la estación meteorológica. También la cantidad de trabajo necesaria para construir cualquiera de las pantallas de "acceso directo" no es mucho menor que una pantalla completa y adecuada del edificio (si puede laser cortar las lamas que es).
