Paso 2: Corte del Laser algunos lumbreras
Descargar los archivos SVG desde aquí:
https://github.com/dosman33/Stevenson-Screen

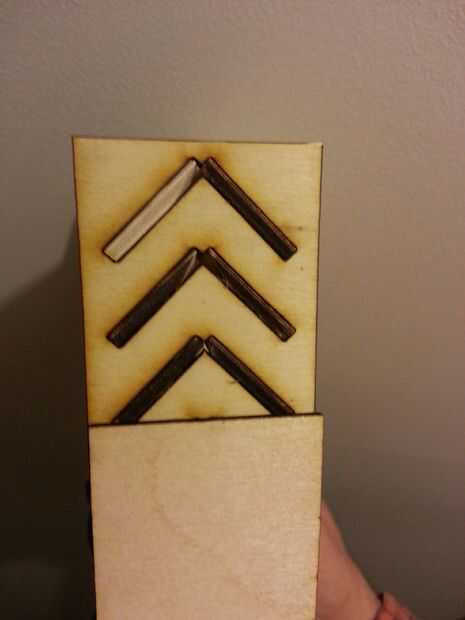

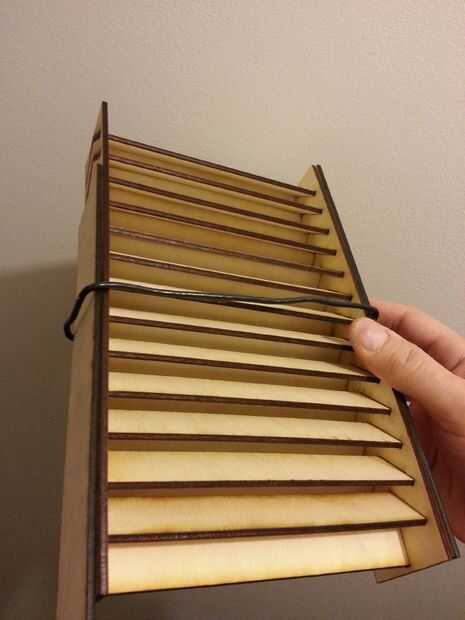

louvre_sides.svg - allí son 4 partes de este SVG. Obviamente las celosías encajan en las ranuras para hacer a un lado de la pantalla. Las piezas en blanco deben ser pega con pegamento para madera resistente al agua a los exteriores una vez que el lado de la pantalla está completamente montado. Usted necesitará láser corte 4 copias completas de este para una pantalla completa.
louvres_x18.svg - esto cortes de 18 paneles. Es tamaño para ajustarse a un espectro completo 5 láser de Gen que tiene un tamaño de cama de 12 "x 20". Necesita 27 ópticas por un solo lado y 108 para una completa pantalla de Stevenson 4 caras. Así que hay cortar 6 copias de esto.
louvres_x9.svg - esto corta 9 lumbreras. Utilícela sólo si por alguna razón va a construir un panel único louvre. En este caso, cortar 3 copias de esto a los 27 paneles que necesita. De nuevo, no utilice este si están haciendo asambleas de louvre 4 todos, uso el x18 svg archivo arriba en su lugar.
