Paso 15: Construir el cable de alimentación.

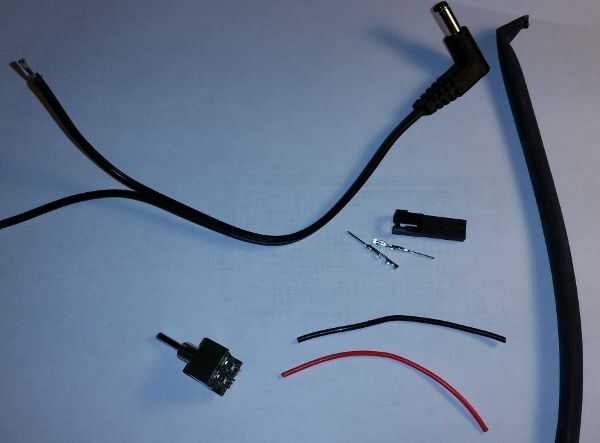

A continuación necesitamos construir el cable que conecte el Bioloid LiPoly batería a la DynamixShield y nos dará un interruptor. Imagen 2 muestra las partes que necesitaremos para esto.
1. el Bioloid LiPoly viene con un cable de extensión. Vamos a utilizar, pero cambiar el conector del extremo. Mantener el extremo macho del conector que se conecta a la batería y luego cortar el otro extremo. Asegúrese de que no se hacer nada de esto con la batería enchufada.

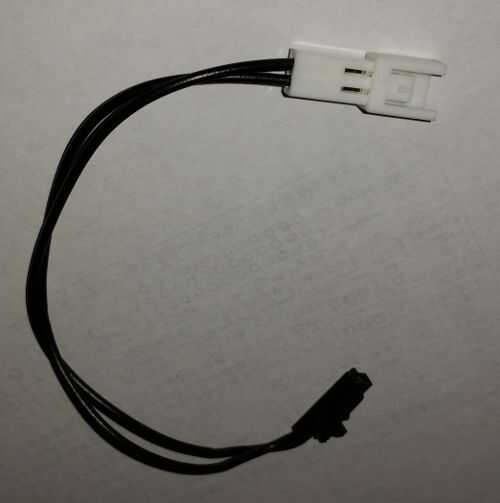

2. los extremos de los cables y 538-16-02-dos 0102 terminales en cada extremo de la tira. Luego inserte un 538-50-57-9402 terminal. Asegúrese de mantener el orden de los cables de la misma para que tierra y positivo no se conecta. Esto se muestra en la figura 1.
3. cortar dos tramos de alambre trenzado de calibre 24, uno rojo y uno negro. Tira de ambos extremos de cada cable y luego en un extremo de cada engarce a presión un 538-16-02-0114 macho terminal en el extremo. No insertarlos en la terminal aún.

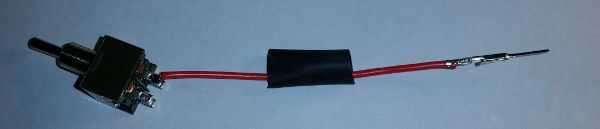

4. soldar los otros extremos de los cables rojo y negro al interruptor. La imagen 3 muestra esto para el cable rojo. Asegúrese de que la soldadura para que cuando el interruptor se produce la energía del cable se pondrá en marcha la energía y la tierra.
5. ahora la soldadura en los dos cables desde el conector de barril de 2,5 mm para los otros postes en el interruptor. Asegúrese de que un pequeño trozo de tubo termo retráctil del clip y colocar en el cable antes de soldar los cables.

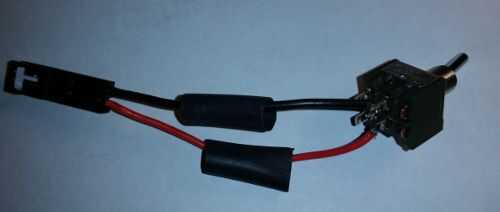

6. una vez los empalmes de la soldadura en el interruptor diapositiva enfriado, todo el tubo termo retráctil hacia abajo para que cubren completamente los cuatro del interruptor de la soldadura de puntos. Después utiliza un secador de pelo a la tubería del encogimiento sobre y cubrir los expuestos empalmes de la soldadura. Debe buscar como imagen 4 cuando haya terminado.
7. Insertar ahora el macho terminal termina en 538-70107-0001 macho terminal. Asegúrese de mantener la polaridad del mismo para que caliente y molido no se intercambian.
