Construir un Robot cuadrúpedo Actobotics (9 / 16 paso)

Paso 9: Interruptores de montaje y soporte de la batería de 9vdc

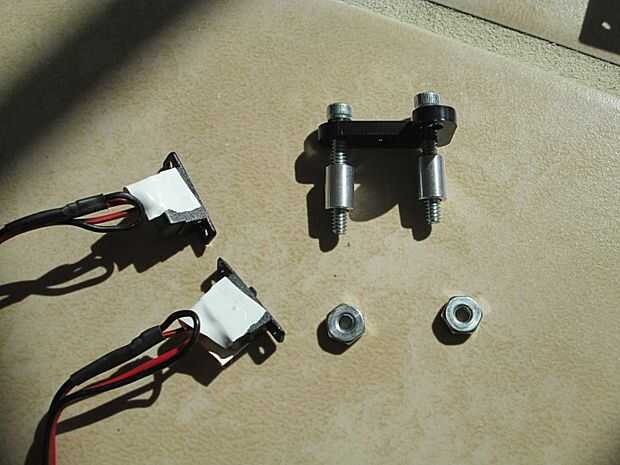

Reunir estas partes:

• Canal de aluminio de 1 x 3,00"
• 2 x interruptor Hitec Micro aprovecha
• 2 x 1" longitud 6-32 tornillos de cabeza hueca
• 2 x. 375" separadores de aluminio de longitud
• 1 x soporte de la viga E
• 2 x 9vdc Snap Fit portapilas (1 juego)
• tuercas de 2 x 6-32
• cinta eléctrica de anchura pequeña

El canal de aluminio del tirón por lo que la parte abierta quede hacia arriba.

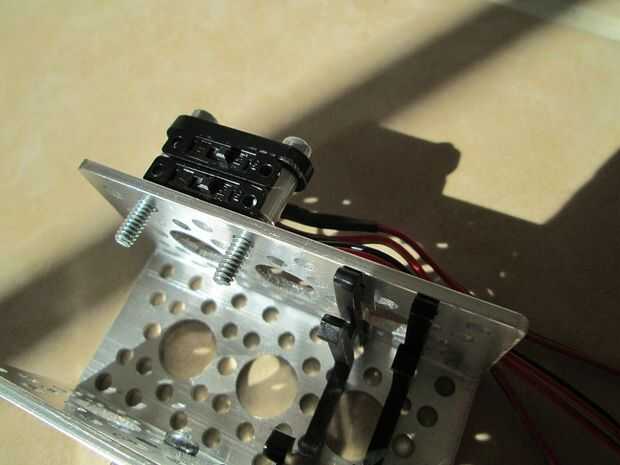

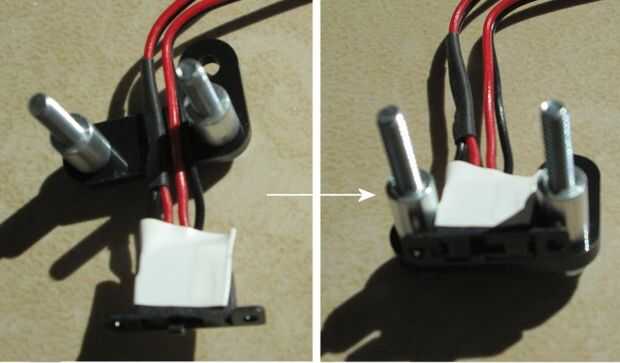

Probablemente querrá envolver poco anchura pequeña eléctrica de cinta alrededor de cada arnés del interruptor, como se muestra en las fotos. Inserte los tornillos en la Viga de soporte electrónico, como se muestra. Hilo de rosca los separadores en cada tornillo y apriete. Introduzca los 2 Arneses de interruptor entre los separadores, como se muestra. Empuje los tornillos con interruptor de arneses en los orificios del canal de aluminio, como se muestra. Fije con las tuercas dentro del canal.

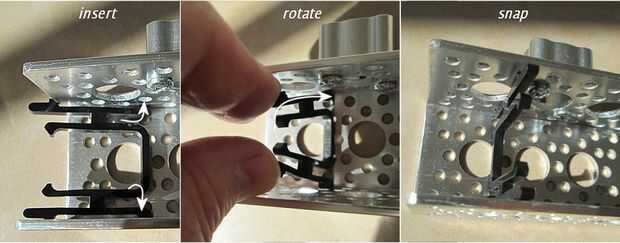

Ahora inserte el Soporte de la batería de 9vdc Snap Fit el canal, como se muestra. Es más fácil si consigues el fondo clavijas del soporte en lugar, después, apretón la parte superior del soporte y gírelo hasta que quede en posición. Poner 2 de ellos lado a lado, como se muestra en las fotos.
