Construir un Robot cuadrúpedo Actobotics (10 / 16 paso)

Paso 10: Delantero y trasero canales Asamblea

Está acercando!

Reunir estas partes:

• 2 x 5/8" diámetro tubo abrazadera eje
• Canal de aluminio 2 x 3,00"
• 2 a 4 6-32 tornillos de cabeza
• cacerola de 4-8 6-32 tornillos de cabeza (o 6-32 tornillos Allen)

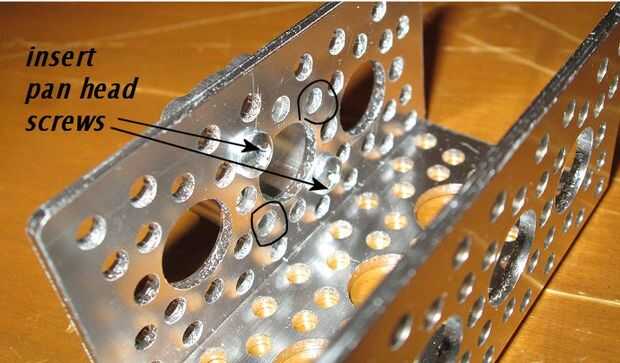

Usar 2-4 tornillos de cabeza plana para sujetar una Abrazadera de eje a cada uno de los 3" canal.

Tenga en cuenta que los tornillos de cabeza son requeridos para el Canal frontal ya que queremos que caiga un 4 la célula AA batería titular en ese canal.

De extrema importancia es aislar los extremos del soporte de la batería por el contacto accidental con el metal de aluminio del canal y otras partes. Un par de capas de cinta aislante debe hacer el truco. Te añado otra foto cuanto antes que muestra exactamente lo que estoy taljking.

Para el Canal trasero - con los interruptores y batería de 9v - se pueden utilizar ya sea cabeza o zócalo de tornillos de cabeza troncocónica.

Asegúrese de que la parte dividida del cubo se enfrenta a distancia desde el lado abierto del canal de aluminio. La foto 2 muestra cómo las pinzas deben ser orientadas al canal.

Introduzca libremente 1 o 2 de los 6-32 tornillos Allen en cada abrazadera. No apriete todavía.

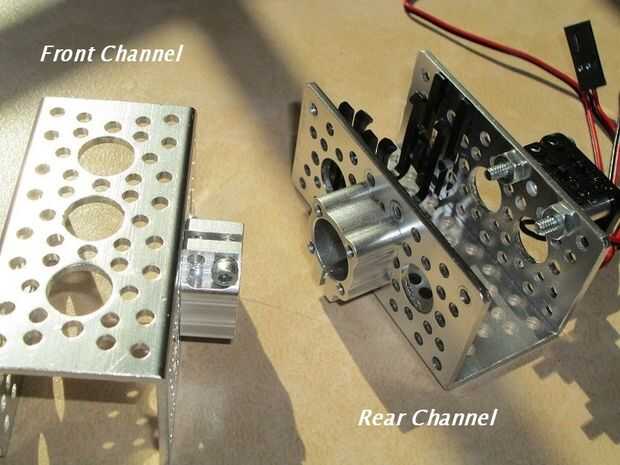

Permite ver el canal con los interruptores y montaje de batería de 9vdc el Canal trasero y el otro como el Canal frontal.

Ir al siguiente paso.
