Construir un Robot cuadrúpedo Actobotics (12 / 16 paso)

Paso 12: Instale el controlador Arduino al Robot

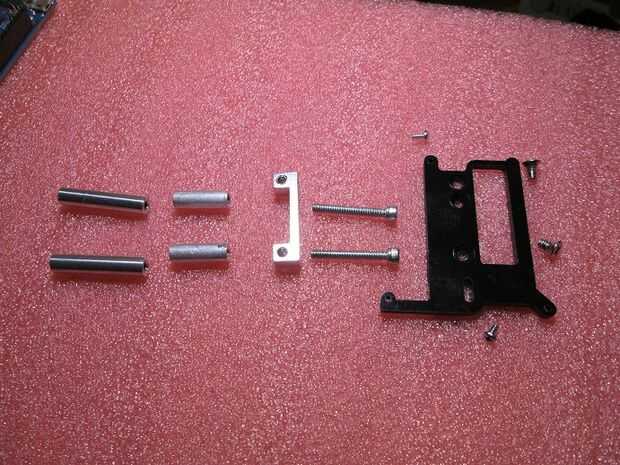

Reunir estas partes:

• 2 x __ longitud 6-32 tornillos de cabeza
• 2 separadores de longitud 6-32 x __
• 2 separadores de longitud 6-32 x __
• 1 x soporte de montaje de componentes de Arduino
• 90° doble montaje A
• 2 x 6-32 tornillos de cabeza
• Robot casi terminado del paso anterior

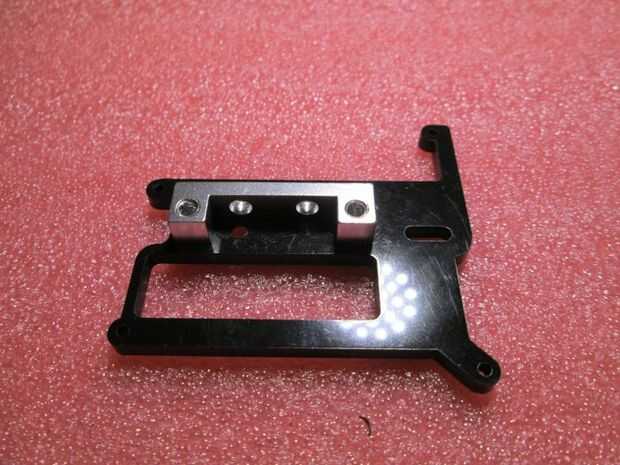

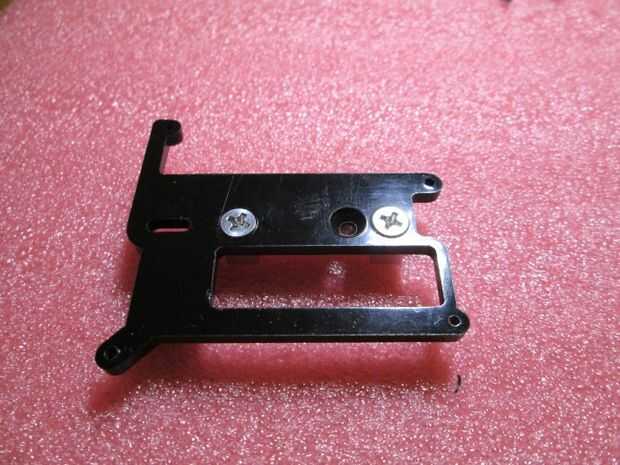

Coloque el montaje de componentes de Arduino a 90 ° doble montaje A usando los tornillos de cabeza plana de 6-32 corto, como se muestra.

Inserte el largo 6-32 tornillos Allen a través de los orificios de la 90 ° doble Monte A.

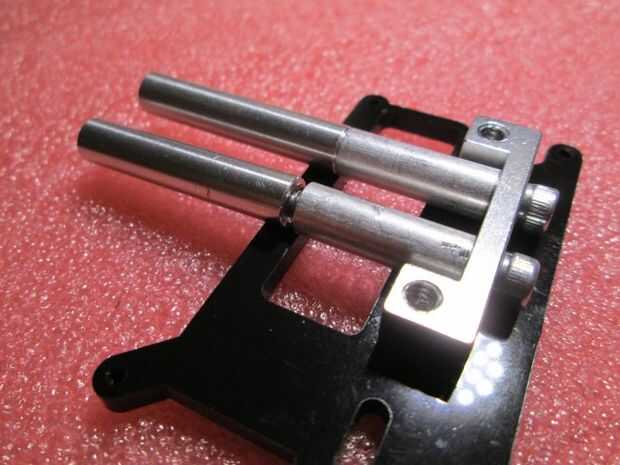

Uno de los pilares más cortos sobre cada tornillo socket largo 6-32 hilo de rosca.

Hilo de uno de los pilares más largo sobre el hilo restante de cada tornillo.

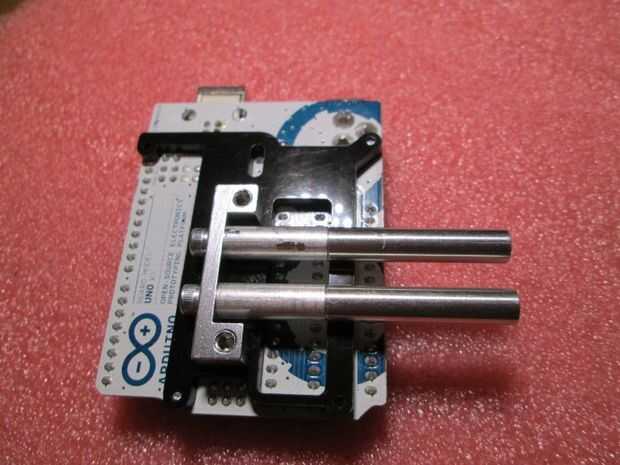

A continuación, fije el Arduino en el soporte del Componente de Arduino .

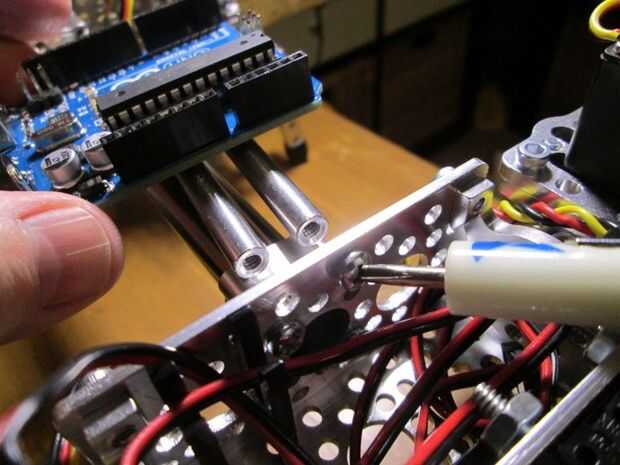

Inserte el 6-32 tornillos de cabeza por los agujeros del Canal trasero, como se muestra. Luego enrosque cada tornillo de cabeza de pan en los separadores más conectado al Arduino componente montaje.
