Construir un Robot cuadrúpedo Actobotics (5 / 16 paso)

Paso 5: Pierna del módulo - vistas detalladas

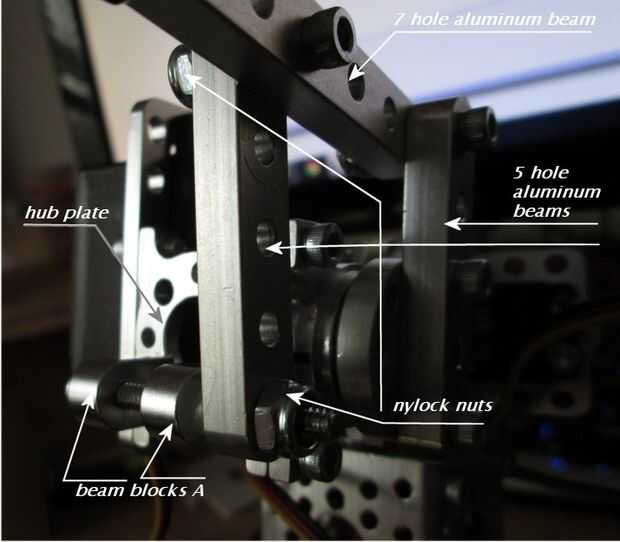

Con un cuadro que vale un 1000 palabras, aquí voy a dejarle ver varias fotos detalladas de la misma Pierna del módulo. Tenga en cuenta que la primera foto es vista de un "pobre hombre".

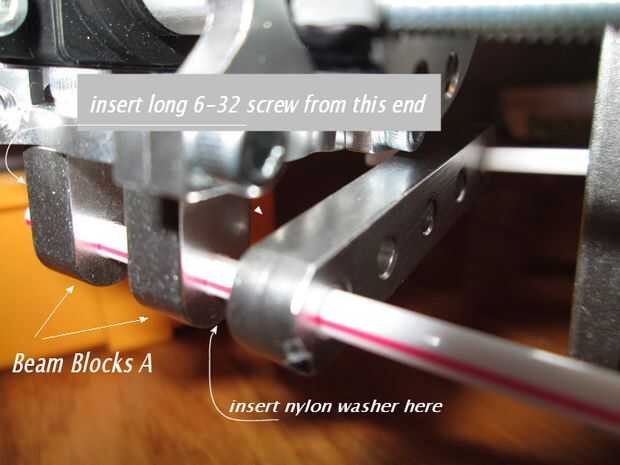

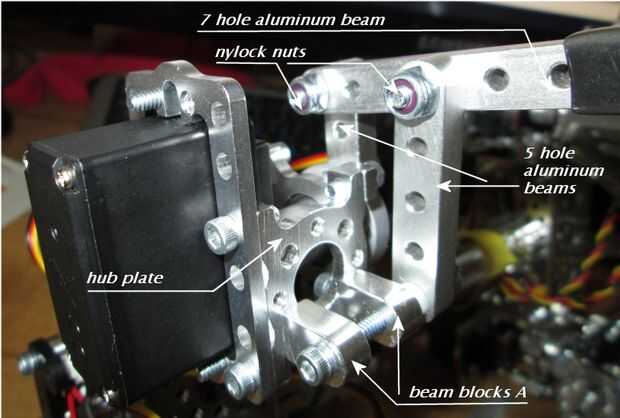

Los 3 siguientes son vistas de la parte inferior de la misma Pierna del módulo visto desde la izquierda, frentey derecha orientaciones.

Note que algunas de las fotos muestran la viga de aluminio de 7 hoyos con una bota de goma en el extremo... sí, algunas de estas fotos fueron tomadas fuera de secuencia de la orden se muestran :-) .

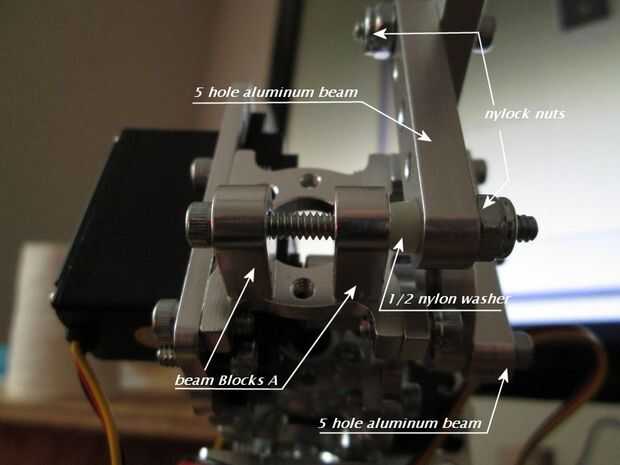

También, el término "arandela de nylon de 1/2" significa exactamente lo que dice: es una arandela de nylon cortada por la mitad en toda su circunferencia. (En realidad yo prefiero usar las arandelas de metal de un paquete de los vínculos de 6-32 (vínculos bola de pesados 6-32 - parte # 585432). Son, por supuesto, más cara que las arandelas de nylon pero puede utilizar los vínculos en otros proyectos más adelante. )

Esto puede parecer un poco complicado, pero te prometo que una vez que el primero se construyó el siguiente 3 vendrá fácil para usted!
