Paso 14: Instalación de los componentes de la placa de circuito impreso

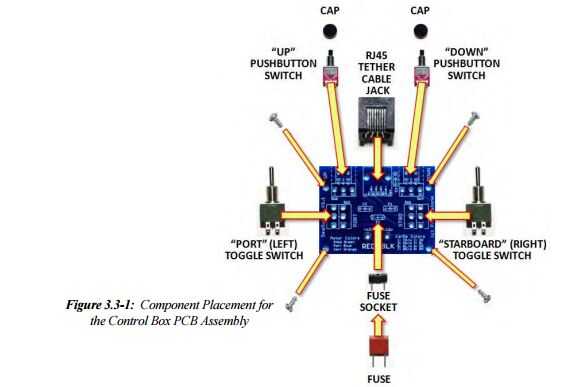

1) revisar la figura 3.3‐1 y se refieren a ella como sea necesario durante los siguientes pasos de montaje. Las partes se instalará primero en orden según su tamaño, más pequeño. NO INSTALE COMPONENTES HASTA QUE ES SE LLAMA PARA EN LAS INSTRUCCIONES
2) localizar el portafusible. Lugar sus dos pasadores a través de los orificios en el lugar en el tablero con la etiqueta "F1," como se muestra en la figura 3.3‐2 (Recuerde que todos los componentes van en el lado del PCB que tiene las letras blancas). Use un pequeño trozo de cinta aislante para sujetar el encaje en su lugar. Voltee la placa y colóquela sobre una mesa. Presione hacia abajo en la placa para sostener la toma contra la Junta y las dos conexiones de la soldadura. Derretir solamente cerca de 1/4" de soldadura en cada conexión, dejan enfriar unos segundos antes de mover nada y asegúrese de que hay ningunos puentes de soldadura entre las conexiones. (Quitar exceso soldadura si es necesario al tocar el puente de soldadura brevemente con una punta limpia y caliente,).
3) Coloque las clavijas de los dos interruptores de botón pulsador a través de las almohadillas en el PCB en los lugares denominados "SW3" y "SW5," como se muestra en la figura 3.3‐3, después de asegurarse de que sus terminales sean todo rectos (perpendicular al cuerpo del interruptor). [Usted puede tener más grandes interruptores que se muestran, que en cambio el otro conjunto de tres agujeros en los lugares "SW4" y "SW6"]. Mientras sujeta los interruptores en posición con un trozo de cinta aislante, voltee la placa y colóquela sobre una mesa. Presione hacia abajo en la placa para sujetar los interruptores contra la Junta y Suelde todas las conexiones en cada interruptor.

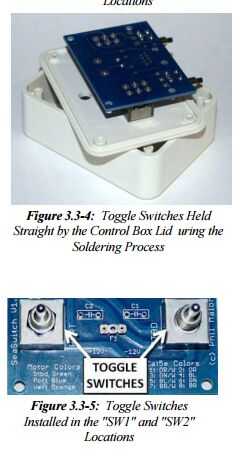

4) encontrar los dos interruptores de palanca y la tapa de la caja de control. Coloque los interruptores en las ubicaciones "SW1" y "SW2" en la PCB, como se muestra en la figura 3.3‐4. También es importante mantener estos interruptores plana contra la mesa mientras se sueldan en su lugar, para que sean rectas cuando termine la caja de control. Una buena manera de hacer esto es usar la tapa de la caja de control para sostener los interruptores mientras se suelda. Poner las manijas de palanca a través de los dos orificios en la tapa de la caja de control (puede ser ajustados). Entonces, mientras mantiene el PCB contra el parte posterior de los interruptores, voltee la Asamblea y colóquelo en la parte superior abierta de la caja de control, como se muestra en la figura 3.3‐4.Hold el PCB abajo de plano mientras se suelda la primera de las conexiones del 12 interruptor, para asegurarse de que sea apretado en los interruptores.
5) de la soldadura de las 11 conexiones restantes, teniendo cuidado de no para sobrecalentar los interruptores (esperar unos segundos entre las conexiones, o alternar entre los dos interruptores). Retire las tuercas y la tapa. 12. Revise las clavijas pequeñas en la parte inferior de la toma de conector de RJ45 para asegurarse de que no estén dobladas y luego cuidadosamente ponerlas a través de los agujeros de la PCB en lugar de "J1", como se muestra en la figura 3.3‐5. Presione el conector para encaje en su lugar.

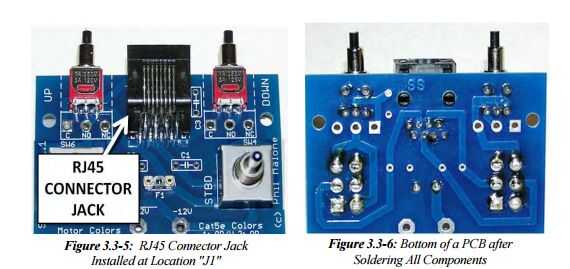

6) Compruebe las clavijas pequeñas en la parte inferior de la toma de conector de RJ45 para asegurarse de que no estén dobladas y luego cuidadosamente ponerlas a través de los agujeros de la PCB en lugar de "J1", como se muestra en la figura 3.3‐5. Presione el conector para encaje en su lugar.
7) lugar el PCB de nuevo encima de la caja de control y soldar los ocho pines, teniendo cuidado de no utilizar demasiado de la soldadura, que puede crear puentes de soldadura entre las conexiones de very‐closely‐spaced.

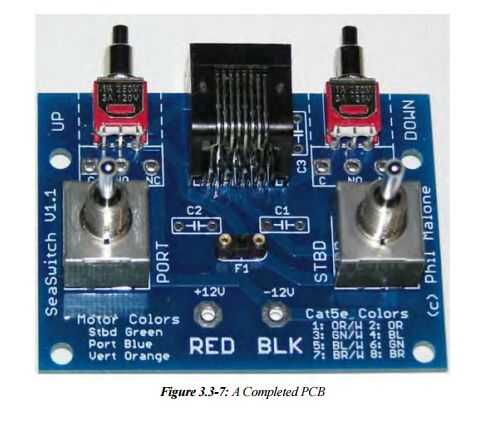

8) Re‐examine todas las conexiones de soldadura en el PCB como verificación final de soldadura de puentes o conexiones que no parecen tener suficiente soldadura. Re‐SOLDER ellos si es necesario. El lado soldado del PCB terminado debe asemejarse a la que se muestra en la figura 3.3‐6. El PCB terminado debería verse como la figura 3.3‐7.
