Paso 15: Conecte el cable de alimentación

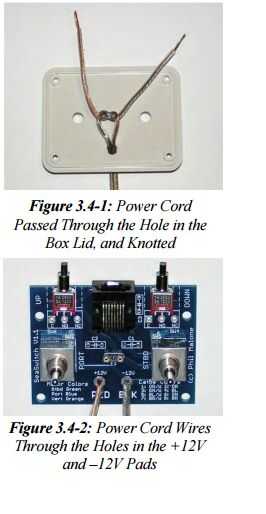

1. tuerce los hilos de los cuerda de dos cables y pasar a través del orificio del cable en la tapa de la caja de control, desde el lado superior. Entonces haga un nudo en dos hilos, aproximadamente una pulgada de los extremos, en la parte inferior de la tapa, como se muestra en la figura 3.4‐1.
2. Re‐twist las hebras de cada uno de los dos cables que pasan a través de soldadura de PCB los orificios de la almohadilla y coloque el cable positivo (cobre) en el "+ 12V" agujero del cable de alimentación (rojo) y el cable negativo (plateado) en el "– 12V" orificio de cable de alimentación (BLK), ambos entrar en los agujeros desde el lado de componentes del PCB, como se muestra en la figura 3.4‐2. Doble los alambres sobre para ayudar a mantenerlos en su lugar durante la soldadura.
3. soldadura de los dos cables, usando suficiente soldadura para hacer las conexiones eléctricas buena, sólidas. Luego cortar el exceso de cable más allá de los empalmes de la soldadura.
