Paso 14: La electrónica

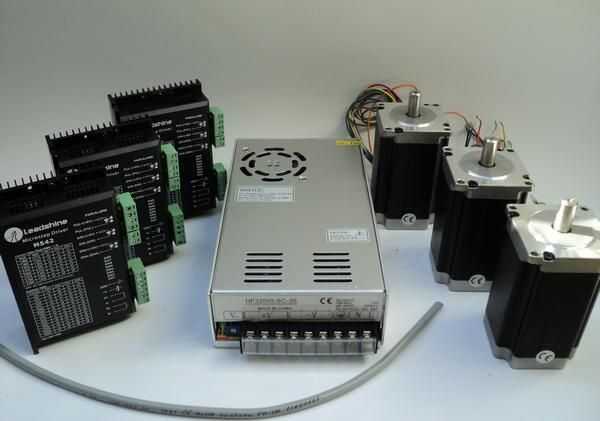

Fuente de alimentación principal - 48VDC 6, 6A
3 conductores - Leadshine M542 V2.0
3 steppermotors - 3Nm híbrido Nema 23
Breakoutboard
Relé - 25A, 230VAC salida, entrada 4-32VDC
Interruptor de alimentación principal
Fuente de alimentación para breakoutboard - 5VDC
Fuente de alimentación para ventiladores - 12VDC
2 ventiladores (80mm)
2 tomas de corriente - para VCA de router y la tienda Kress
Parada - todavía debe instalarse
Final de carrera - todavía necesita ser instalado
Si no quieres gastar mucho dinero en electrónica puede comprar un kit de ebay. Hay un montón de vendedores diferentes precios en el rango de 200-400 dólares. Antes de ordenar un kit que usted debe pensar qué steppers tamaño necesita. Usted está construyendo una máquina pequeña para cortar madera y plásticos sólo 270 oz en o 1,9 Nm motores le dará un montón de energía. Elegir motores de 3Nm, porque la máquina sí mismo es bastante grande y pesado y planeé en algunos materiales duros como el aluminio de mecanizado en el futuro.
Si sus motores no son demasiado grandes puede utilizar un tablero controlador de 3 ejes, aunque es mejor utilizar controladores individuales. Controladores individuales pueden manejar más amperios y característica microstepping. Son más confiables y le dará mejores resultados. Los drivers que utilizo realmente vinieron con el kit que pedí. Que pueden manejar 4,2 amperios máximo y hasta 125 micropasos.
La alimentación principal está conectada a los conductores con cable de calibre 14, que se utiliza principalmente en aviones RC. Estos cables son muy flexibles, pero de alta calidad y pueden manejar un montón de amplificadores. Se conecta la fuente de alimentación de 5 VDC a la entrada de alimentación principal. Para los ventiladores de refrigeración, he instalado una toma de corriente dentro del recinto, por lo que podría utilizar un adaptador de pared estándar 12V para alimentarlos. La alimentación principal consigue encender y apagar mediante un interruptor grande.
El relé de 25A es controlado por la computadora a través de la breakoutboard. Los terminales de entrada del relé están conectados a los terminales de salida de la breakoutboard. El relé se conecta a dos tomas de corriente, que la aspiradora de router y la tienda Kress para aspirar las virutas de la energía. Cuando la Gcode termina con el comando M05, la máquina cambiará automáticamente de la aspiradora de taller y el router. Para encenderlas puede presionar F5 o utilice el comando de Gcode M03.
