Construir un router CNC (15 / 18 paso)

Paso 15: Caja electrónica

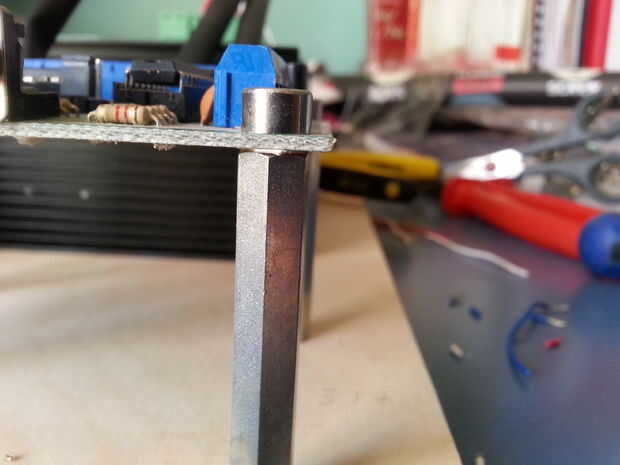

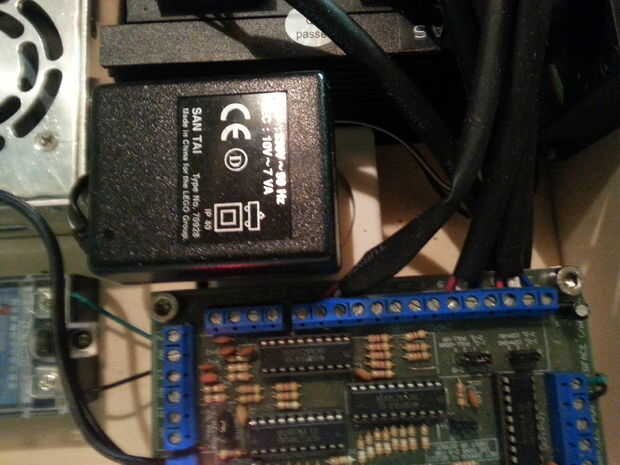

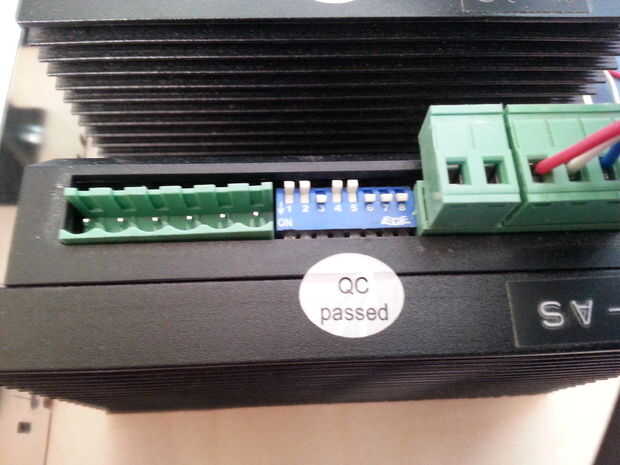

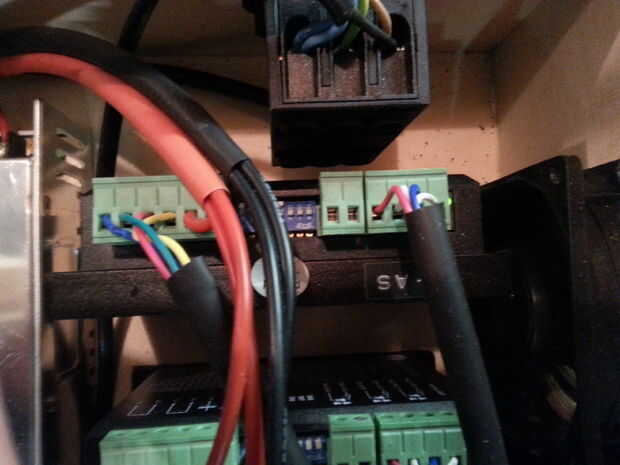

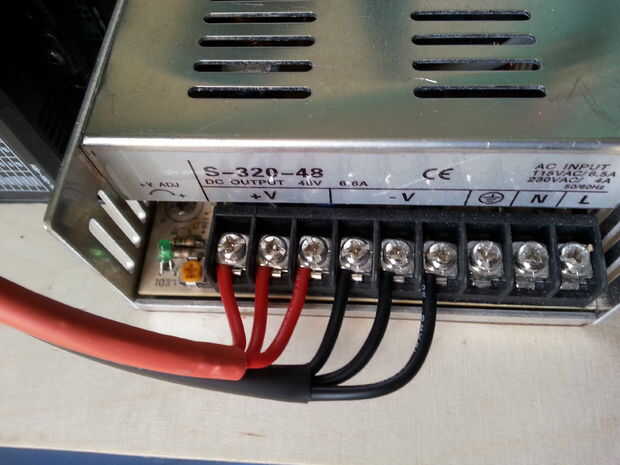

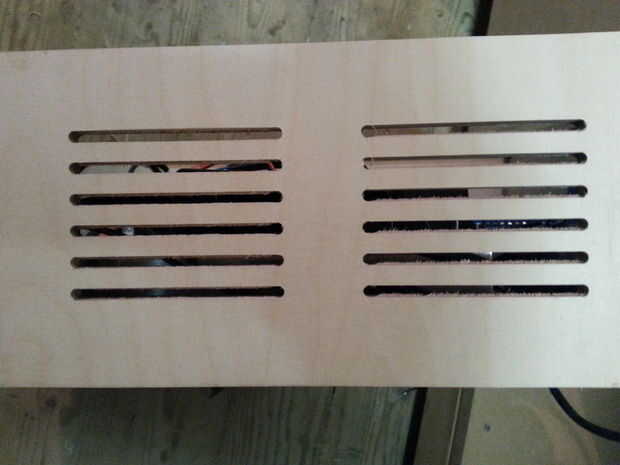

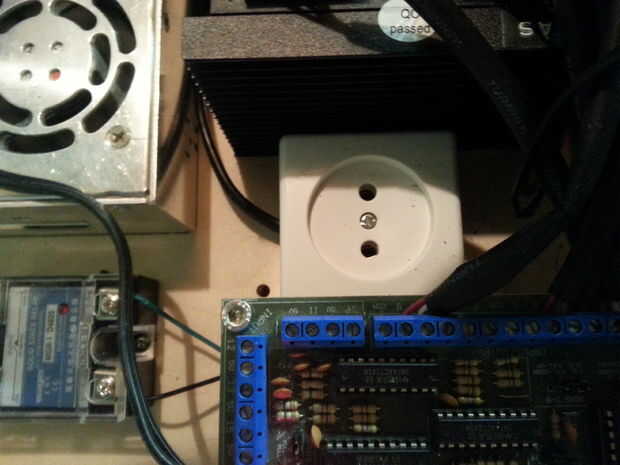

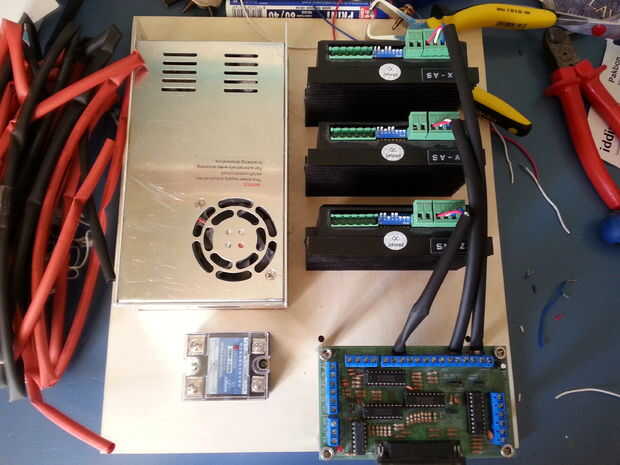

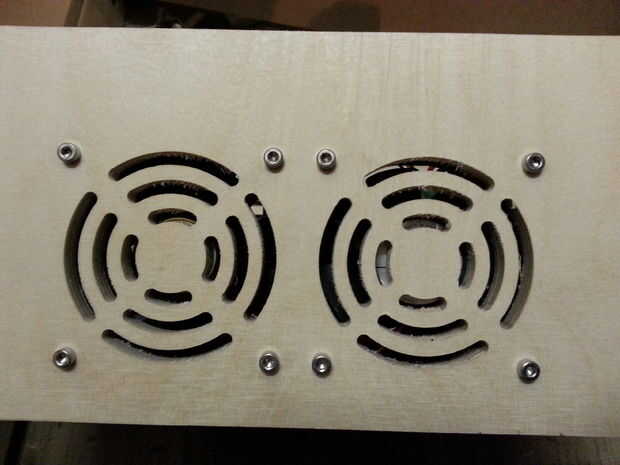

Ya que pienso montar temporalmente la electrónica en un pedazo de madera, para probar la máquina, todavía tuve que hacer una buena caja. Sacó las dimensiones ásperos y lugares para todos los componentes en un pedazo de papel. He tratado de organizar de tal manera que podía fácilmente llego a todos los terminales a instalar los cables. También me aseguré que me gustaría conseguir una suficiente circulación de aire a través de la caja. Esto es muy importante ya que los controladores paso a paso pueden conseguir absolutamente calientes.

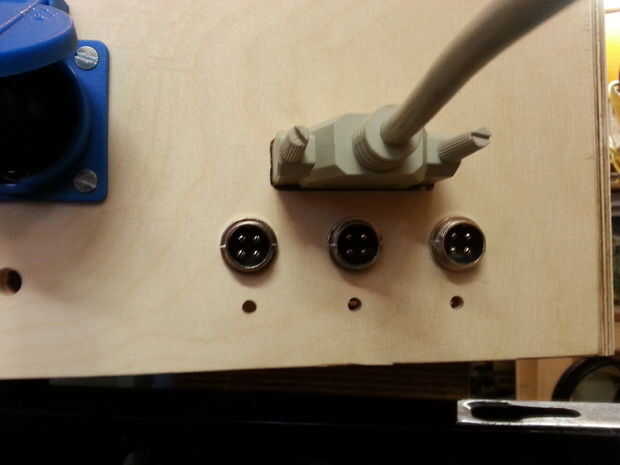

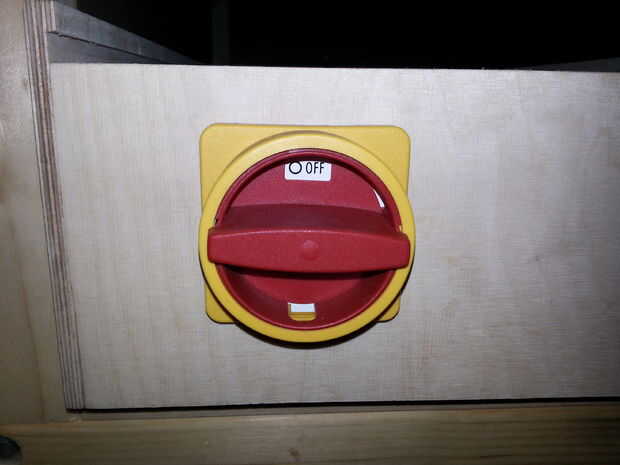

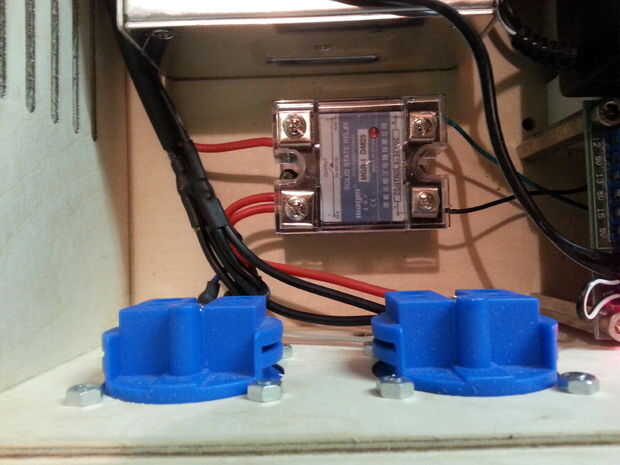

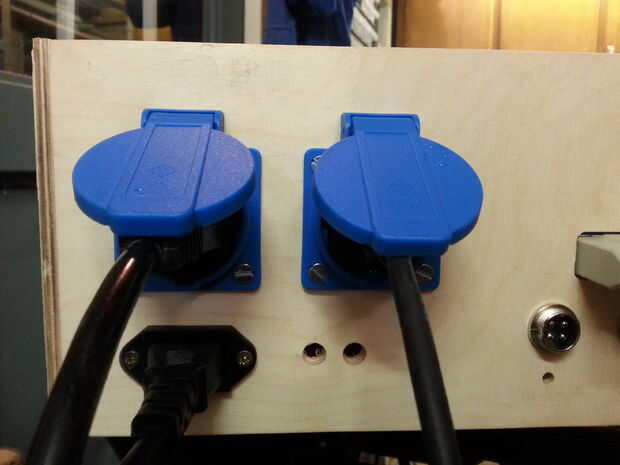

Todos los cables se pueden conectar en la parte posterior del recinto. Usé hilo especial de 4 enchufes, porque quería ser capaz de desconectar la electrónica de la máquina, sin tener que desenroscar a cualquiera de los terminales del cable. También instalé dos tomas de corriente para proporcionar energía en el eje y un shopvac. Las tomas de corriente están conectados al relé para encender el router y desactivar automáticamente en Mach3. Montara una PowerSwitch para grandes en la parte frontal del recinto.

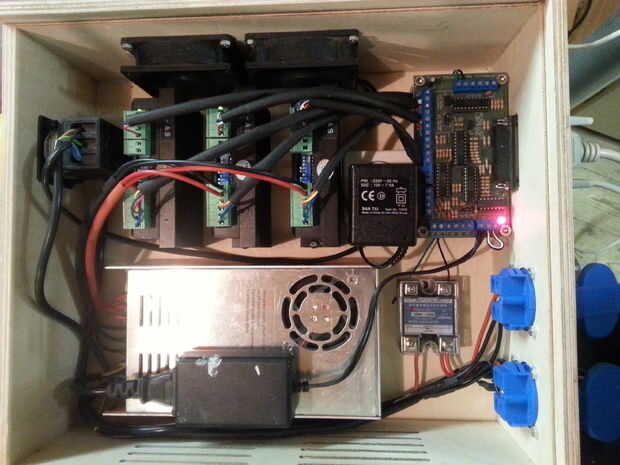

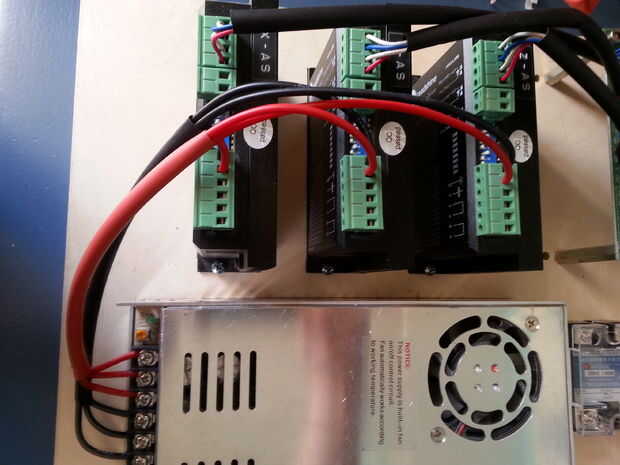

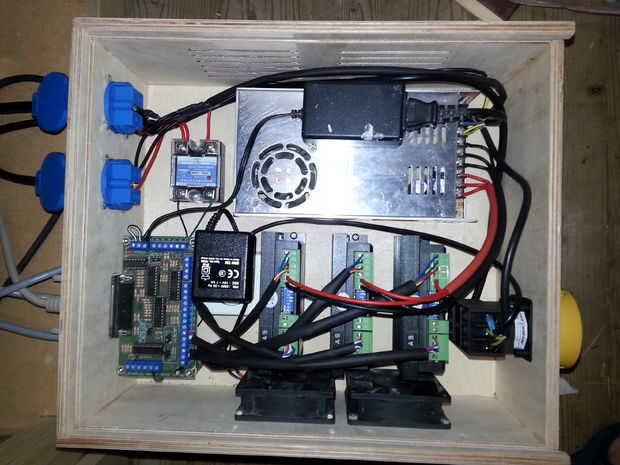

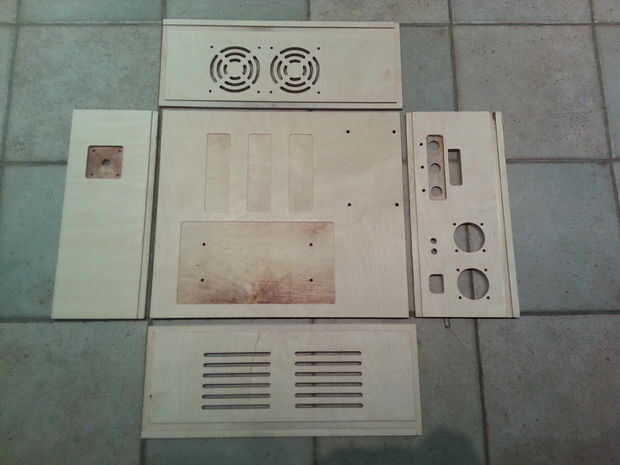

Una vez que todos los componentes arreglan lo que quería, he diseñado todas las piezas para hacer la caja con un programa de CAD. Luego usé la máquina CNC para cortar todos los lados y la base. He hecho una tapa con una pieza de plexiglás en el medio. Luego instalar todos los componentes y trató de limpiar el cableado.
