Construir un router CNC (2 / 18 paso)

Paso 2: El eje x

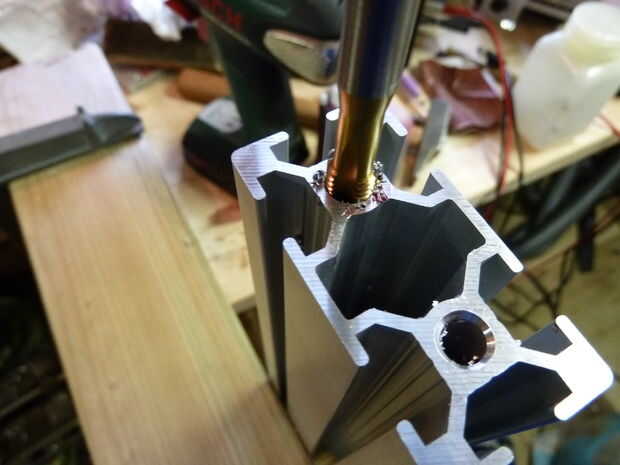

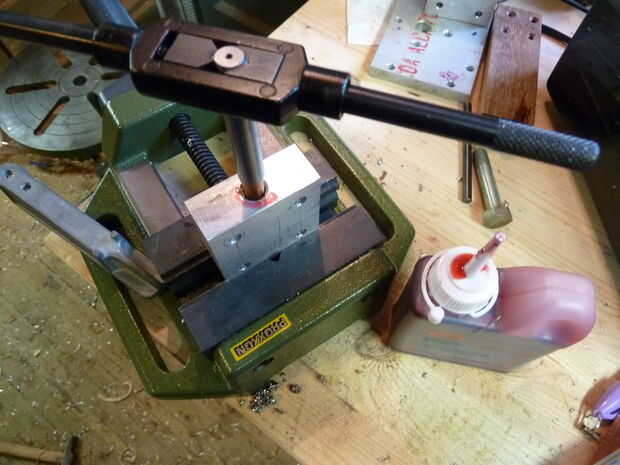

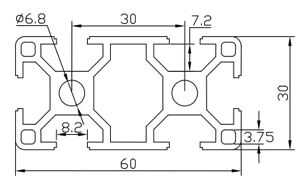

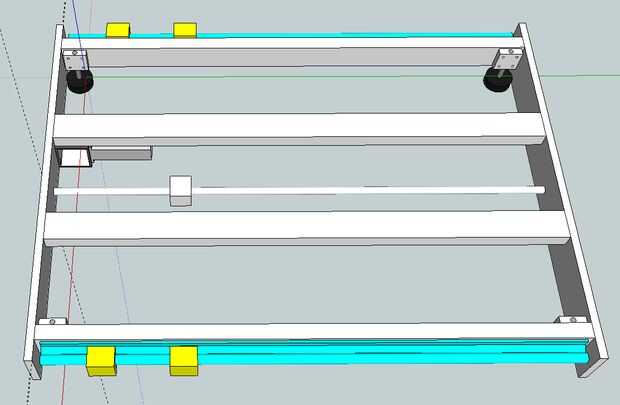

Del X - eje consiste en un marco básico, de 4 piezas de extrusiones de aluminio de 30/60 y dos 15 mm espesor-las placas de extremo. Hay dos orificios de 6,8 mm en el extremo de las protuberancias. Usé un grifo de metal para crear un hilo de rosca M8 en los interiores de los orificios. Después de eso presenta cuidadosamente las posiciones de los agujeros en las placas de extremo. Yo realmente sujeta ambas placas juntos durante la perforación, asegurarse de que los orificios se alineen en ambos extremos. También perforé cuatro agujeros en el centro de cada placa para montar los bloques de rodamiento. Perforé cuatro agujeros adicionales en una de las placas laterales, para sujetar el montaje del motor.

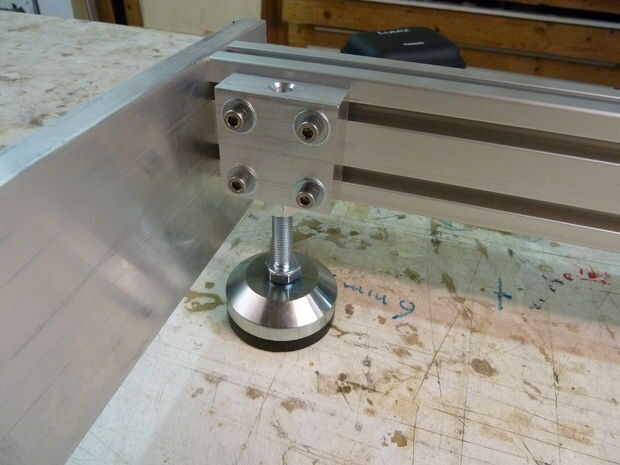

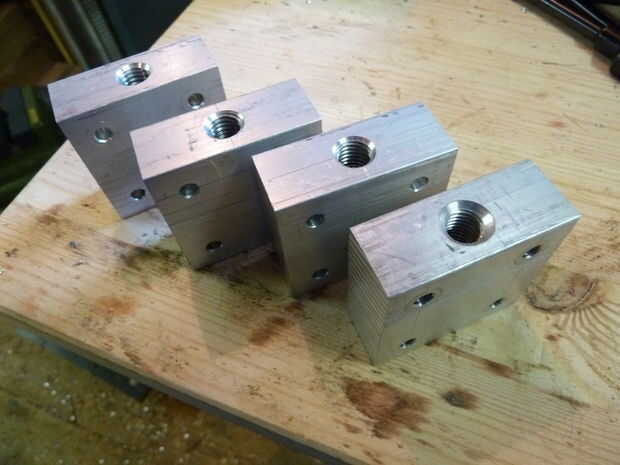

Hice 4 cuadras para sujetar las patas niveladoras. Los bloques son piezas de aluminio (50 x 50 x 20). Utilicé cuatro tornillos m5 y las tuercas en t para montar sobre las protuberancias externas.

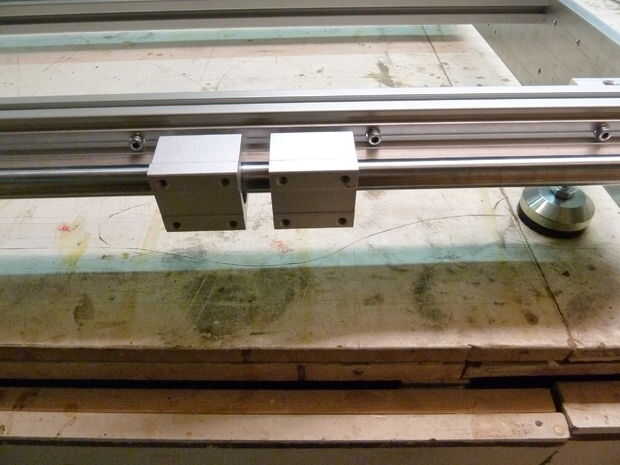

Las guías lineales encajan directamente en las extrusiones de aluminio. Para el X - eje, utiliza rieles de 20mm de diámetro. Los orificios pretaladrados en la base de la formación de guías lineales exactamente con las ranuras de las extrusiones de aluminio. Fácilmente podía montarlos utilizando tornillos m5 y t-nuts.
