Construir un router CNC (3 / 18 paso)

Paso 3: Placas laterales pórtico

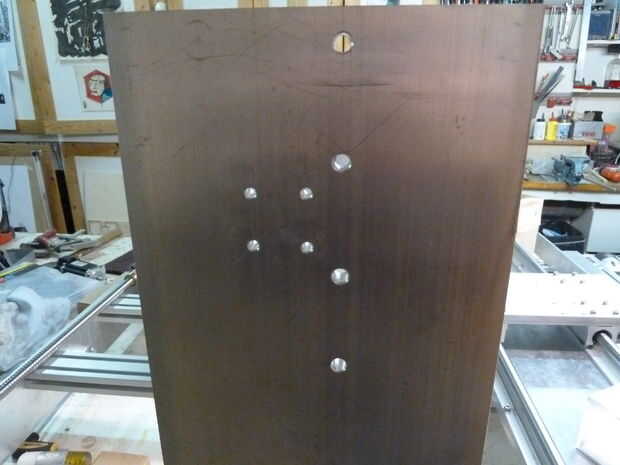

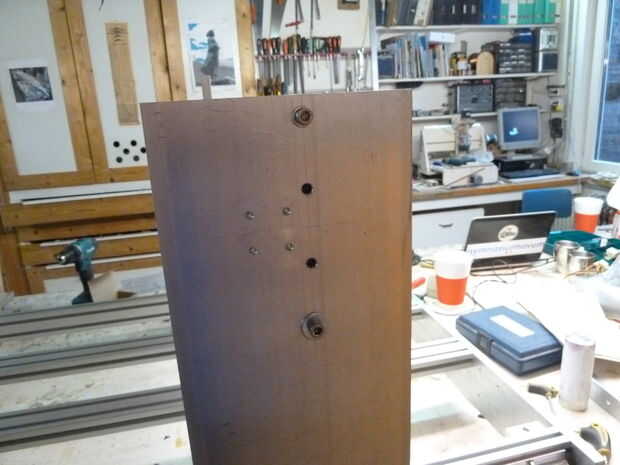

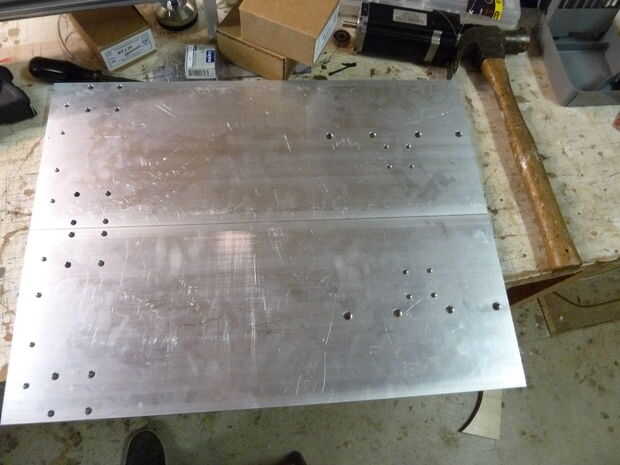

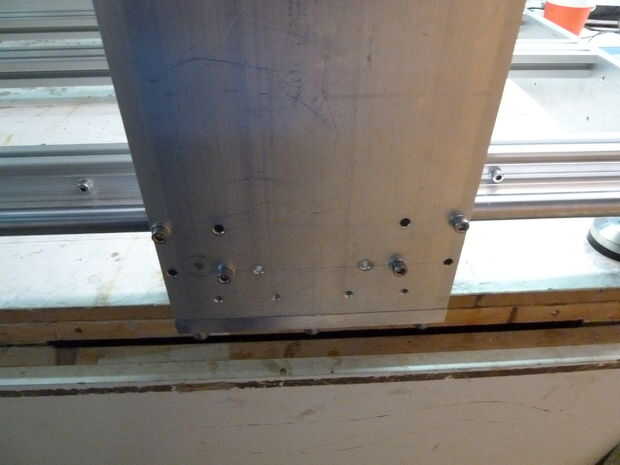

Las placas laterales de pórtico son casi idénticas. La única diferencia es que uno de ellos tiene cuatro agujeros adicionales para sujetar el motormount. El pórtico todo está hecho de placas de aluminio de espesor de 15 mm. Taladrar los orificios en las placas laterales, era muy simple. Aunque tenía que trabajar muy precisamente. Para conseguir los agujeros exactamente el derecho lugar, marqué cuidadosamente su ubicación, después utilicé un sacador de centro, para crear un poco hierba. Entonces fui a la prensa de taladro y utilizan un taladro de centro para crear un agujero que el pedacito de taladro real. Para los agujeros más grandes he utilizado una broca de tamaño más pequeño primero antes de usar el tamaño final de la broca.

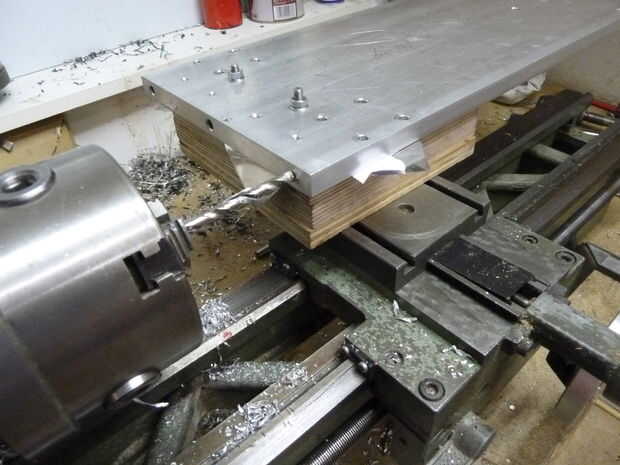

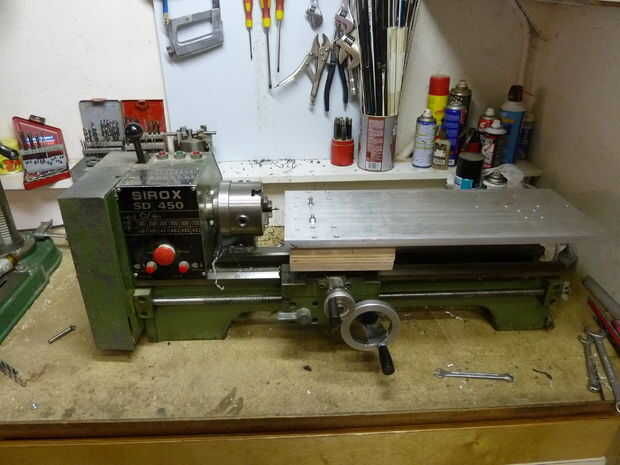

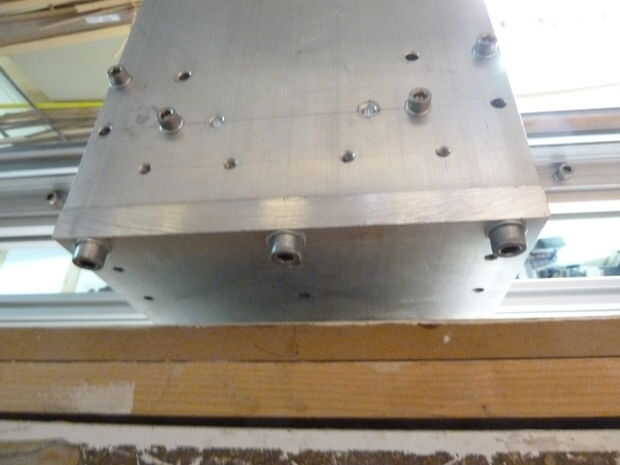

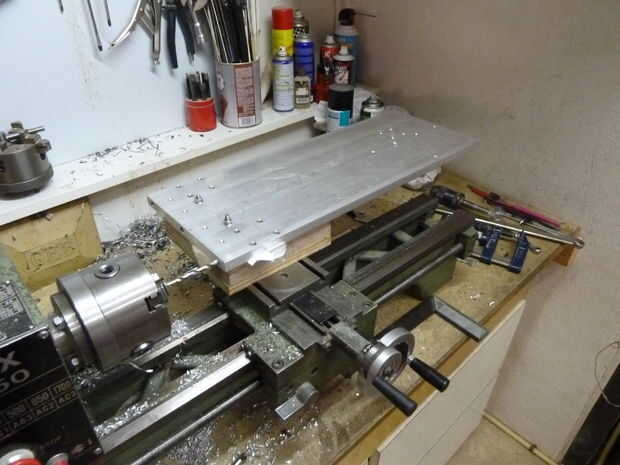

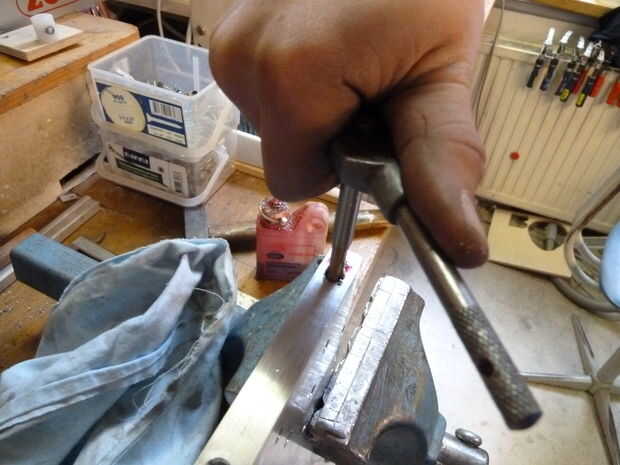

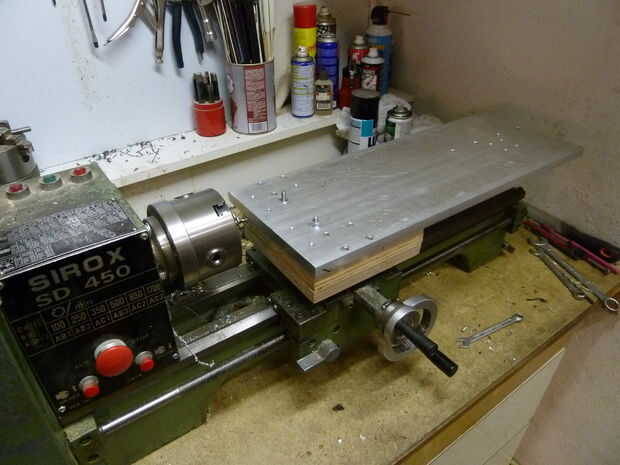

Debido a la forma que había diseñado el pórtico, tuve que taladrar los agujeros en las caras del extremo de las placas laterales. Planeado originalmente en la prensa del taladro, pero las piezas no encajan debajo de él. Así que tuve que llegar a una solución diferente: utilizando el torno. Hice un soporte especial en el carro móvil del torno. Perforé dos agujeros adicionales en cada placa, para mantenerlos en su lugar en el carro. Ahora que fácilmente podía perforar orificios perfectos en los extremos de las placas laterales. Lo único que se dejó para hacer, era aprovechar los huecos para una rosca M8.
