Construir un router CNC (4 / 18 paso)

Paso 4: Montaje del pórtico

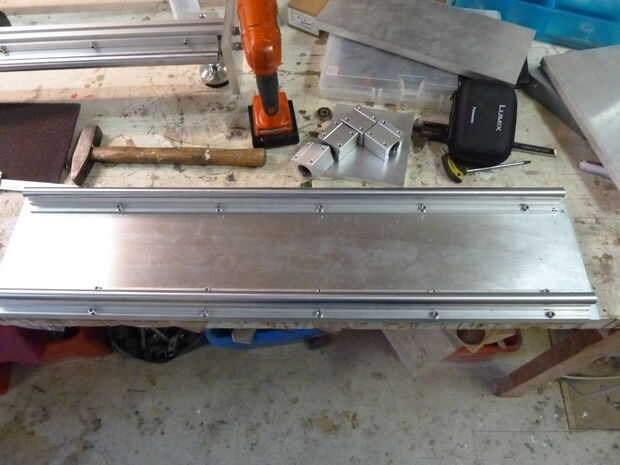

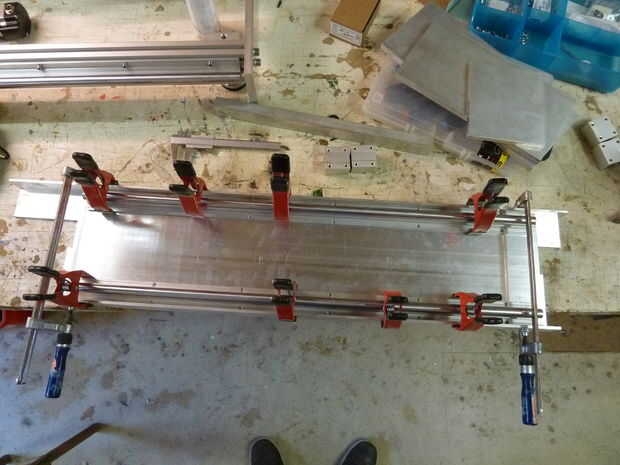

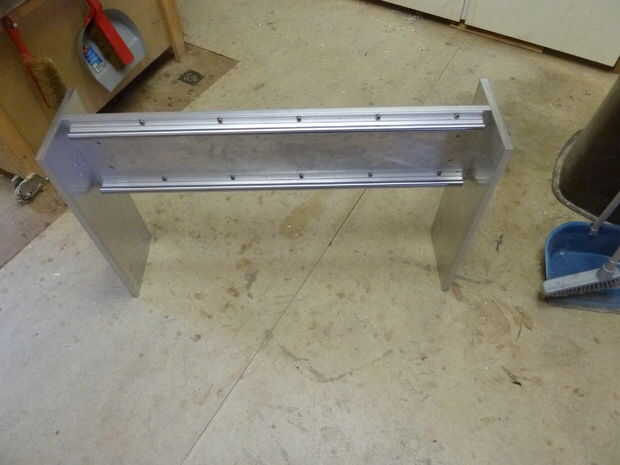

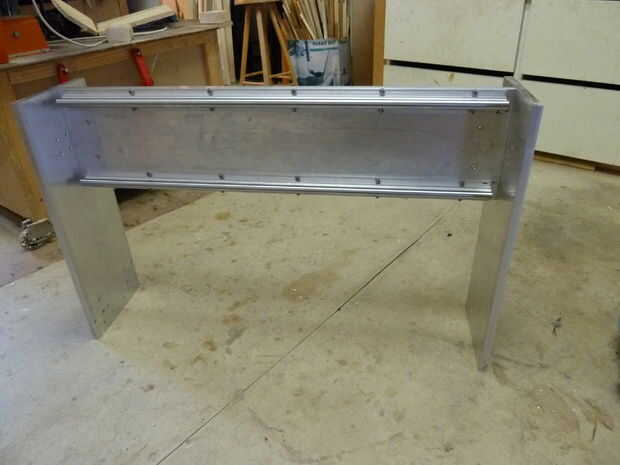

El resto del pórtico se realiza del mismo modo que las placas laterales. La parte más difícil fue conseguir los rieles lineales alineados correctamente. Las guías lineales que se alinean con el borde de la placa. Cuando marque las ubicaciones de los agujeros exactos, sujeta dos piezas de perfiles de aluminio a los lados de la placa a los rieles. Una vez que había marcado la ubicación de los orificios, perforados y roscados con un hilo de rosca M5. Al fijar los rieles a la grúa, tiene que asegurarse de que la distancia entre los rieles sobre la longitud entera es completamente (los rieles deben ser paralelos).

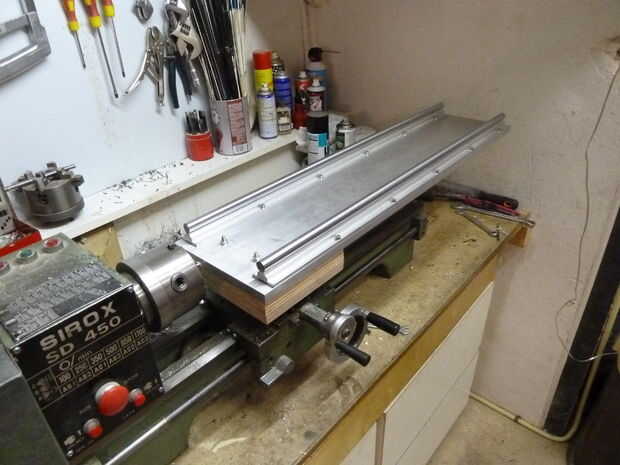

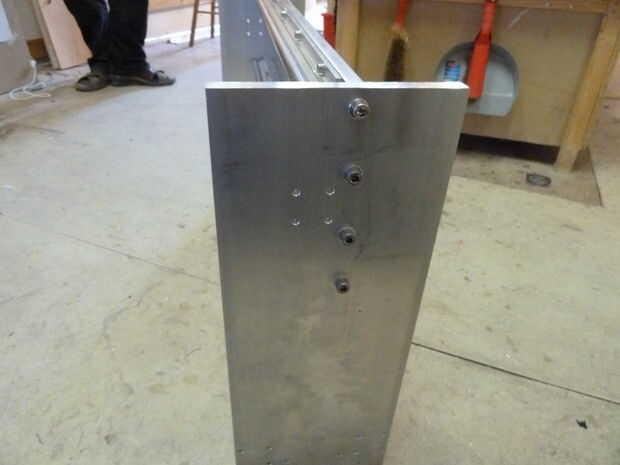

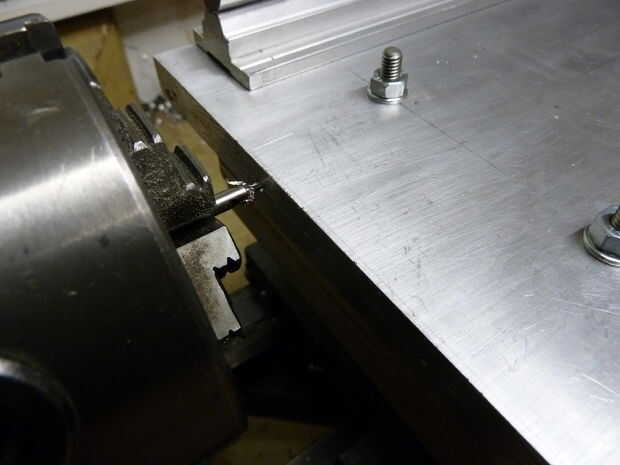

Utilicé el mismo método para taladrar los agujeros en las caras de extremo como lo hice con las placas laterales.

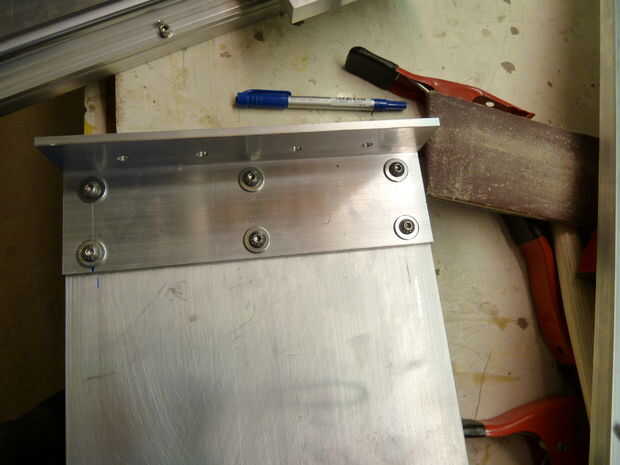

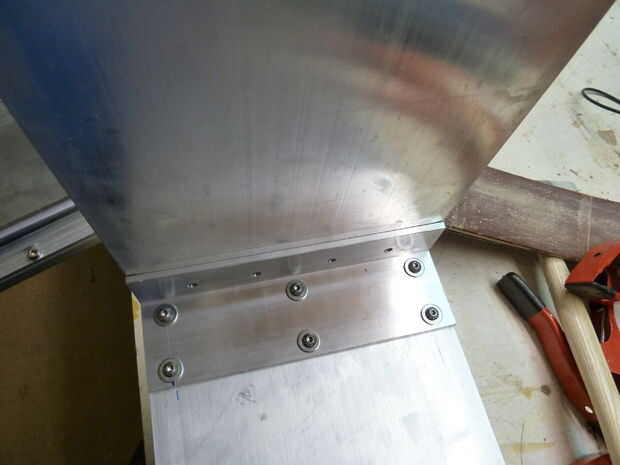

Hice algunos soportes de esquina para añadir cierta rigidez extra al conjunto. En el montaje final de la máquina, realmente dejé hacia fuera, porque no sentí que se necesitaban.

La placa en la parte inferior del pórtico es muy simple. Perforé 6 orificios para fijar a las placas laterales. En el medio tuve que taladrar dos orificios para el soporte de la tuerca de montaje.
