Construir un router CNC (8 / 18 paso)

Paso 8: Soportes de Motor

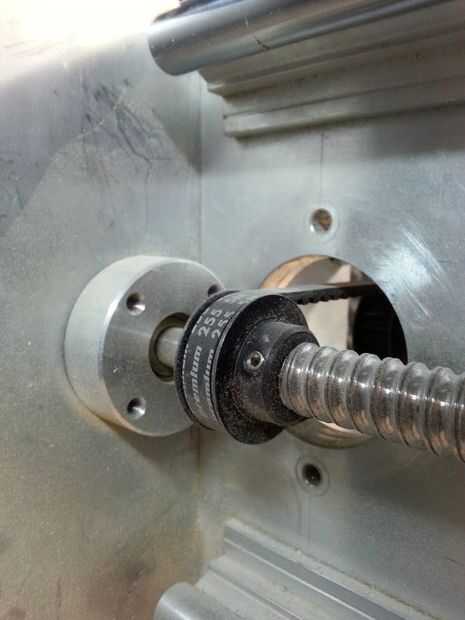

Los soportes del motor están hechos de pedazos de tubería de aluminio. Mina eran pre - corte a la longitud cuando se ordenaron, pero también puede utilizar un trozo de tubería de acero y corte en trozos cuadrados. El motor se monta para el X y el Y - axis, tuvo que poder deslizarse hacia adentro y hacia afuera, para tensar las correas dentadas. Si se utiliza un acoplador normal para conectar sus motores paso a paso, te recomiendo hacer o comprar algunos separadores. Usaba el torno para hacer las ranuras y hacer un agujero grande en una cara del Monte, pero también podría hacerlo en un taladro normal.

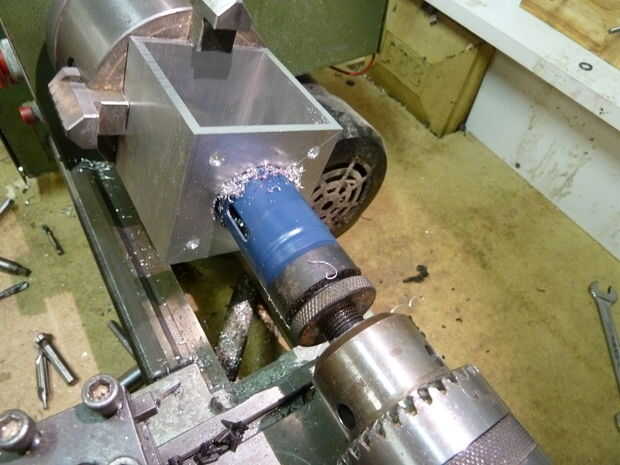

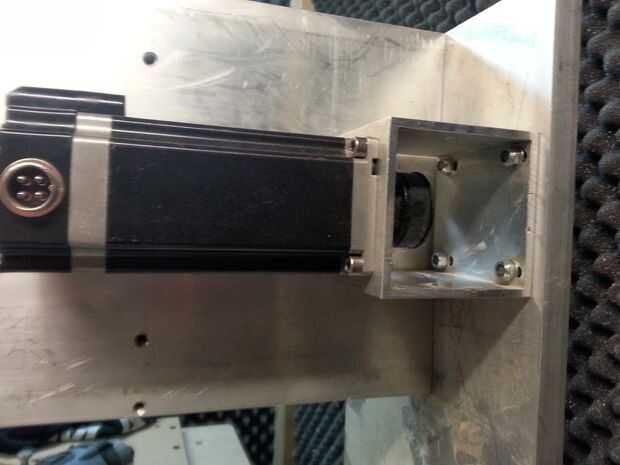

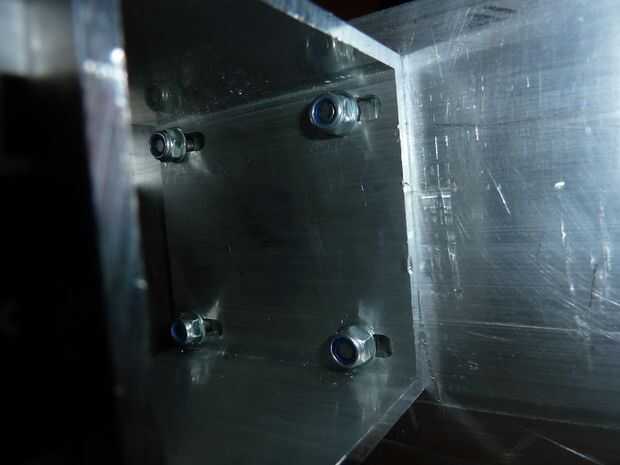

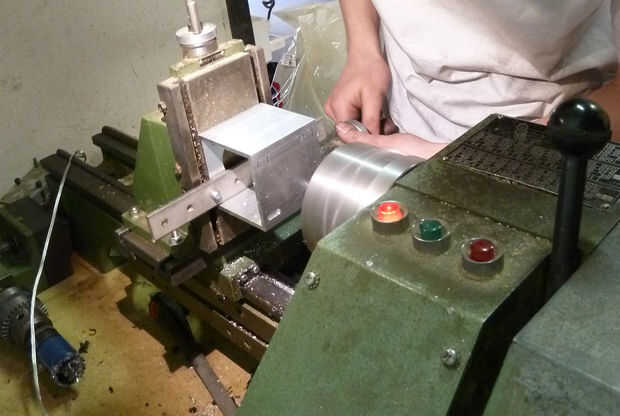

Empecé haciendo un gran agujero en un lado de la montura con una sierra. Esto permite que el motor para sentarse a ras con la superficie y también hace que el eje esté centrado. El motor se fija al montaje con cuatro tornillos de M5. He hecho cuatro ranuras, en el otro lado del Monte, para permitir que se deslice hacia adentro y hacia afuera. Sujeta la pieza un accesorio especial torno fresar las ranuras.
