Construir un separador imán (2 / 5 paso)

Paso 2: Primeros cortes

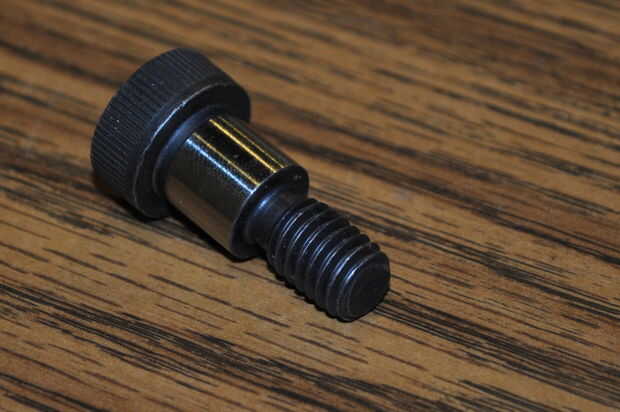

Un buen, bisagra simple trabajar bien aquí es la parte más importante. He utilizado un tornillo de McMaster-Carr (parte número 91259A707). Es un tornillo con un hombro sin rosca de precisión, en este caso 1/2" diámetro x 1/2" de largo y rosca en el extremo (3/8-16 para este perno). Esto proporciona el pivote mecanismo punto y accesorio todo en una pieza simple.

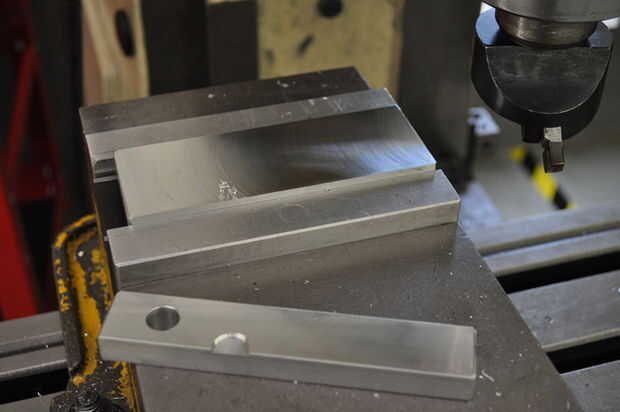

Hacer el hombro perno trabajo bien requiere que su acción sea más delgado que el hombro. Utilicé un cortador de la mosca en el molino vertical para cortar mi stock hasta un espesor de 0,498". Esto también produce una superficie brillante atractivo. El objetivo es que los valores sólo ligeramente más fina que la longitud del hombro, que no hay mucho espacio para el movimiento. Esto produce una bisagra agradablemente suave pero no tambaleante.

(Como verás en las fotos, hice este paso fuera de orden, pero realmente no tiene mucha diferencia. Es simplemente más fácil obtener la profundidad de ranura correcta si haces su superficie antes de cortar la ranura).
