Construir un separador imán (3 / 5 paso)

Paso 3: El bloque de base

El bloque de base es muy simple: todo lo necesita es un par de agujeros. Uno de los agujeros es para que los imanes abastecerlo a través, el otro es roscado para el bulón de la espalda. Usé 2" amplia pieza de aluminio para esta parte. Sólo perfore los dos agujeros donde usted los necesita. Para el perno de hombro utilicé, necesitaba hilos de rosca de 3/8-16, que necesitan un 5/16" tap drill. Asegúrese de comprobar el tamaño del taladro grifo!

El agujero de los imanes debe ser ligeramente sobredimensionado. Para 1/2" los imanes, usé una 33/64" broca, con buenos resultados. 17/32" sería probablemente también han trabajado muy bien.

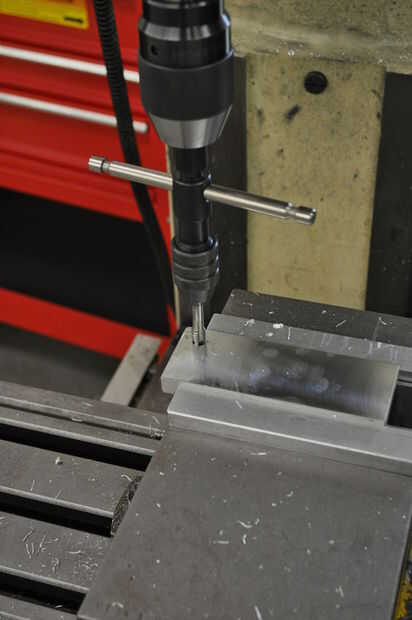

Para la rosca, usé una llave de grifo con un guía. La guía va en el portabrocas y tiene el extremo posterior de la llave del grifo. Esto asegura que el grifo va en el material directamente en vez de en un ángulo. Teniendo la llave entrar en ángulo puede producir roscas angulares (que no funcionan bien con el perno de hombro) o incluso rotura de grifos. Esto es especialmente un riesgo en materiales blandos como el aluminio. Si no tienes una llave de grifo como este, recomiendo conseguir uno. Su defecto, tenga cuidado de que la llave va en recta! (Tenga en cuenta que el molino es utilizado para sujetar a la guía de llave de grifo; girar la llave a mano, y el eje del molino es, para este proceso).

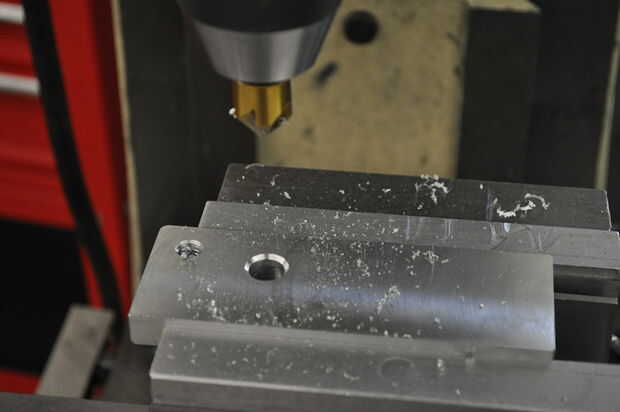

Acabado el bloque de base con un modesto avellanado en la parte posterior del bloque; Esto ayudará a que sea más fácil introducir una pila de imanes. También puede avellanar la rosca un poco; se trata de una manera fácil de quitar las rebabas después de golpear ligeramente. No hacer demasiado o perderás la superficie plana para el perno de hombro descansar contra.
