Construir un separador imán (4 / 5 paso)

Paso 4: Construir el separador

La segunda parte es casi tan simple como el primero. Tiene un orificio de la bisagra de perno de hombro y una ranura para coger los imanes. La ranura no es incluso necesaria, pero ayuda mucho hacer que usted reciba exactamente un imán sin coger los imanes en los bordes. También es la motivación para cortar el agujero en la placa trasera tamaño exactamente a los imanes que desea utilizar. Para imanes más grandes, es menos importante, pero los imanes de disco grueso de 1/16" Estamos utilizando para throwies son más difíciles.

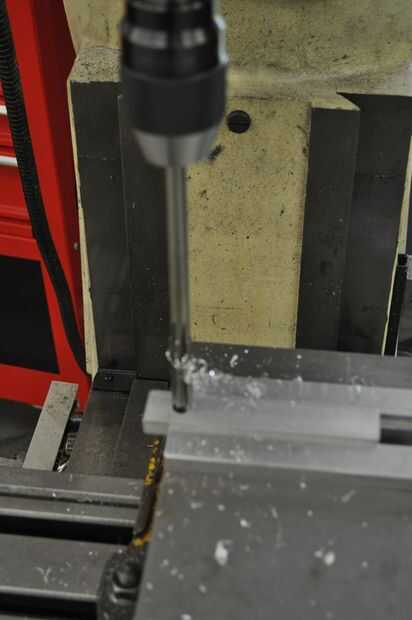

Para el orificio del pasador de bisagra, usé un exprimidor para obtener exactamente el tamaño correcto. Perforar el agujero para 31/64", luego escariados a 1/2". Esto resulta en una bisagra de movimiento muy suavemente, sin jugar o tambalearse a él. Me gustó la sensación de esta bisagra, y era parte de la razón para elegir el diseño de perno de hombro en primer lugar.

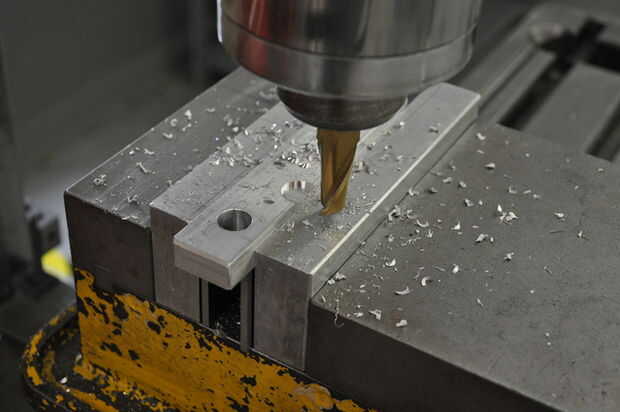

La ranura para sostener el imán separado también es muy sencilla. Usé un molino de extremo de 9/16" para crear suficiente espacio para una fácil operación. A levantar la obra para tocar la fresa, levantar otro 0,065" más o menos y cortar la ranura. Hacer la ranura a pocas milésimas de pulgada más allá del imán, para que todo se mueve suavemente sin interferencia cuando el imán se separa.
