Paso 3: Lo que se necesita son...
Los componentes recomendados que deben recibir son condensadores de cerámica y las resistencias de 1M de 1 vatio. Los condensadores de cerámica son ideales para este proyecto, ya que son baratos, fácilmente disponibles, y son buenos para circuitos de descarga de impulsos. Condensador polipropileno nominal de pulso también funcionaría bien, pero son más caros y más difícil de encontrar con alta tensión. Las resistencias deben ser de 1 M y 1 vatio tipo, normal 1/4 vatio resistencias son muy inadecuadas, si usa, hará un arco y las resistencias se queman y dañar el generador marx, use el metal 1 vatio esmaltado o resistencias de película de carbono es adecuado.
En caso de duda, intenta construir un par de etapas primero para ver qué tan bien funcionará las partes que utilizas antes de comprar más...

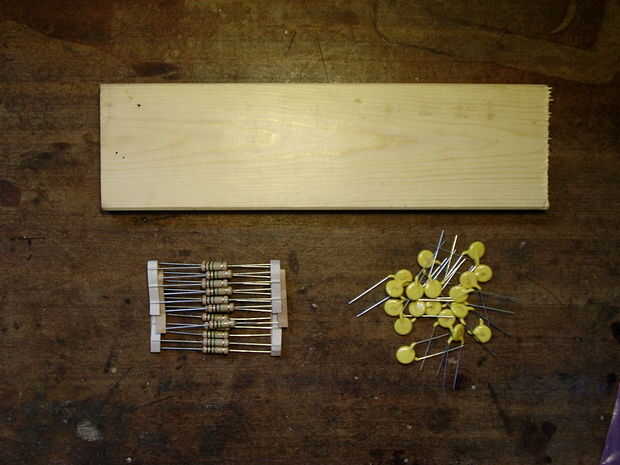

Pero te diré lo que he utilizado...
- Diez 1nF, condensadores de cerámica de 4Kv
- Resistencias de película de carbón de 500v 20 de 1M, 2 Watts, (trajo las resistencias de 2 watt porque son algo más baratos entonces el vatio 1 resistencias!)
- Dos 4.7M, 1 vatio, 3.5Kv metal esmaltado resistencia para el Rb.
También puede utilizar una base para su generador de marx, la mejor base adecuada son vidrio (muy frágil), cerámica (es frágil) plásticos (ideal, pero algunos de ellos pueden ser conductor), o lo que crees que es buena! Uso madera, una idea muy baaad (porque la madera es conductor), pero tengo ninguna opción, base de madera o sin base.
Usted puede utilizar condensadores con valores más grandes para obtener más gordos, más chispas, pero tarda más en recargar! Usted puede a menudo condensadores de funcionamiento superiores a su tensión nominal, pero obviamente esto aumenta el riesgo de fracaso.
Y no se olvide, el tamaño de las chispas de la brecha del producto dependerá de la tensión de entrada y el número de etapas...
(ACTUALIZACIÓN)
Tengo todos mis componentes de Farnell. Aquí está una lista de cosas que se tiene que si vas a comprar los componentes de Farnell.
condensadores de cerámica de 4Kv de 1nF
Resistencias de película de carbón de 1 vatio 2 M 500v
Resistencia vidrio metal 4,7 M 1Watt 3.5Kv
