Paso 3: Cabecera del ISP y el circuito del reajuste
Hacer la cabecera del ISP

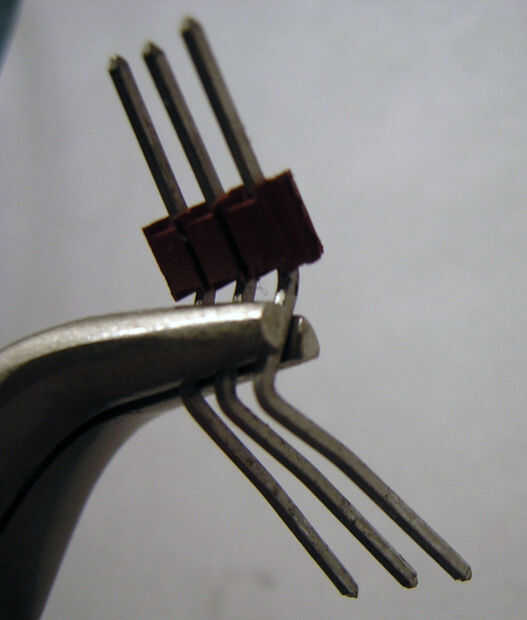

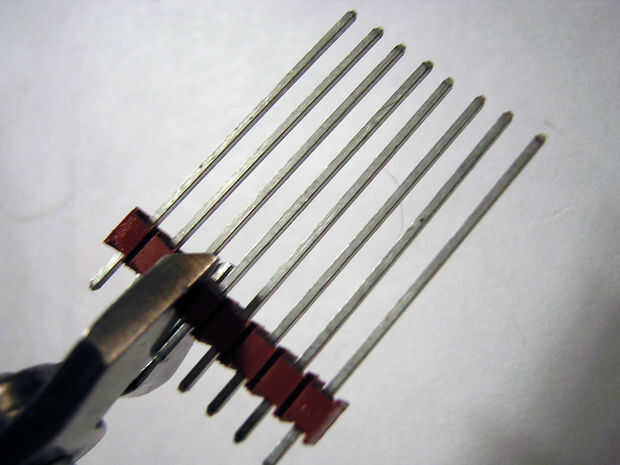

Un par de alicates y una curva hacia fuera cerca de un lado de la guía. Luego, realizar otro doblar detrás hacia adentro unos 3 o 4 mm abajo de la primera curva. Revisa las imágenes para tener una idea de lo que debe parecer. Lo mismo para el otro conjunto.

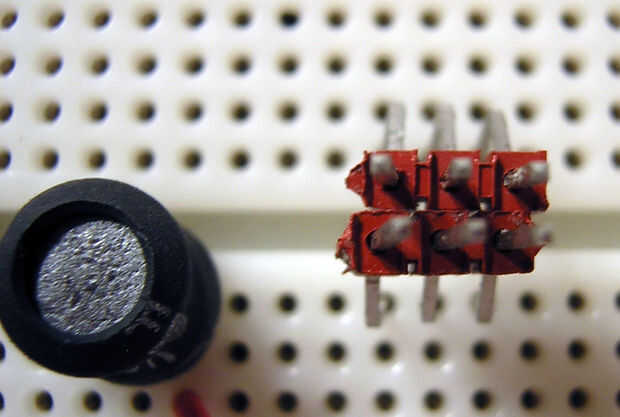

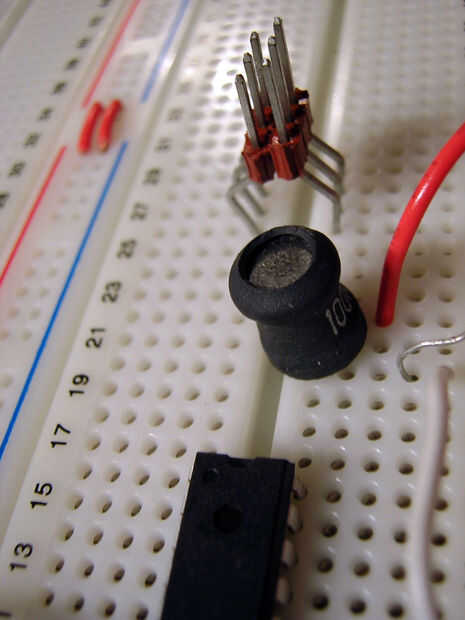

Lugar cada conjunto a ambos lados de la brecha de fuller/centro de tablero que se doblan hacia adentro hacia los demás. La parte superior de los pernos debe parecerse a una cabecera de 2 x 6 cuando se mira hacia abajo en él. No se preocupe demasiado por conseguir perfectamente alineados. Ellos van a estar bien una vez que están dentro de conector de 6 pines del programador ISP.
Conecte las clavijas de cabecera del ISP al AVR

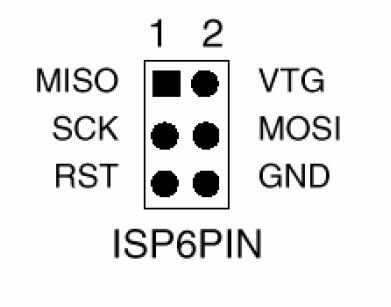

Compruebe hacia fuera el pinout de una cabecera de ISP como luce de AVR042 de Atmel. Pin 1 será el eje derecho superior como buscas hacia abajo en él. Haga las conexiones ISP:
- Conecte el MISO al pin 18 en el AVR.
- Conectar SCK para perno de 19 en el AVR
- Conectar primero a la clavija 1 en el AVR
- Conectar VTG a un + 5V tren
- Enchufe clavija 17 en el AVR MOSI
- conectarse a GND el carril de tierra

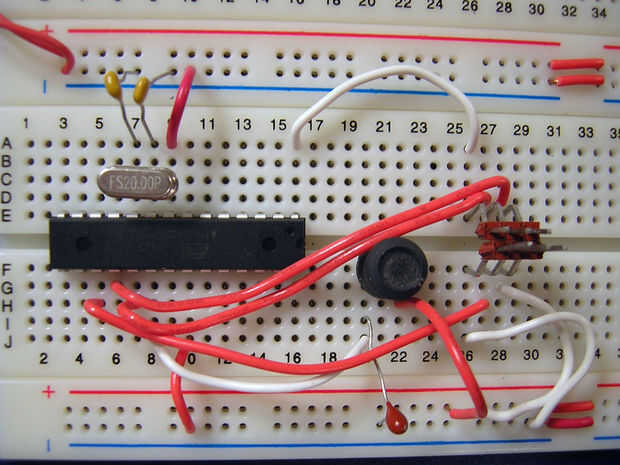

Vea a continuación cómo esto se debe ver.
Establecer circuitos de Reset
Queremos crear un circuito que nos permite empujar un interruptor momentáneo y el AVR resetea. Esto permite que el AVR para volver a cargar el firmware.
Coloque el interruptor táctil que extiende a ambos lados la distancia media al igual que el AVR y cabecera de ISP hace. Puede que necesite utilizar un multímetro para comprobar cuales pines están conectados al pulsar el botón. En los interruptores táctiles más, ellos se aparean a través de la brecha donde los pines curvan hacia adentro. Por lo tanto, si no tienes un multímetro, sólo Coloque el interruptor con la curva de los pernos entre la brecha y probar empíricamente más adelante.

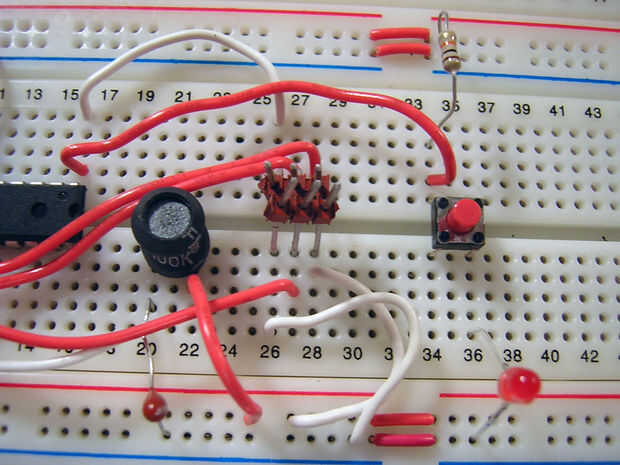

Una vez que hayas colocado el interruptor, ejecute una línea desde la parte superior izquierda pin a pin 1 RESET en el AVR. Luego coloque un lado de una resistencia de Ohm k 10 de ese mismo pin del interruptor y coloque al otro lado de la resistencia en un + 5V tren. Esto actúa como un pull-up. En el otro lado de la brecha y en el otro lado del interruptor, coloque el extremo positivo (el pin más largo) de un LED de 3mm de color rojo y correr al otro lado a la tierra. Normalmente colocarías una resistencia en el medio pero con una corta ráfaga nunca he tenido que. La siguiente imagen muestra lo que debería ser el circuito de reset.
Si ya teníamos una fuente de alimentación regulada, podríamos desconectar y encender el AVR y empezar a programar ahora. Bastante simple, EH. Una vez que la práctica de estos dos pasos anteriores, usted puede lanzar juntos un desarrollo de AVR snap rápido sistema, y esto incluye medidas como la disociación de ambas fuentes de alimentación analógicas y digitales, un ISP de programación encabezado, cristal externo y un interruptor de reinicio. Sólo necesita hacer una vez la fuente de energía para que el siguiente paso es innecesario en el futuro después de que usted ha construido ya.
Vamos a hacer nuestra fuente de alimentación regulada para que podamos encender el AVR y empezar la diversión cosas.
