Paso 4: Regula la fuente de alimentación de voltaje Variable
Desde que has construido ya y fue a continuación y soldar una pequeña tabla con todas las piezas en él, en cuanto a aclarar el espacio limitado en mi breadboards me lo establecen la mayoría de las piezas en el tablero luego muestran cómo se vería una vez que se suelda en un circuito permanente. No dude en seguir tuyo en tu protoboard, pero como usted comience a hacer más proyectos, y especialmente si usted siempre tiene varios proyectos en distintas etapas de terminación, como yo, entonces espacio de protoboard es valiosos bienes raíces, y tiene sentido una solución más permanente de la soldadura. Además, la mayoría DC power jacks no encajan en breadboards. OK, basta hablar, vamos a construir!

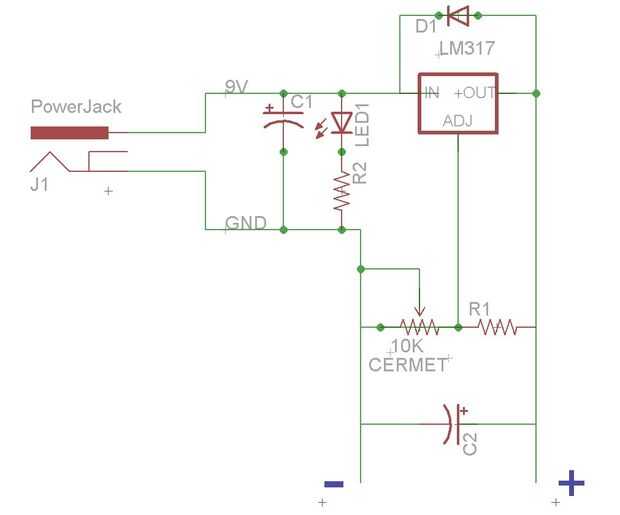

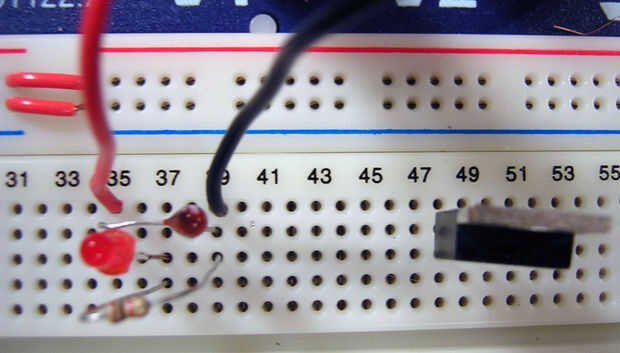

El esquema muestra el regulador que vamos a construir. Yo he construido varios de estos y el diseño es bastante sólido. Comenzar colocando el LM317. Las clavijas ya que busca en la parte delantera (la caja negra) es AOI (ajuste hacia fuera en). Figura hacia fuera donde usted va a tener la no regulada 9V y tierra de la clavija de corriente viene en. Coloque un 0.1uF condensador tantalio entre las dos líneas, teniendo en cuenta la polaridad del condensador. Hacer lo mismo con un LED de 3mm de la línea positiva, seguida de un resitor de ohmios k 1 conectar el lado negativo del LED a la línea de tierra. Esto le dará un indicador de que hay energía que fluye en el regulador. Puede parecer redundante tener un LED aquí cuando nos vamos a poner otro en la línea decc V AVR, pero estamos haciendo esto con la idea de que el regulador de tensión será en última instancia en un tablero separado, y el piloto irá con él.

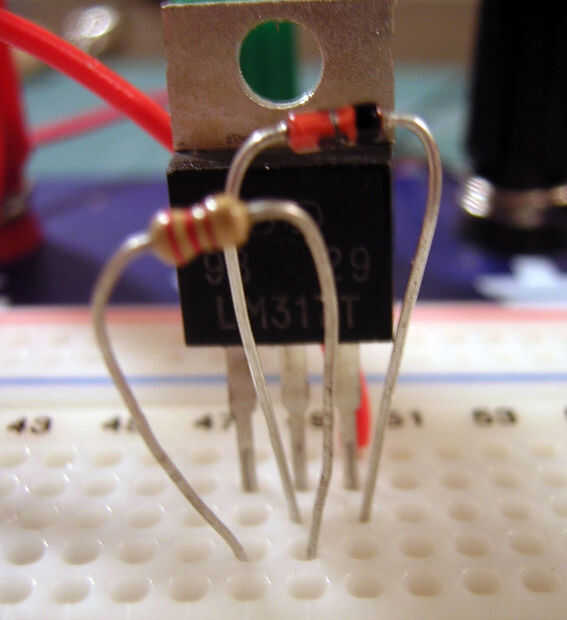

Ejecute su línea positiva detrás el LM317 para el perno en (derecha). Frente a la LM17 Conecte el diodo de salida (pin central) a en (extrema derecha). A continuación, conecte el resistor de 220 ohmios de hacia fuera para ajustar (izquierda). Revisa las imágenes.

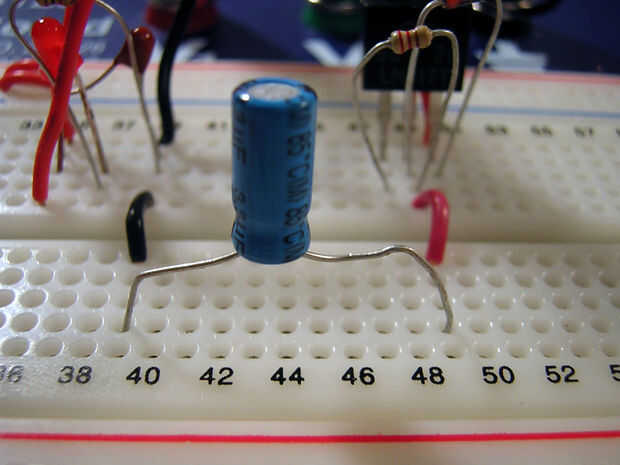

El trimmer cermet viene después, pero hay no hay fotos de ella en el protoboard. El cuadro con el condensador es la pieza final y el cermet sería estar entre los cables rojo y negro y el condensador. Traste no, la próxima exhibición de pasos cómo mover su tablero y en una tarjeta permanente por lo que se puede utilizar con todos los proyectos que necesitan una fuente de alimentación regulada.

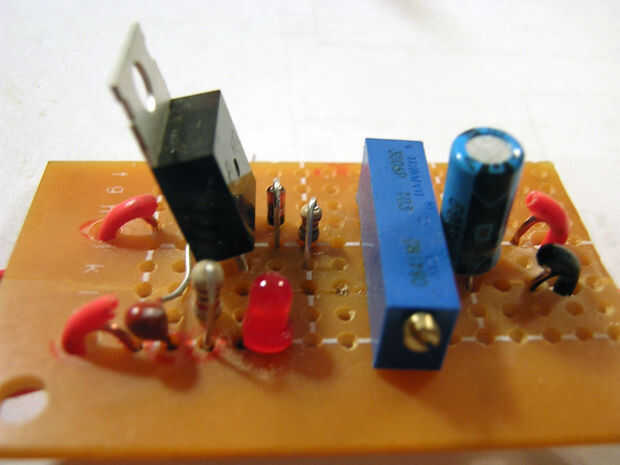

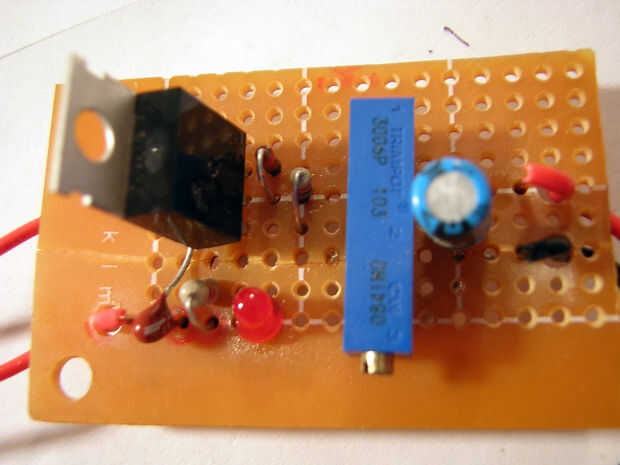

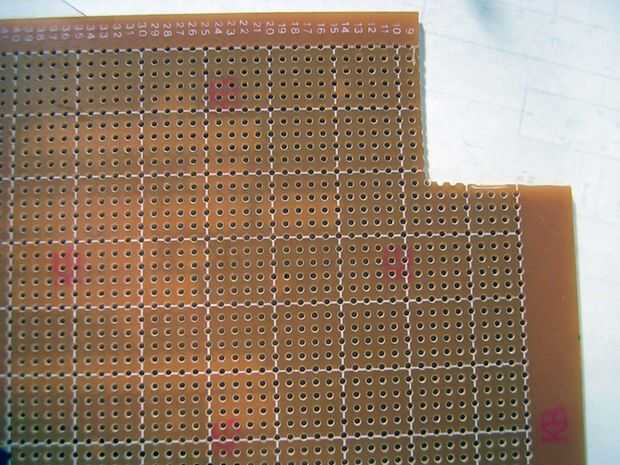

Haz un tablero pequeño proto o cortar un cuadrado de un tablero de gran rendimiento como yo lo hice. Coloque los componentes en el tablero en el mismo orden que te los pones tu protoboard: 0.1uF, led -> resistencia de detrás el LM317. Diodo y resistor en frente del LM317, el trimmer cermet, luego el condensador de 1uF. Perfore agujeros en ambos lados para conexiones de alambres para aliviar el estrés. Usted puede lanzar en un gran escudo de calor honkin'en el LM317 pero no lo necesita. He corrí mi regulador durante días y aun no se caliente.

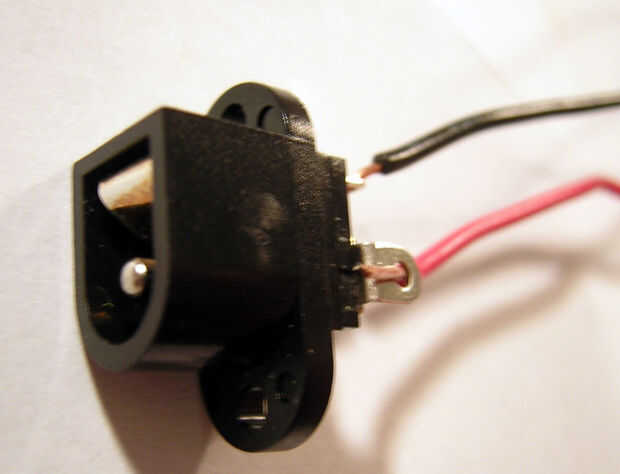

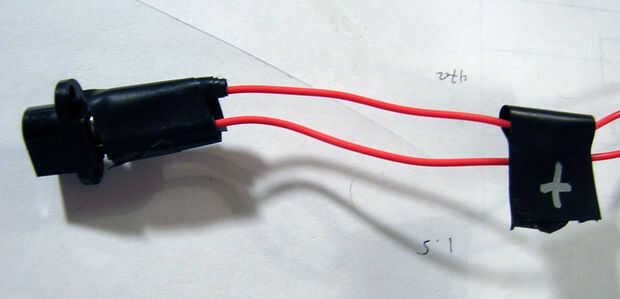

Utilizo a un jack de 2,1 mm como la mayoría de mis fuentes de alimentación de pared es de ese tamaño. Alambre para arriba como se muestra abajo haciendo que tienes el positivo y negativo correctamente. Puede conectarlo en el enchufe de pared y mida el voltaje con un multímetro para asegurarse de que tiene los pines correctos si usted no está seguro. Soldar los cables al conector y sellar con la tubería del encogimiento del calor o envuelva con cinta aislante. Correr hacia arriba a través de los agujeros perforó y hacia abajo en el tablero. Esto ayuda a aliviar la tensión en las conexiones soldadas cuando tire y tire de él. Lo mismo en el lado opuesto de la alimentación regulada, dejando a la Junta.

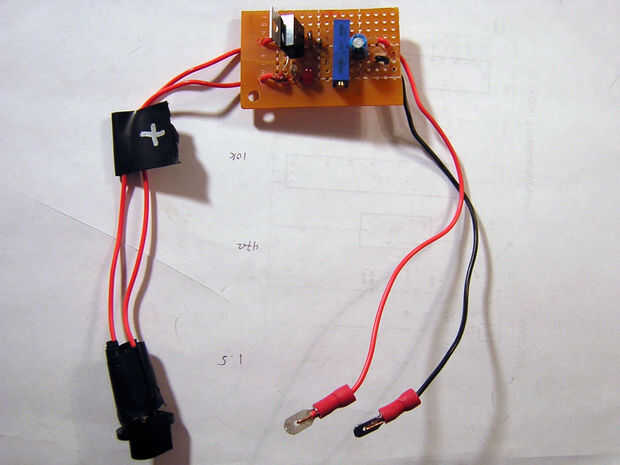

Ahora tienes una fuente de alimentación regulada de tensión variable de trabajo. Todo lo que tienes que hacer es conectarlo a la unidad de pared y su tablero y estás en el negocio. Asegúrese de conectar un polímetro a la salida y medirlo. Gire el tornillo condensador de ajuste hasta llegar 5V +-0. 05V. Mantener en un poquito y comprobar que la tensión sea suave y constante.
¿Cómo celebramos una ocasión tan trascendental? Por haber puesto el AVR y configurarlo! Hombre, la emoción sólo mantiene construyendo, ¿no?
