Paso 7: DE9 RS232 serie de comunicación configuración
¿
Hacer su conectador DE9

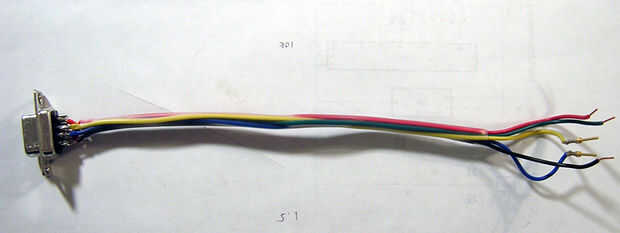

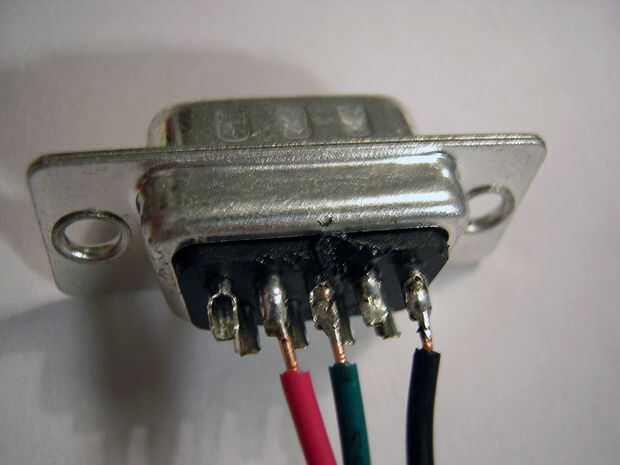

Agarra tu DE9 femenino de soldadura (no quiero entrar en el debate de vs DE9 DB9, pero formalmente es una conexión de 9 pines D-sub en una caja E o así que me he enseñado) y soldar un cable al pin2 (TX), uno al pin 3 (RX) y otro al pin 5 (tierra). Si no estás seguro de que los pernos que son, mira muy de cerca en el conector y usted debería ver una pequeña cantidad sobre/alrededor de los orificios. Si no hay, o está aún confundido, revisa este sitio para algunos diagramas de pines.
Los cables deben ser lo suficientemente largo para conectar en el protoboard y tampoco su puerto RS232 en el equipo remoto o un cable RS232 que viene de él. Como, tengo un cable de 15 metros RS232 funcionando desde un puerto serial en una caja de FreeBSD por lo que mis cables sólo tienen que ir poco más allá de mi protoboard. Que sea lo suficientemente larga para ser conveniente.

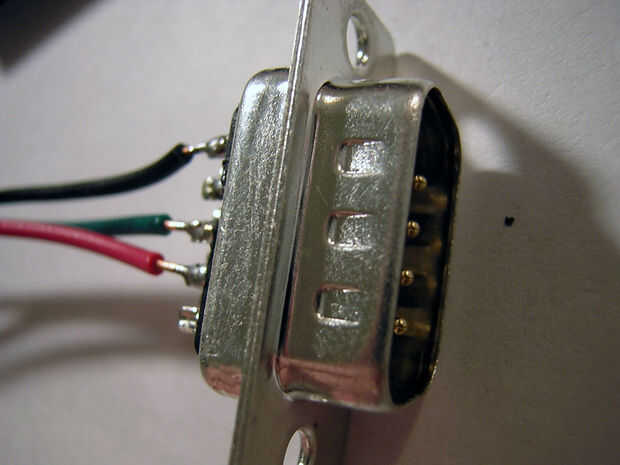

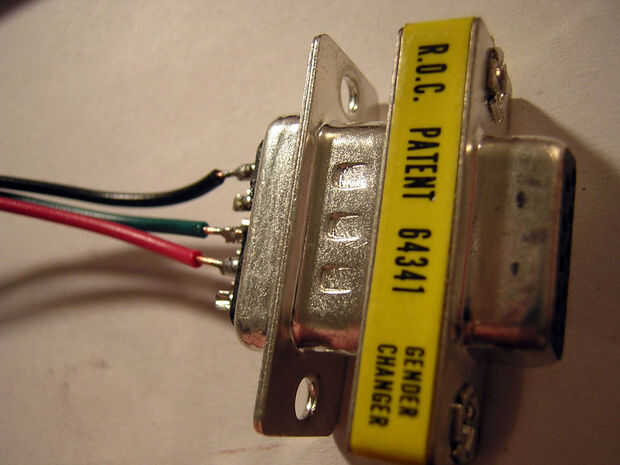

Una vez que tienes el conector soldado envolver para arriba o tirar en alguna tubería de encogimiento de calor. Que los cuadros de abajo soldado en unas pocas líneas más para otra cosa, entonces no te preocupes por tener esos cables conectados. También, tenga en cuenta, que si ya tienes un macho RS232 de mentira alrededor de usted puede utilizar, probablemente sólo necesita un cambiador de género. Recuerde que los pasadores se voltea en el varón que lo que yo he mostrado en la hembra. He añadido un par otros pics de un varón DE9 con los mismo cables de colores que utilicé en el conector hembra.
Conectar el max232
Vamos a utilizar condensadores de tantalio 1uF x 5 en este circuito. Coloque el max232 en la placa en una ubicación cuando puede finalmente ejecuta sus RX/TX lines de tu AVR que junto con el cable RS232 que acaba de hacer.
Condensador #
1. Conecte el positivo al pin 1 y negativo al pin 3
2. Conecte el positivo al pin 4 y negativo al pin 5
3. conectar el positivo a tierra y negativo al pin 6
4. Conecte el positivo al pin 2 y negativo a tierra
5. ejecutar + 5V al pin 16 (parte superior derecha) y en el medio Coloque el lado positivo del condensador y negativo a masa.

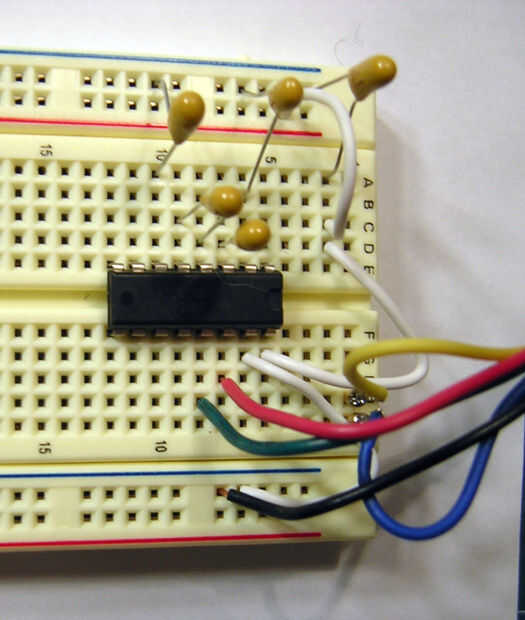

Conecte la tierra al pin 15. En el pin 14 conectar RX (cable rojo en la imagen) y en el pin 13 conectar TX (cable verde en la imagen). Ejecute el cable de tierra a tierra (cable negro). La configuración debe asemejarse a la imagen de abajo. Otra vez, ignorar los cables amarillo y azul. No utilices los.
Por último, conecte PD0/pin2/RX al pin 12 del max232 y PD1/pin3/TX al pin 11 del max232. Et voilá, nous avon finit! Ahora tienes tu AVR conectado al máximo y máximo conectado al puerto RS232 a través de su cable. Usted está listo para iniciar la comunicación serial.
