Construir un súper simple parpadeo led / oscilador en su protoboard en menos de un minuto! (2 / 3 paso)

Paso 2: Paso 2: poner junto.

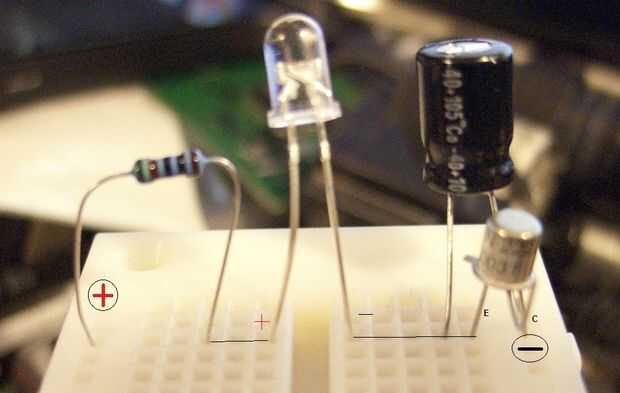

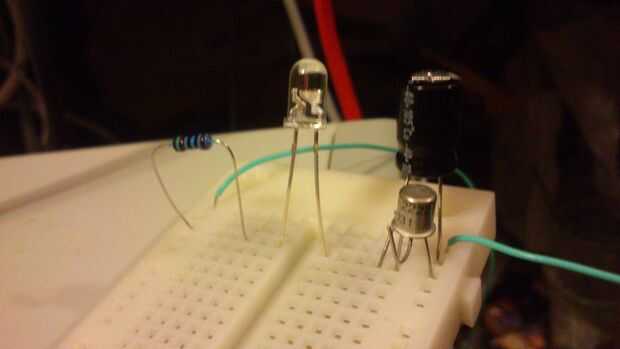

Simplemente poner los componentes en este orden:

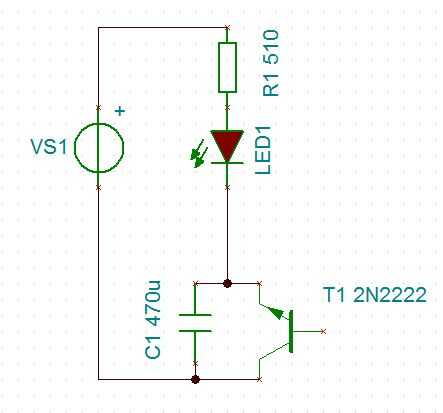

De positivo en la alimentación, conecte la resistencia de otro extremo de la resistencia va al ánodo del LED, cátodo va al pin positivo en el capacitor y el pin negativo del condensador va al suelo.

El 2N2222 entonces se conectan como sigue: colector a * tierra * y emisor a * positivo * pin en el condensador. Deje la base desconectado, doblado hacia arriba (sólo para la mirada). :)
