Construir un tablero de circuitos de transistor para control mando de aire acondicionado con Arduino (6 / 7 paso)

Paso 6: Construcción de la placa base

Es tan evidente aquí que perforada PCB me ayudó mucho. No necesito hacer mucho para soldar. También, se ve más organizado de manera perfecta.

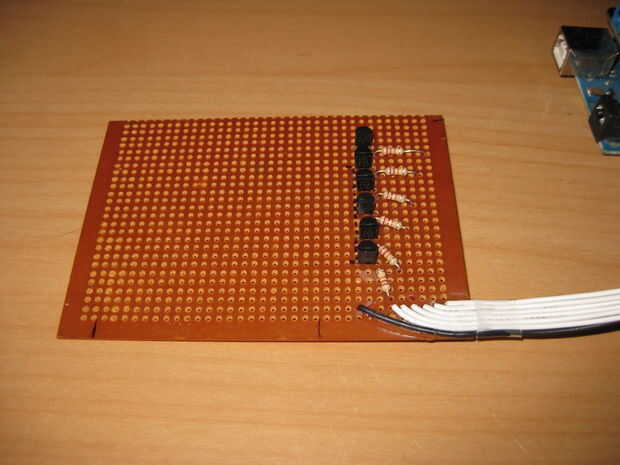

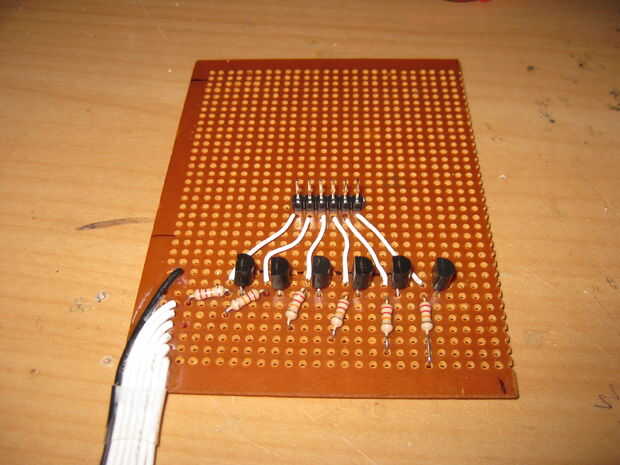

Basado en el paso anterior, construir el zócalo soldando los NPN y los resistores. También, añadir los cables que conecta a los pines digitales del Arduino.
Ahora es el momento para localizar el lugar perfecto donde el mando colocado en el zócalo.

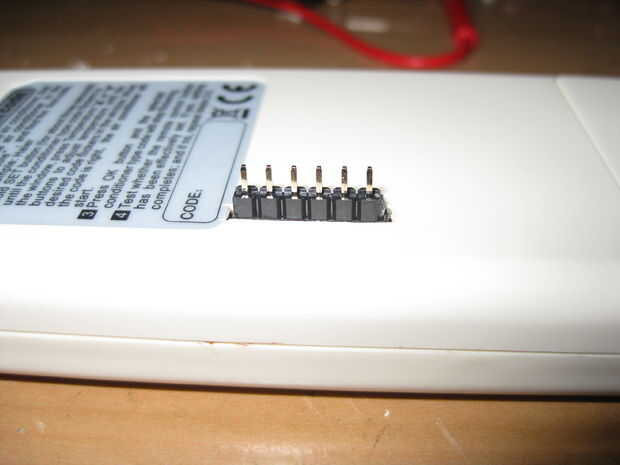

* Añadir la tira de pines para el control remoto detrás de oído.

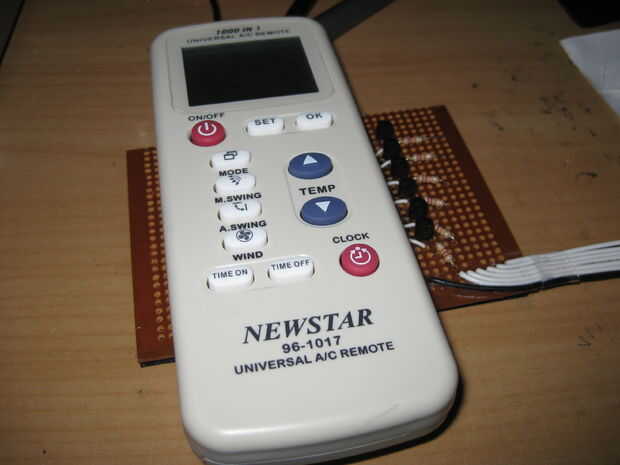

* Colocar en el centro de la base.
* Asegúrese de alejar el NPN y resistencias.
* Marque si necesariamente.

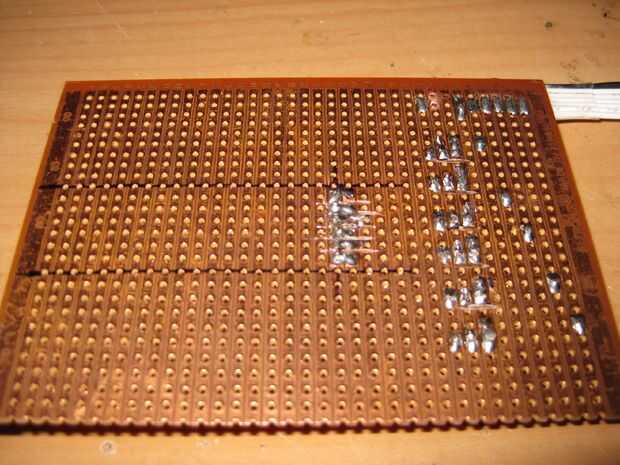

* Hacer muescas para separar algunos cobre sobre la placa perforada de PCB.
* Aplicar la soldadura.
* Agregar los cables, entonces así la soldadura.
