Este Instructable le guiará en la creación de su propio tablero de conductor de varios canales usando el quad de Texas Instruments SN754410ne puente h IC ($1,75 de Jameco). Utilizado de esta manera, cada uno de estos chips puede utilizarse como cuatro canales de 250mA o dos 500mA. He podido caber cómodamente seis de ellas en una sola placa, darme 24 canales @ 250mA cada. La hoja de datos dice que 1.1A es el máximo para el chip, pero no lo pruebo en una sola salida. El chip tiene dos conjuntos de entrada y salida por cada lado. Cada uno tiene es propia, pero compartir un campo común activar pin. La corriente a través de dos entradas y salidas en un solo lado no puede superar los 500 mA... así que si usted tenía una tira de LED de 400mA, conectarlo a 1Y y dejar 2Y gratis. Entonces todavía puede usar 3Y y 4Y como canales de 250mA o sólo uno de ellos para un canal de 500mA.
Paso 1:

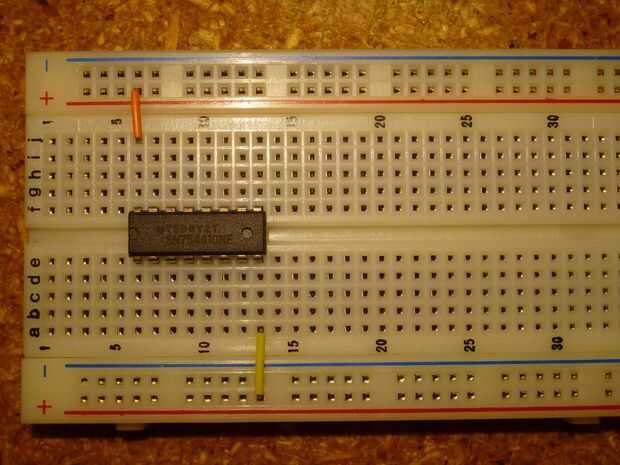

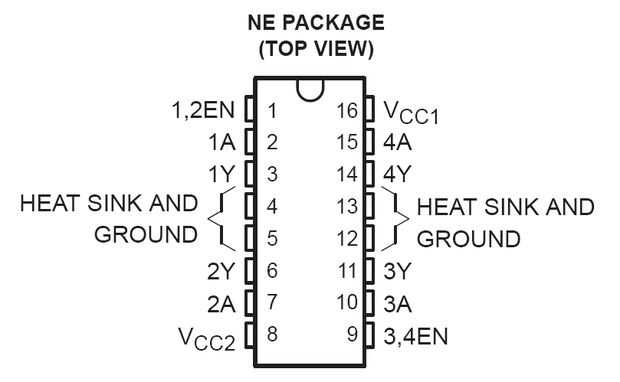

Coloque el SN754410ne en la placa a través de la brecha, como se muestra. En este caso Oriente la placa para que ICs tienen el medio círculo a la izquierda. Conectar el pin 16 (Vcc1) en el riel de positivo en la parte superior de la placa (que será el 5.5V tensión lógica). Conectar el pin 8 (Vcc2) en el riel de positivo en la parte inferior (que será nuestra fuente de 12V para los LEDs).
Paso 2:

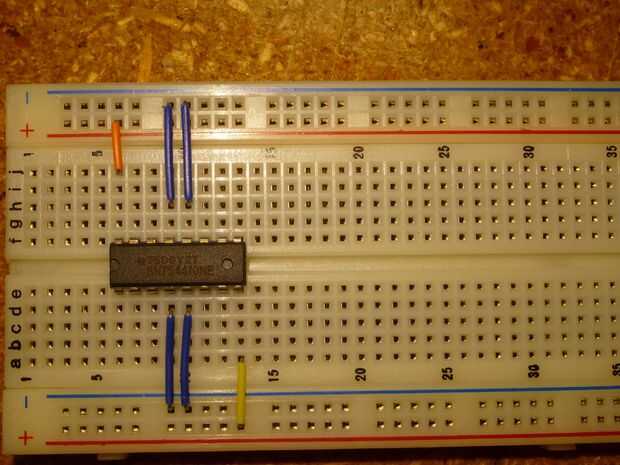

Conecte los pernos 4, 5, 12 y 13 a los carriles de tierra a cada lado. Esto es un paso importante, incluso si usted no va a utilizar todos los canales, ya que es necesario para la operación y utilizado como un disipador de calor.
Paso 3:

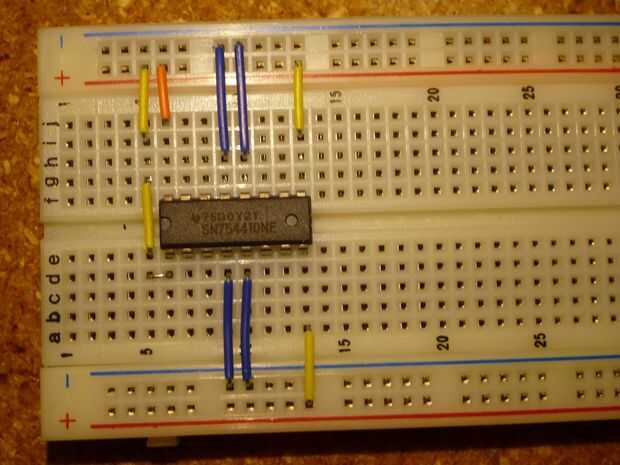

Conectar el pin 1 (1, 2EN) y pin 9 (3, 4EN) a carril (rojo) positivo en la parte superior (5.5V) alimentación. Estas son las clavijas de "activar". En este caso, queremos estar siempre en el. Así, cuando nuestra entrada (A) es alto, nuestra salida (Y) será alto. Pin 1 cubre salidas 1Y y 2Y mientras que perno 9 salidas 3 y 4 Y. He utilizado una serie de tres puentes tal como se muestra en la imagen en lugar de uno en la parte superior. Cuentas de pulcritud cuando tienes un montón de entradas y salidas
Nota: En algunos casos, puede ser necesario utilizar un 5.5V fuente para el microprocesador. Era capaz de correr unos 24 canales de ~ 100mA sin, pero cuando agregué más, necesitaba un 5.5V adicional fuente de corriente. I DC la pared adaptador trabajada gran.
Paso 4:

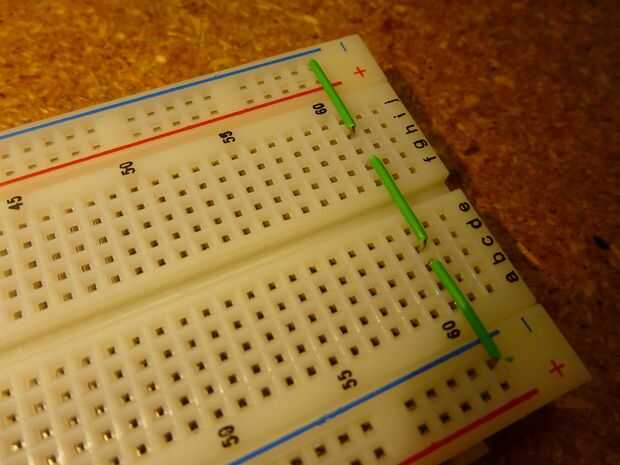

Conectar la tapa azul (negativa) y alimentación inferior carriles... de esta forma un terreno común.
Paso 5:

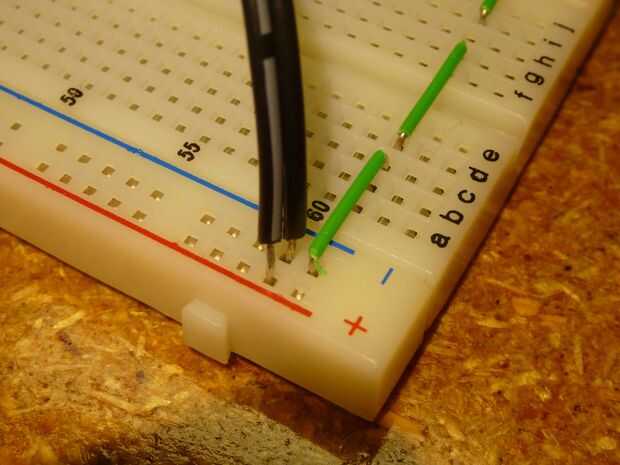

Conecte la fuente de alimentación de 12V para el riel inferior de alimentación (12V). Utilicé un adaptador de pared con un enchufe de 2.1x5.5mm. Esto es de donde las salidas apoyará su corriente. No exceda el amperaje de la placa... que busque con el fabricante.
Paso 6:

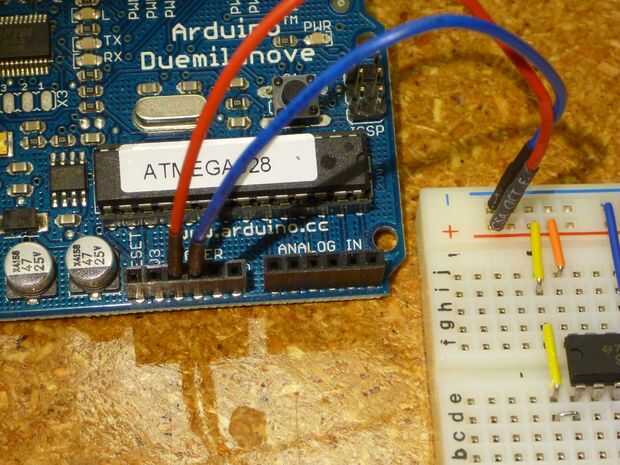

Conecte su microprocesador, en este caso, un Arduino Uno para el carril positivo de la lógica (5.5V) y el suelo (cualquier tipo). Los puentes van de 5V y GND en el cabezal de alimentación de Arduino.
Paso 7:

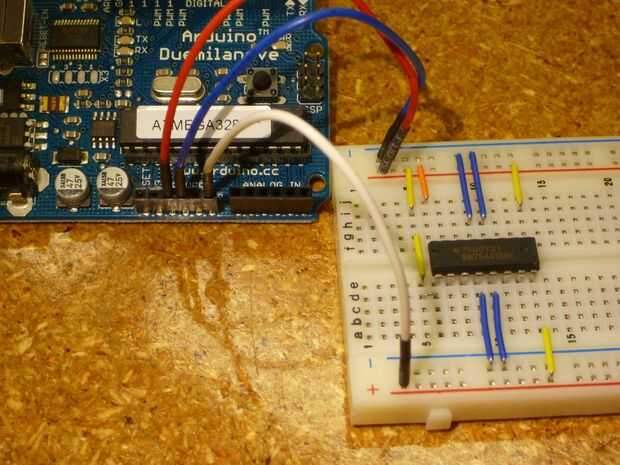

En este caso, también fui capaz de usar el carril de alimentación de fuente de 12V para alimentar el Arduino a través de Vin de la cabecera de la energía.
Paso 8:

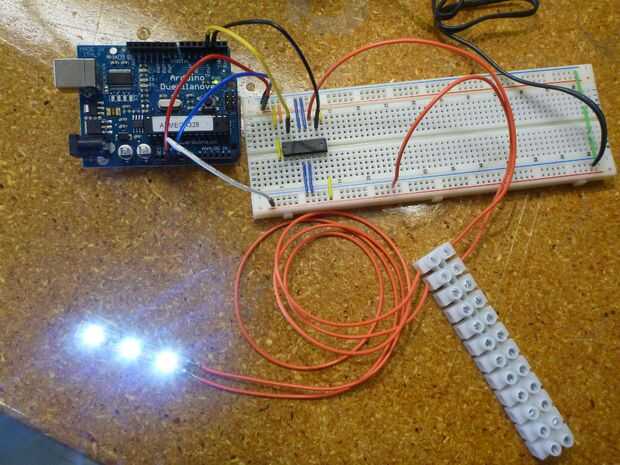

Conecte las salidas digitales deseadas en el Arduino, en este caso, 1 y 2 de la cabecera digital a los pines 2 (1A) y 7 (2A) en el SN754410ne.
Paso 9:
Conecte las salidas deseadas en el puente h cuádruple (1Y, 2Y, 3Y o 4Y) al nodo positivo en la tira de LED.
Paso 10:
Conecte el nodo negativo en la tira de LED para el carril de tierra.
Paso 11:

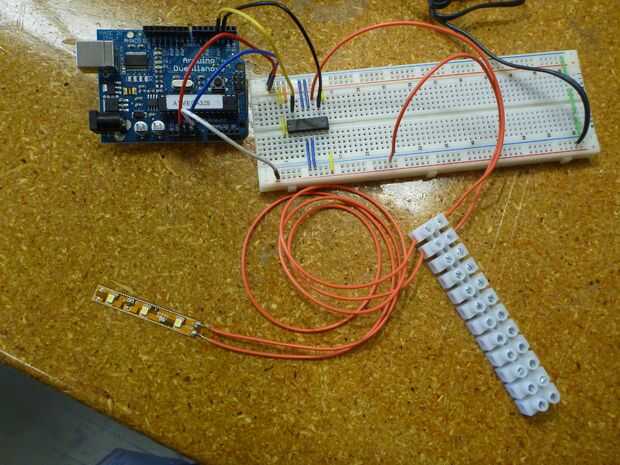

Enchufe y disfrutar de las luces. Por favor, echa un vistazo a cómo esta escala para arriba. En este caso tengo un Arduino MEGA conectado a unos 100 pies de tiras de LED de 40 canales. Impresionante.
Buena suerte
~ Zack
