Construir un temporizador de velocidad de obturador de cámara (3 / 9 paso)

Paso 3: Construir el circuito

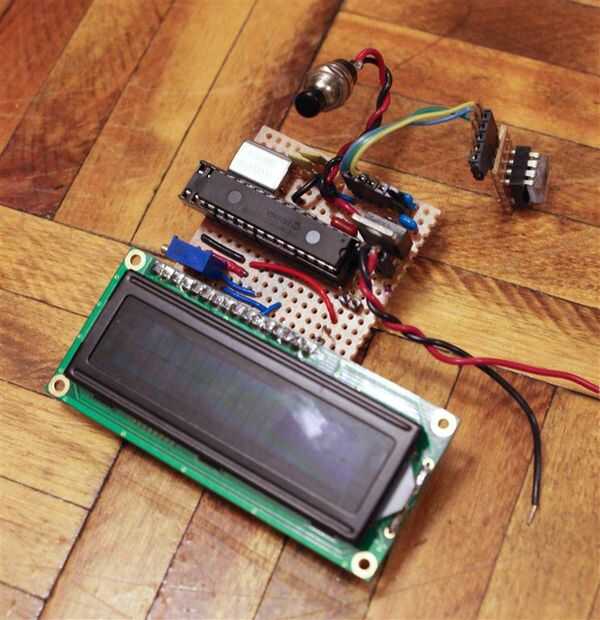

Un buen lugar para empezar es construir el circuito.  Mina había construido sobre placa perforada, pero perfboard o su método de montaje recomendado: circuito está absolutamente bien.  Una cosa importante a tener en cuenta es que los cables que el cristal de la foto deben ser lo más corta posible para que la señal de sincronización no está sujeto a un ruido excesivo de la señal.

Usé varios conectores en la placa para facilitar el montaje.  Muy recomiendo usando pins macho/hembra encabezado como un conector para el LCD, hace mucho más fácil de montar y el circuito de depuración.

El circuito incluye un regulador de 5V, por lo que la potencia de entrada al circuito puede entre 6V y 24V sin ningún problema.  Cualquier adaptador de pared CC debería funcionar sin problemas.

El esquema para los LED y sensores OPT101 también se incluyen en la esquina superior izquierda del esquema.

Cómo conocerla está trabajando:

Cuando se aplica la energía, la pantalla mostrará "Temporizador de velocidad de obturador película" y espera a que pulse el botón listo.  Cuando se presiona ready "Listo" aparece en la pantalla y el sensor está esperando luz!
