Construir un temporizador de velocidad de obturador de cámara (5 / 9 paso)

Paso 5: Montaje de los sensores

Para tener un rango de libertad para el sensor y LED para que las cámaras fotográficas de diverso tamaño y forma pueden ser acomodadas, hice dos segmentos de aluminio que tiene un número de posiciones sensor.  También se podría hacer de madera si lo prefiere.

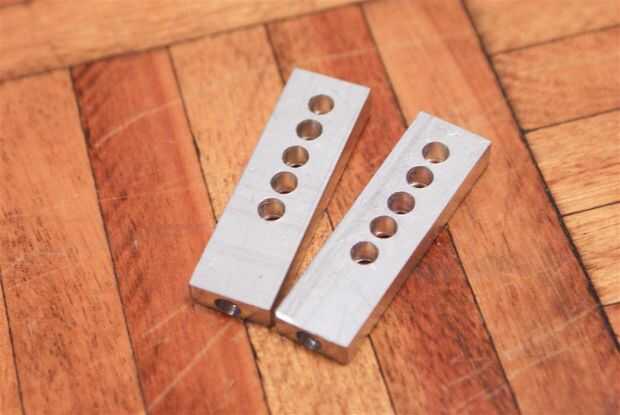

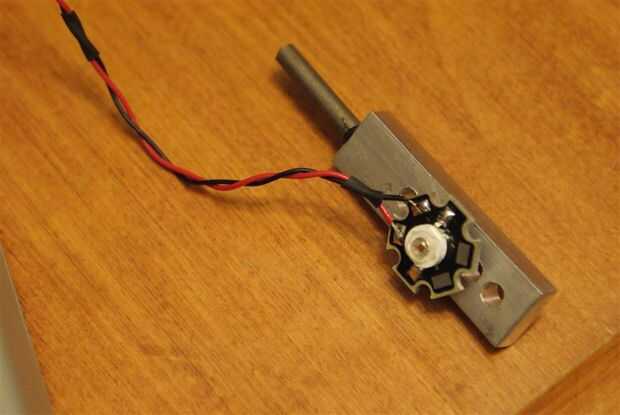

Para hacer montajes de sensor, corte y archivo de dos tiras de placa de aluminio de 1/4", 1/2" de ancho por 2" de largo.  Taladro de cinco agujeros espaciados 1/4" separados por el centro y el taladro con una broca de 3/16 bit. Taladre un orificio de 1/8" en el borde de la pieza como se muestra en la imagen siguiente.  Una barra de 1.5" de largo 1/8" de acero de epoxy dentro del orificio en el borde.  Los montes son ahora completados.

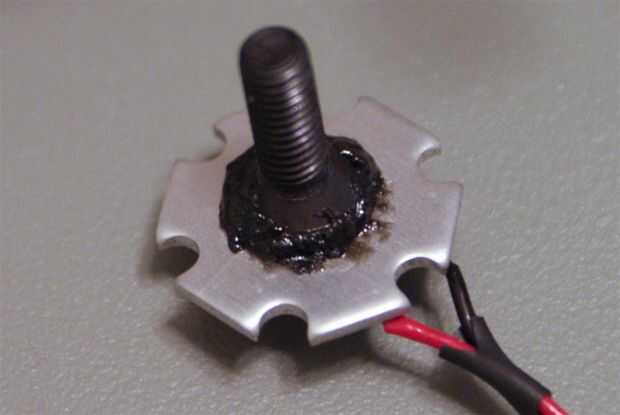

Para preparar el LED, soldadura + y - hilos de base estrella de los LED que no necesita ser calentado nuevamente.  Calor puede dañar el epoxi si no ha curado completamente todavía.  Epoxy, un tornillo en la parte posterior.

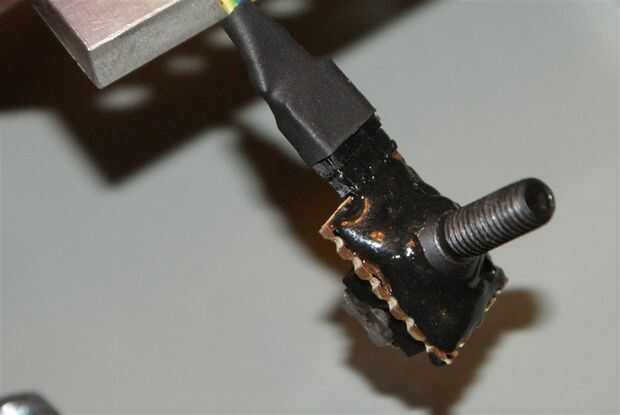

Para preparar el sensor, de la protección del circuito de la cabeza del tornillo con pegamento caliente.  Después de enfriado el pegamento caliente, pega el tornillo sobre el pegamento caliente con algunos epoxy y había recubierto todo con epoxi.
