Paso 7: montaje
![]()
![]()

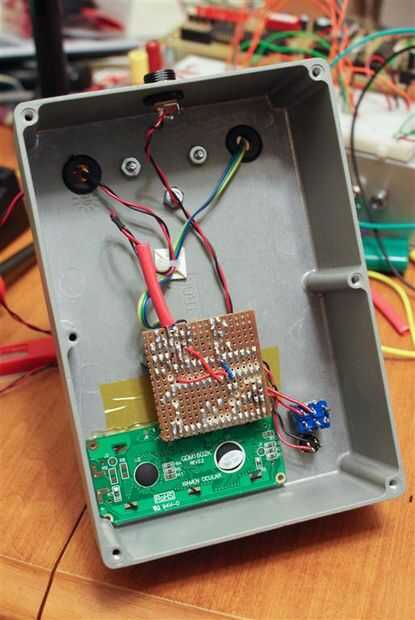

empecé con la electrónica. En primer lugar, coloque un poco de cinta adhesiva en el interior del recinto donde las patillas del conector LCD va a ser, para asegurarse de que no toquen la caja. He utilizado pegamento caliente para fijar la pantalla LCD, pero las tuercas y pernos se podría utilizar también. Coloque el interruptor y el botón y soldarlos a la placa. Hacer algunos cables de sensor de alambre, tubería del encogimiento del calor y pins hembra encabezado. Introducir los ojales en sus agujeros y pasar los conectores a través de ellos. Conectan a las cabeceras de pin de PCB. Puesto que el PCB es un conector, es fácil trabajar en él y luego lo conecte a la pantalla cuando haya terminado.
Use algunos tornillos, diente-arandelas y tuercas para fijar el base de soporte de réplica a la parte superior de la caja. Inserte la varilla de soporte de réplica de la base y coloque las abrazaderas en su lugar. Insertar los titulares de sensor y los sensores y conecte los cables del sensor.
