Paso 15: Esquema y cableado
La línea alambre es el alambre liso y el neutro es el alambre estriado !
Asegúrese de que el popper no está conectado cuando va a cablear!

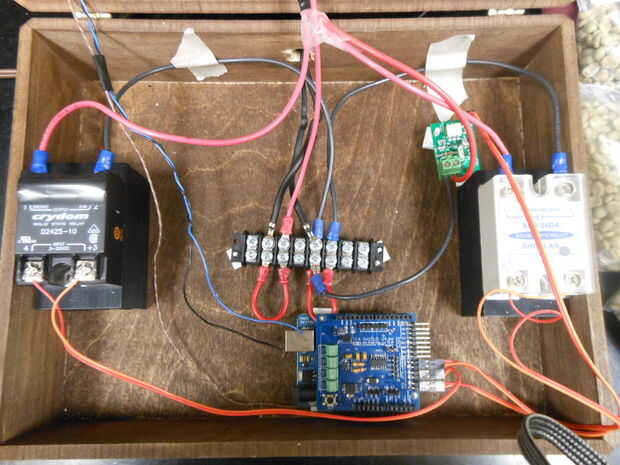

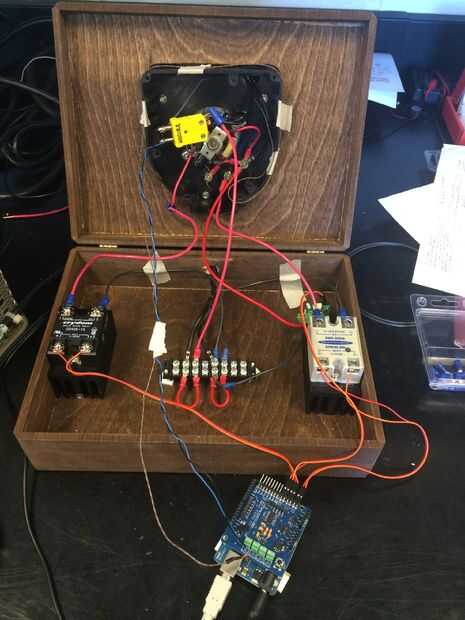

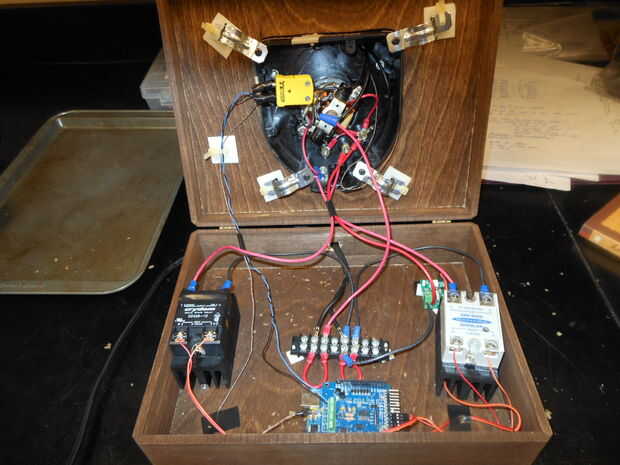

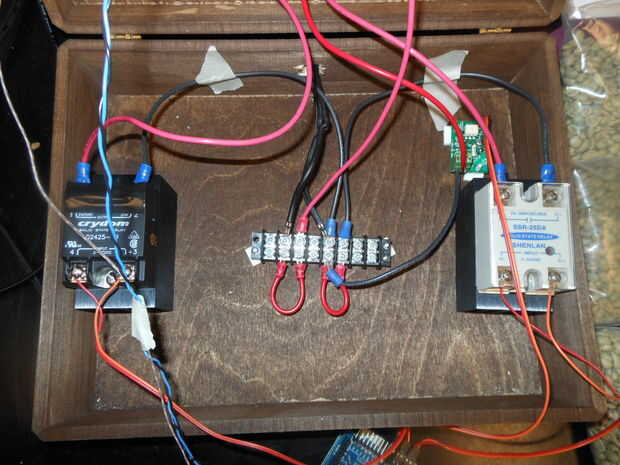

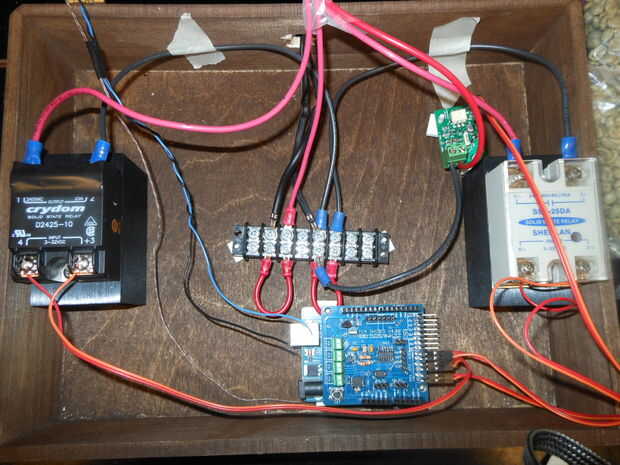

Intente su mejor para seguir el cableado que he incluido en las fotos de abajo.
-Los cables de línea y neutro vienen a la caja de bornes
-Puente de la línea y el neutro entradas para tener un bloque de más terminales de entrada.
-Tomar un trozo de alambre de conexión y conectar de una de las entradas de línea en el bloque terminal a uno de los conductores del interruptor. Utilicé un conector de alambre eléctrico para conectar estos dos juntos. El interruptor tiene un terminal de anillo, que tendrás que cortar y tira hacia abajo para conectar estos dos cables juntos.

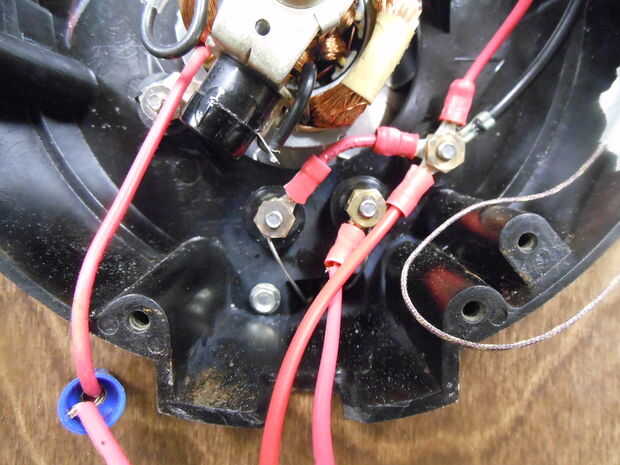

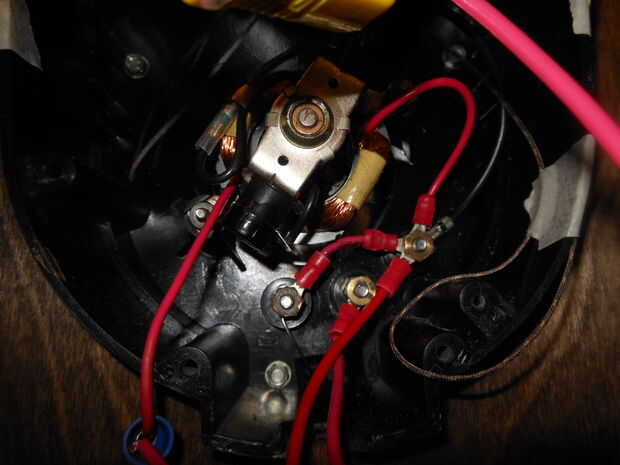

-Tome el segundo cable del interruptor y conectarlo a uno de los terminales existentes en la parte inferior de la tostadora.
-Conecte uno de los lados del cable calefactor a la terminal de la línea que sólo conectado el segundo cable del switch a.
-Conecte el otro extremo del cable calefactor a Pin 1 en el relé de estado sólido D2425.
-Conecte uno de los cables del motor al terminal de línea que conectó el cable calentador a.
-Conectar el otro cable del motor al Pin 1 en el rele de estado solido D2425-10.
-Conectar el un trozo de alambre de conexión de 2 polos en cada relé de estado sólido, al neutro del bloque terminal.
-Las cabeceras de alambre en OT1 y OT2 y los extremos pelados en pines 3 y 4 en los relés.
-Conecte un trozo de alambre de conexión de la línea y el neutro a las entradas de Detector de cruce cero.
-Conectar una cabecera de la salida del Detector de cruce cero i / O3.
