Paso 6: Corriente y voltaje medidas
LO SIGUIENTE REQUIERE QUE USTED TRABAJE CON TENSIÓN DE LÍNEA (120 VAC) - USTED DEBE TENER CUIDADO AL TOMAR MEDIDAS CUANDO LA MÁQUINA ESTÉ ENCHUFADA. SIEMPRE DESCONECTE LA MÁQUINA CUANDO NO LA USAS! ***
He incluido fotos de la DIS Asamblea de. Asegúrese de que el popper está desconectado!

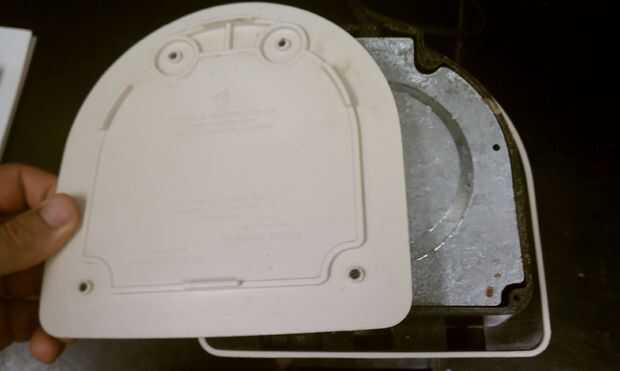

Empezar por retirar la cubierta de plástico abajo quitando los tornillos en la parte inferior.

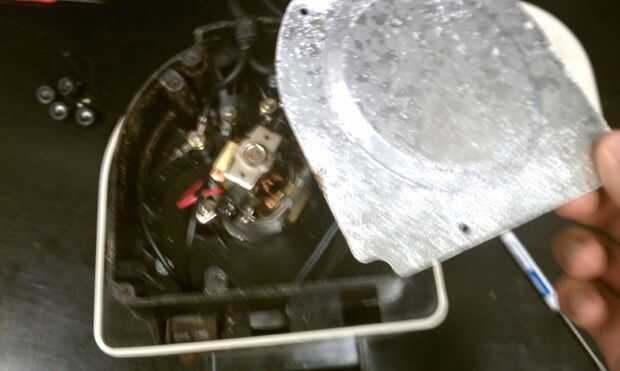

Habrá una placa de metal más. Retire los dos tornillos que la placa y entonces ahora será expuesto el cableado interno.

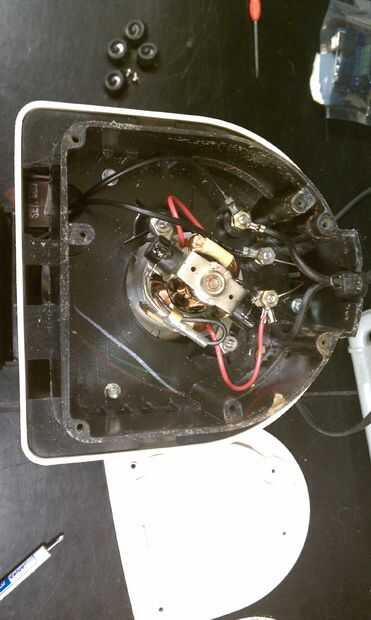

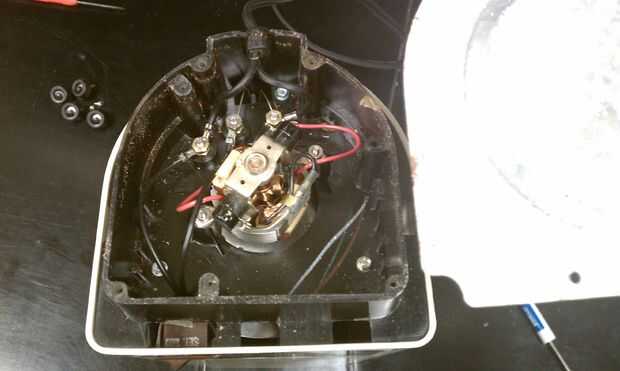

Los dos, cables de metal expuestos, que van hacia abajo en la máquina, corriente del generador.
Consumo de corriente
Medición de la corriente requiere conectar el multímetro en serie con el flujo de corriente a la bobina de calefacción. Si pones tus cables en paralelo, como cuando se mide la caída de tensión, se creará un cortocircuito masivo a quemar el fusible en el DMM y el calor puede evaporar el cable. De Ser cuidadoso no mida como se mide la caída de tensión!

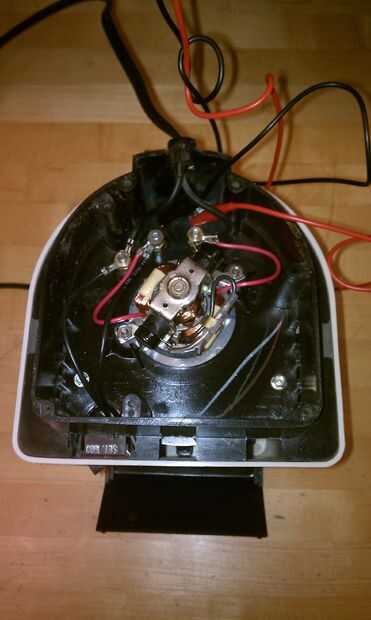

Para medir la corriente, quitar uno de los cables del calentador desde el terminal de tornillo. Conduce uno de su multímetro o Caimán Sujete el cable del calentador que desconectó. Coloque el otro multímetro plomo Cocodrilo clip o en el otro cable. Enchufe la máquina y encienda el interruptor. Me mide unos 12 amperios de corriente.
Caída de tensión
El voltaje de un tomacorriente de 120V es ya, Voltaje RMS. Por lo tanto mide sobre 108VAC en el calentador. Fluctuó entre 108.3 y 108,5, pero esas fluctuaciones son debido a los transitorios inherentes en la salida de voltaje de un tomacorriente de 120 VCA.
Resistencia
Podría también medir el voltaje y la resistencia en el calentador y luego aplicar ley de Ohm para calcular la corriente. Más información sobre la ley de Ohm aquí: http://en.wikipedia.org/wiki/Ohm's_law
A través de mis medidas, llegué a la conclusión que necesito un relé que puede cambiar al menos 12A!
