Construir un Tracker de puntero de ISS usando Adafruit HUZZAH ESP8266 (3 / 13 paso)

Paso 3: cableado

1. conectar el Motor paso a paso a la Junta de TB6612 conductor:

  • Gancho de una bobina de motor paso a paso motor (rojo y amarillo)
  • Gancho de la segunda bobina para Motor B (verde y gris/marrón).

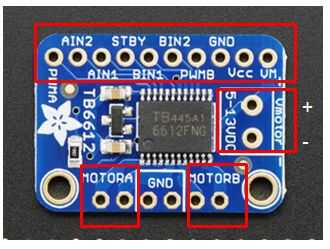

Controlador TB6612

Dispositivo de

MOTOR A

Paso a paso (rojo y amarillo)

MOTOR B

Paso a paso (verde y gris/marrón)

VMotor V+

Fuente de alimentación + 12V

VMotor Toma de tierra

12V - tierra
