Paso 5: energía

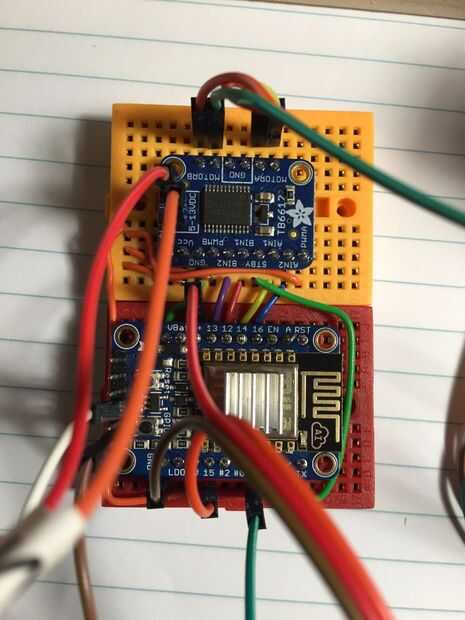

4. Conecte la fuente de alimentación 12v DC (GND) de V-y V + pernos en el lado de la Junta de Vmotor de TB6612. Conecte la fuente de alimentación de 5v DC a la tierra y V + en la tarjeta de ESP8266 Huzzah (el mismo conector que el conector USB/FTDI.)
Debe encender el 5V primero o al mismo tiempo, como la fuente de 12v. Usé una vieja fuente de alimentación portátil que proporciona 5v y 12v. De lo contrario, sólo conéctelos a una regleta y utilice el interruptor de encendido/apagado.
5. comprobar el cableado, especialmente energía y terrenos. Aplicar 5v o 12v a las patas de la ESP8266 que no sea V + y GND causará la falla instantánea!
NOTA SOBRE LA ALIMENTACIÓN:
Si en tu alimentación suficiente, podría causar la ESP8266 reiniciar varias veces o no ser capaz de conducir el Motor de pasos.
Aunque el ESP8266 Huzzah puede apoyar una fuente de 12v, su regulador se calientan algo como camina el voltaje para el módulo de ESP8266, así que decidí usar una fuente de 5v independiente a la ESP8266 HUZZAH y lleva una fuente de alimentación de 12v directamente sobre el poder de TB6612 Vmotor. Asegúrese de dejar las GNDs y 3v lleva todo en su lugar.
También, Steppers pueden conseguir muy calientes sin limitación de corriente. Por lo tanto, asegúrese de enviar un comando "STOP" (véase abajo) para cambiar el TB6612 a la espera que extrae energía de los pasos. Utilice el comando "START" volver a aplicar potencia.
Usted puede decir que el poder se ha quitado de los pasos, si fácilmente puede girar el eje (y el paso a paso es fresco al tacto).
