Paso 17: Conecte la batería a la UBEC
En este paso se fije el arnés de cableado a la batería y el UBEC al arnés de cableado.
Los varios pasos requerirá proveer varios componentes de electricidad. Además de obviamente necesitamos energía de la batería para el tricopter volar.

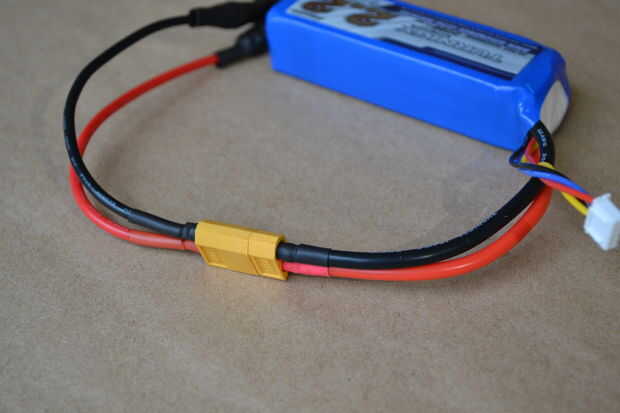

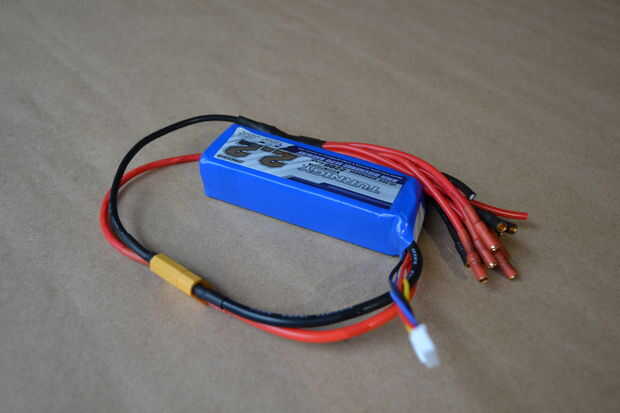

Se Haz iniciados en nuestro sistema eléctrico colocando el arnés de cableado para el enchufe de la batería. El arnés de cableado tiene dos propósitos. En primer lugar, parte la salida de la batería en seis partes para que nos podamos conectar todos nuestros componentes. En segundo lugar, se adapta el enchufe XT60 de la batería a conectores de 3,5 mm bala, que son los conectores de los CES y los conectores que ponemos en el UBEC hace unos pasos. Simplemente enchufe el conector XT60 macho de la batería en el conector hembra XT60 en el arnés de cableado.

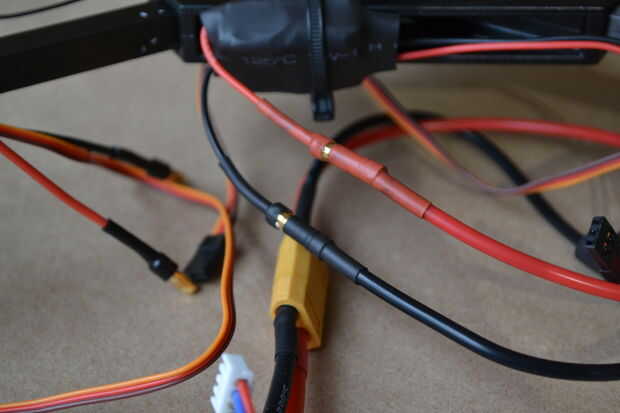

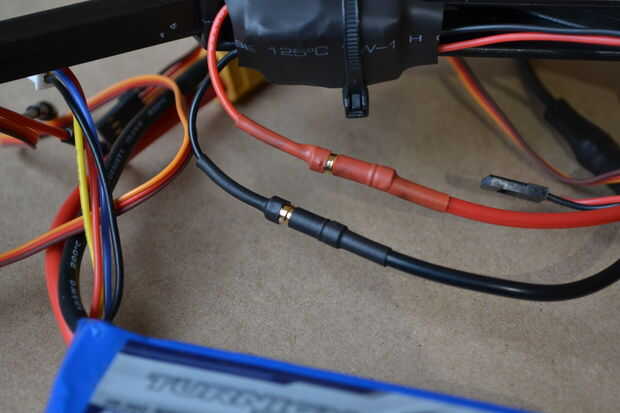

El controlador de vuelo KK2.1 y la tarjeta de programación ESC (que vamos a utilizar en el paso siguiente) funcionan con el UBEC. Como se explica en el paso 15, el UBEC transforma el 11.1V de la batería a 5V. Así que el siguiente paso en el sistema eléctrico de tricopter lo montan es asociar el UBEC a la batería mediante el arnés de cableado. Recoger cualquier cable rojo del arnés de cableado y conéctelo con el cable rojo en el UBEC. Luego elegir cualquier cable negro del arnés de cableado y conecte el cable negro el UBEC.
