Paso 2: Conecte los brazos al centro de Tricopter
En este paso empezaremos a montar el Rotor Bits tricopter marco. El primer paso es colocar los tres brazos al concentrador central.

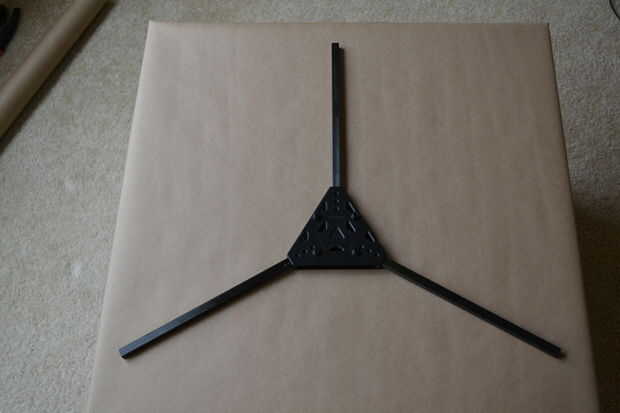

Ahora que ha ordenado todas las piezas de tricopter y soportaron la espera insoportable para sus piezas llegar en el correo, es hora de comenzar a construir su tricopter. Primero montaremos el marco de tricopter pedacitos de Rotor. El primer paso de este proceso es unir los tres brazos de tricopter (los tubos de fibra de carbono de 250mm) en el buje de tricopter.

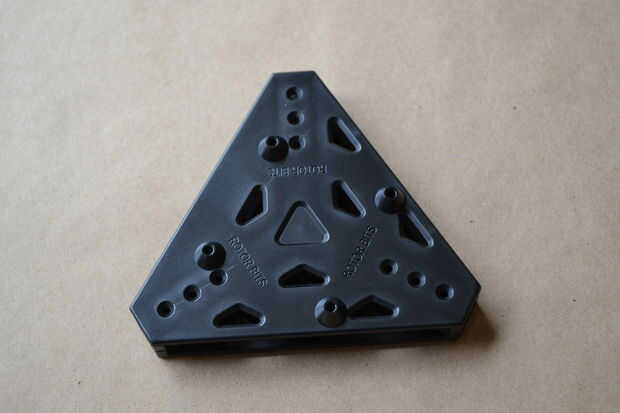

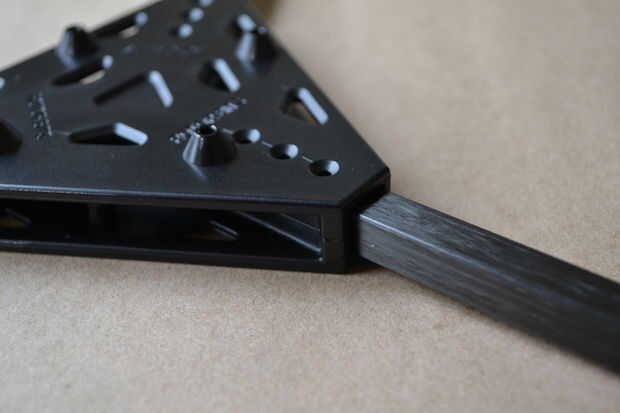

Si usted toma una mirada en el eje de Rotor Bits tricopter, podrá fácilmente identificar los tres agujeros en el cual insertamos los brazos tricopter la Plaza. Simplemente tomar cada brazo y coloque uno en cada orificio como se van.
Mientras que están examinando el cubo tricopter, debe identificar la parte superior e inferior del cubo. Un lado del cubo tricopter notará cuatro puntos de anclaje cónico. Más adelante utilizaremos estos puntos de montaje para conectar el controlador de vuelo KK2.1. Así, el lado con estos bujes cónicos es la parte superior.
A continuación nos será permanentemente Acople los brazos usando dos tornillos y tuercas para cada uno. Primera aunque necesitamos perforar agujeros a través de los tubos de fibra de carbono. La forma más sencilla de hacer esto es utilizar los orificios previamente perforados en el centro de tricopter como plantillas de perforación. Ahora, a pesar de que hay tres orificios en el cubo de tricopter para cada brazo, creo que es suficiente usar solamente dos de ellos, los dos. Así, con una broca de 3mm (o un 1/8 en estará lo suficientemente cerca) Perfore un agujero a través de cada brazo de los dos orificios en el cubo de tricopter exteriores.

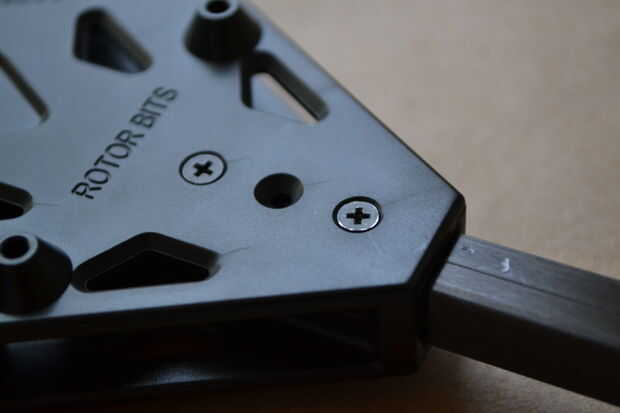

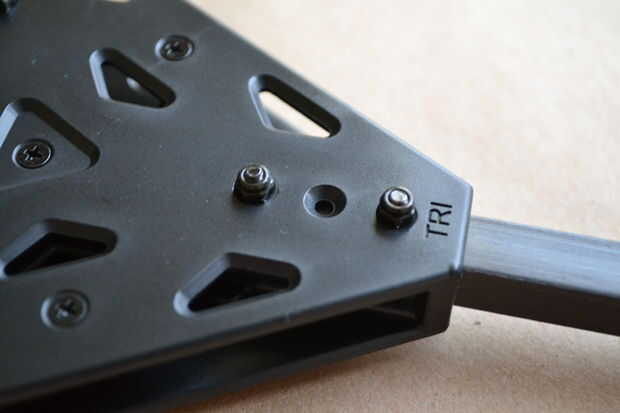

Finalmente, inserte uno de los tornillos de 2,5 mm a través de cada orificio de la parte superior del cubo tricopter al fondo y una tuerca ciega en el otro lado del palillo.
