Construir un Tricopter con pedacitos de Rotor (36 / 36 paso)

Paso 36: Apéndice B: agregar LEDs

Este paso adicional le mostrará cómo poner LEDs en su tricopter que están controlados por un interruptor en el transmisor.

Teoría de la

Antes de comenzar el proceso de conectar LEDs al Rotor pedacitos de tricopter y cableado hasta trabajo, desean tomar un momento para cubrir un poco de información para que el proceso hará más sentido.

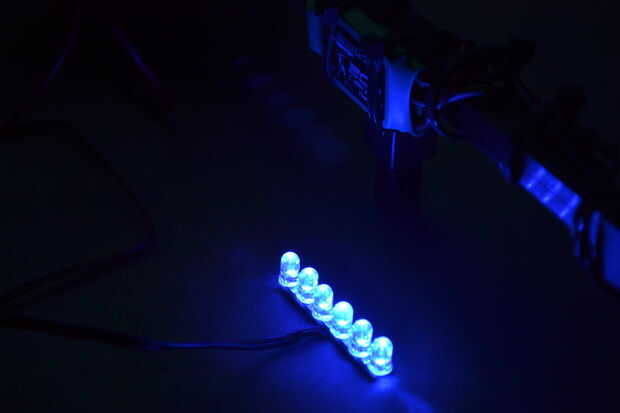

Los LEDs que usaremos en el tricopter son tiras de seis LEDs de HobbyKing. Vamos a utilizar dos colores diferentes. Esto nos permite poner dos tiras de un color en los brazos de dos delanteros, y una tercera tira en un color diferente en el brazo posterior. Así, al volar, especialmente al volar al atardecer, será más fácil para nosotros decir qué lado de la tricopter es frontal. Así, por ejemplo, en este Instructable, estoy usando dos tiras de LED azules en los brazos delanteros y una tira de LED verde en el brazo posterior. Usted puede elegir cualquier color que desee, sin embargo, muchos diversos colores están disponibles:

• Azul: HobbyKing 6LED-BL
• Verde: HobbyKing 6LED-GR
• Blanco: HobbyKing 6LED-WH
• Amarillo: HobbyKing 6LED-YE
• Rojo: HobbyKing 6LED-RE

Las tiras de LED funcionan con 12V, que, como ocurre, es la potencia suministrada por la batería. ¿Así, sólo podríamos conectamos los LEDs directamente a la batería, pero la pregunta es, debe conectarse en serie o en paralelo?

La respuesta es, que queremos las tiras de alambre lo LED en paralelo. Aquí está el porqué:
Nuestra batería suministra 12V y cuanto LED interesado, sin límite de corriente (parte de la razón utilizamos baterías LiPo para multirotors es porque puede descargar una corriente muy alta, mucho mayor que sería necesario para cualquier número de LEDs nos podemos meter en nuestro tricopter). Si fuéramos a las tiras de LED en serie, que 12V se distribuirían entre las tres tiras de LED. Así, cada tira de LED que 4V, no es suficiente para ejecutar los LEDs.

Con los LEDs en paralelo, sin embargo, cada tira de LED obtiene 12V. En paralelo, la corriente necesaria para el sistema es la suma de la corriente requerida por cada tira de LED. Pero, como acabo de mencionar, actual no es ningún problema para nuestra batería. 12V para cada tira es bastante agradable y brillante. Por lo tanto, hemos cableado las tiras de LED en paralelo, con todos los cables negativo conectados junto y todos los cables positivo conectados junto.

Si desea más información sobre cableado LED, hay un agradable y sencillo tutorial en http://www.quickar.com/ledbasics.htm.

Sin embargo, hay un tema más para abordar aquí. Creo que es bueno poder encender y apagar los LEDs. Si usted está volando en la luz del día, que desee apagar el LED, o tal vez simplemente no quiere todo el tiempo. Estaremos agregando un interruptor en el circuito del LED. Lo bueno es que vamos a utilizar el interruptor del encendido y apagado por el receptor, por lo que podemos encender y apagar los LEDs distancia con el transmisor de radio. En concreto, vamos a utilizar el interruptor CH6 para controlar los LEDs.

Vamos a llegar a la construcción.

Crear mazos de cables

Lo primero que debemos hacer es hacernos algunos arneses de cableado para conectar los pines de jumper en las tiras de LED a los conectores de bala en la batería. Usted necesitará dos arneses de cableado: la primera va de tres pines de puente para un conector bala masculino y la segunda va de tres pines de puente para un conector cilindrico hembra.

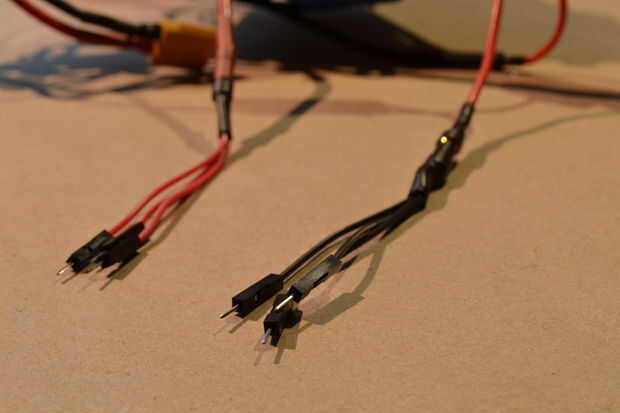

Así que tomar dos cables de puente macho rojo y dos cables de puente negro de macho a macho y cortar cada uno por la mitad. Tira de los extremos de los cables por unos de 1/2 pulgada. Tomar los tres cables rojos y trence los extremos. Luego, doble ligeramente los extremos torcidos. Repita este procedimiento de torsión para los tres alambres negros.

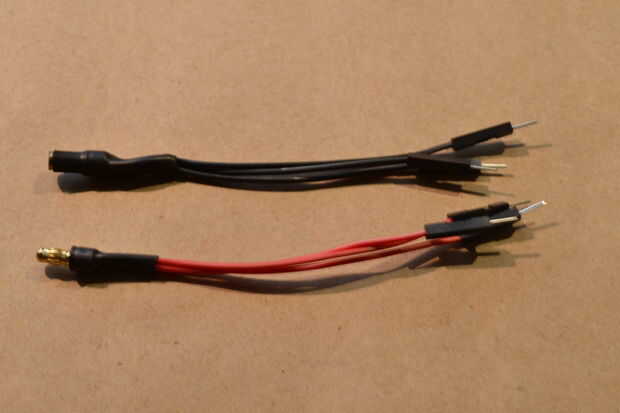

Luego, romper su soldador y, usando el mismo procedimiento que utiliza para soldar conectores de bala para el UBEC (check https://www.youtube.com/watch?v=B9yY9Kk4bEA para un rápido tutorial) soldar un conector cilindrico hembra a los cables negro y un conector macho bala a los cables rojos.

Soldadura de conectores de bala al interruptor controlado por el receptor

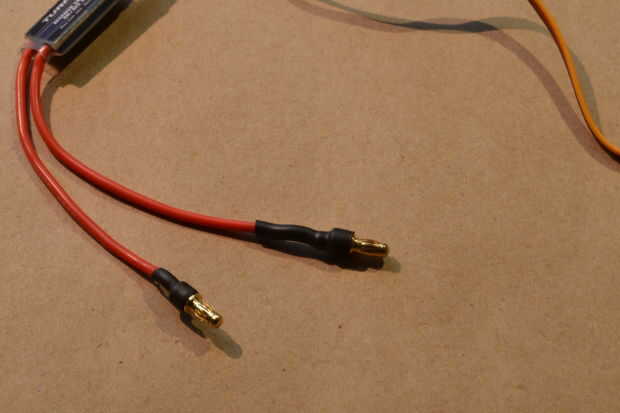

Tendremos también la necesidad de soldar conectores de bala a los cables del interruptor controlado por el receptor desde el conmutador viene con estos conduce sin terminar. Utilice el mismo procedimiento que se utilizó al soldar conectores de bala para el UBEC.

Conectar los LEDs a la Tricopter

Bien, es finalmente tiempo para conectar los LEDs al marco tricopter y conectarlos eléctricamente al resto del sistema. Como antes, vamos a hacer todo el cableado y comprobar que todo funciona como esperaba, antes de realmente fijar todo a la estructura.

1. Conecte uno de los conectores de bala que usted soldado sólo en el interruptor controlado por el receptor, que, no importa que el cable negro (negativo) del mazo de cables de la batería.
2. Conecte el arnés del cableado rojo realizados en el positivo (rojo) del mazo de cables de la batería.
3. Conecte el otro mazo, un negro, a la iniciativa libre del interruptor controlado por el receptor.
4. Finalmente, conecte los tres cables del mazo de cables negro a los pines exteriores de las tres tiras de LED. Entonces conecte los tres cables del mazo de cables rojos a los pins de la mediados de las tres tiras de LED.

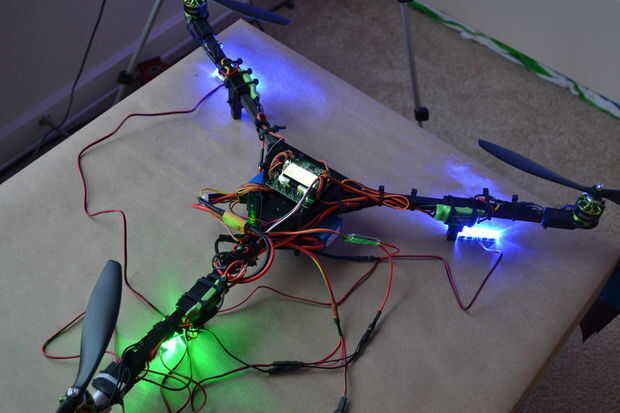

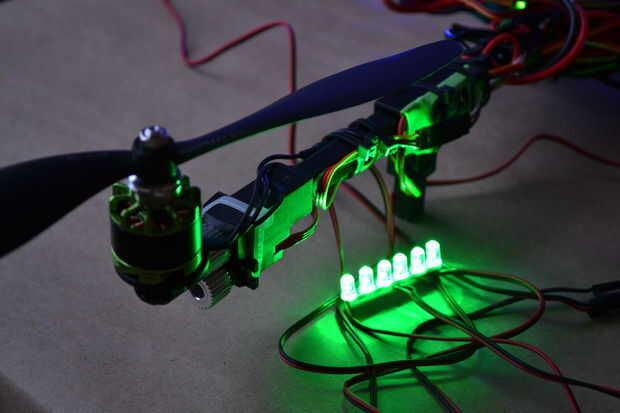

Ahora que tenemos todo el sistema de LED con cable, vamos a probar los LEDs sólo para asegurarse de que todo funciona antes de empezar empatando zip todo el marco (será molesto para deshacer esto si nos encontramos con que los LEDs no funcionan después de hacerlo). Conectar la batería a los cables y encienda el transmisor de radio. Entonces, si el LED no ha encendido ya, que pasaría si su conmutador CH6 pasa a ser el ya, llevar el interruptor. Usted debe ser capaz de encender y apagar los LEDs. Los LEDs también deben ser bastante brillantes, queremos verlos claramente desde lejos después de todo.

Sujetar todo a la estructura

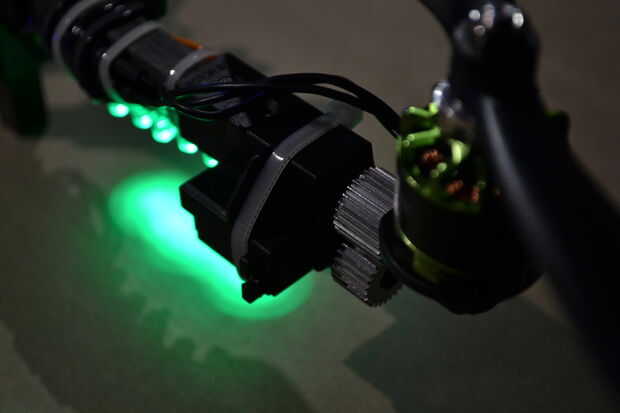

La última cosa que hacer es conectar todo al marco tricopter. Como lo hemos hecho con todo el resto de los componentes de tricopter, me gusta usar ataduras de cremallera para esta tarea. Hay un dato muy importante a tener en cuenta mientras están montando sus tiras de LED. Fibra de carbono es eléctricamente conductor, su clase como mina de lápiz que podría haber utilizado en clase de Ciencias de la escuela primaria. Los tubos de fibra de carbono que se utilizó para construir el tricopter tienen una capa que pretende evitar que los tubos de conducir corriente eléctrica, pero la capa es muy delgada. Los picos poco metales en la parte inferior de las tiras de LED, los cables de los LEDs, son más capaces de penetrar en esta capa. Esta situación dará lugar a un cortocircuito eléctrico, que pueden dañar su tricopter. Realmente esto aprendí la manera dura y un cortocircuito eléctrico frito una de mis tiras de LED (concretamente se fríen las resistencias). También huele muy mal. De todos modos, para evitar este problema, colocar unas pocas capas de cinta aislante en los brazos de tricopter. Esto hará que una almohadilla de montaje no conductora agradable para las tiras de LED.

Entonces, después de montar el LED tiras con ataduras de cremallera en la parte superior los botones de la cinta aislante al armazón tricopter, Monte el interruptor controlado por el receptor al centro Rotor pedacitos de tricopter. Por último, fijar todos los cables para que no terminen con el cableado suelto encontrando su manera en las hélices.

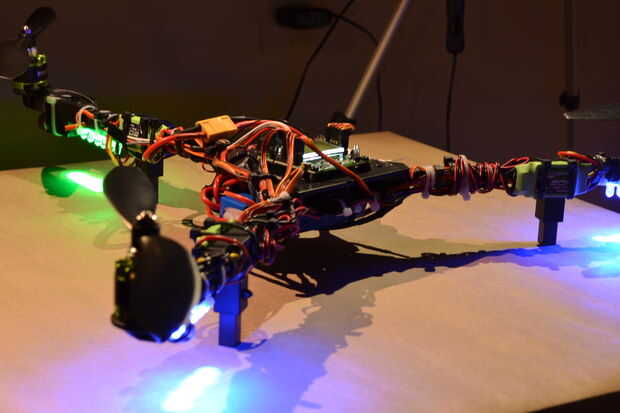

Y listo! En este punto su tricopter probablemente se ve realmente loca, como una especie de artilugio científico loco con LEDs y cables por todas partes. Realmente creo que le queda muy bien, especialmente con los LEDs. ¡ Disfrute de su tricopter mucho más brillante!
