Paso 3: Montar el Rotor Bits Servo montaje conjunto
En este paso montaremos el conjunto de montaje de servo pedacitos de Rotor.

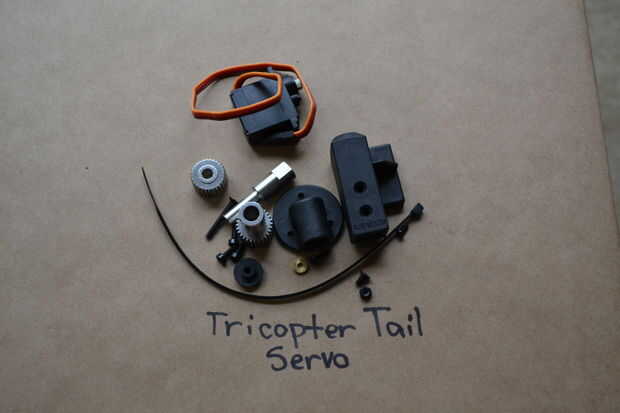

Una de las cosas que es un poco frustrante sobre HobbyKing es que, a pesar de que la mayoría de sus productos es muy agradable, como el servo del Rotor pedacitos montaje conjunto para el motor trasero de la tricopter, parecen olvidar que es necesario incluir instrucciones con sus productos más complicados. El Rotor Bits servo monturas es un buen ejemplo de esta supervisión. El kit es bastante complejo, hay un total de dieciocho piezas, y he sido incapaz de encontrar las instrucciones, o incluso tanto como algunos consejos útiles, en cualquier lugar.
De todos modos, eso es suficiente para mi diatriba poco, espero que esta página corrige el problema de la falta instrucciones para el conjunto de montaje de servo pedacitos de Rotor.
Montaje Montaje del Servo

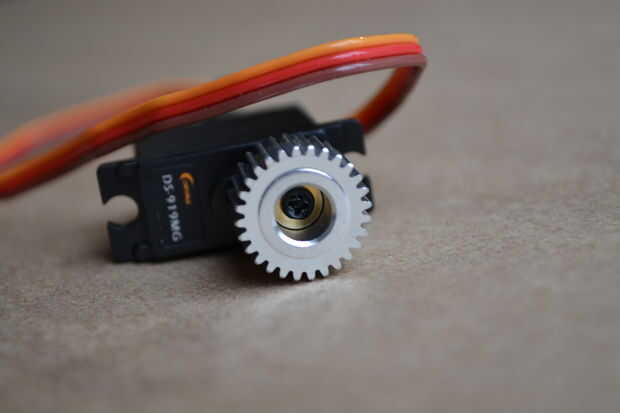

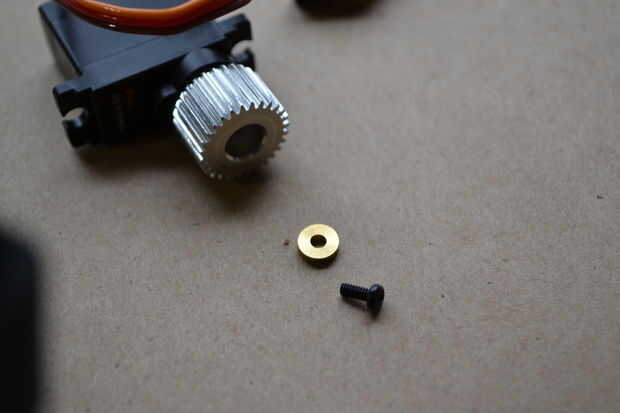

- Pulsa el pequeño engranaje de metal sobre el cuerno del servo. Entonces, encontrar el buje pequeño de latón y el tornillo pequeño. Inserte el buje de bronce del engranaje del metal. Por último, utilice el tornillo pequeño para enganchar el engranaje de metal para el cuerno del servo. Entonces apartar el servo con engranajes acoplados.

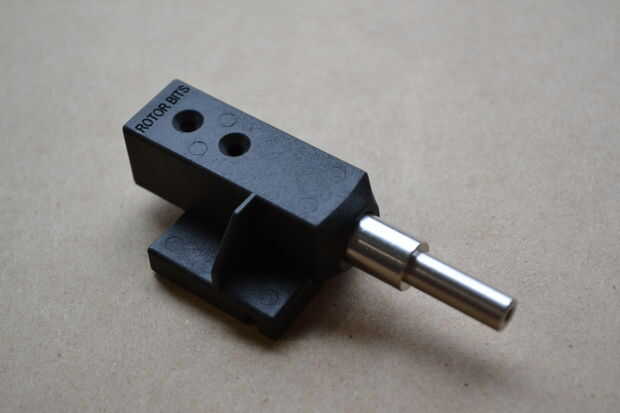

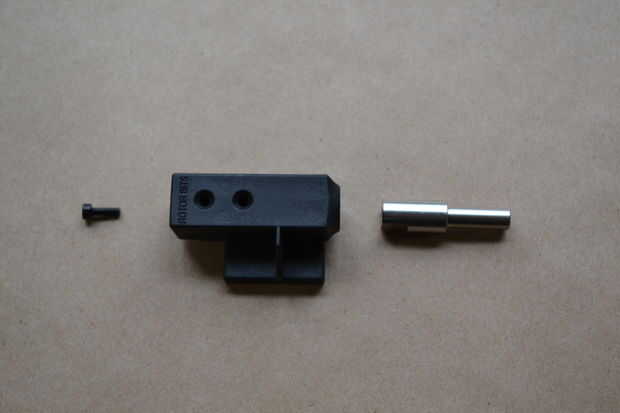

- Encontrar la pieza de plástico más grande, el eje de metal y uno de los tornillos de longitud media. Presione el eje metálico en la pieza de plástico. Debería ver que la forma del metal eje coincide con la forma del orificio en la pieza de plástico. A continuación, inserte el tornillo a través de la abertura en la pieza de plástico cuadrada y enrosque en el eje metálico.

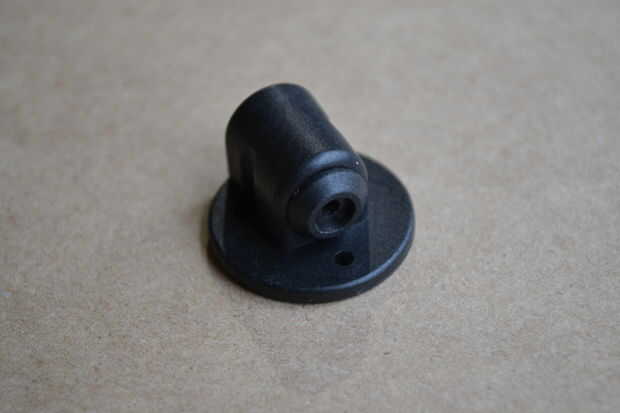

- Encontrar la bancada redonda y pequeña tapa de plástico. Simplemente inserte la pequeña tapa de plástico en el montaje del motor.

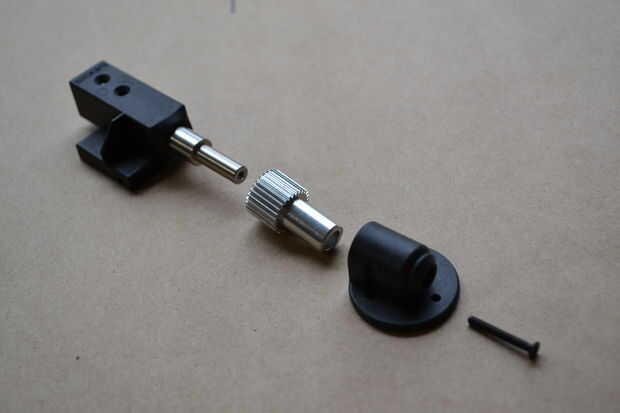

- Ahora vamos a empezar poniendo todo junto. Encontrar la pieza de plástico grande con eje metálico adjunto, montaje del motor, el eje del engranaje grande y el tornillo largo. Poner el eje del gran engranaje en el eje de metal más pequeñas, primero del engranaje lateral. Luego poner el montaje del motor sobre el eje de engranaje grande. Por último, utilice el tornillo largo para conectar la pieza; No apriete el tornillo demasiado apretado o montaje del motor será incapaz de moverse. Es probablemente una buena idea utilizar un poco de bloqueo de rosca para sujetar el tornillo en su lugar.

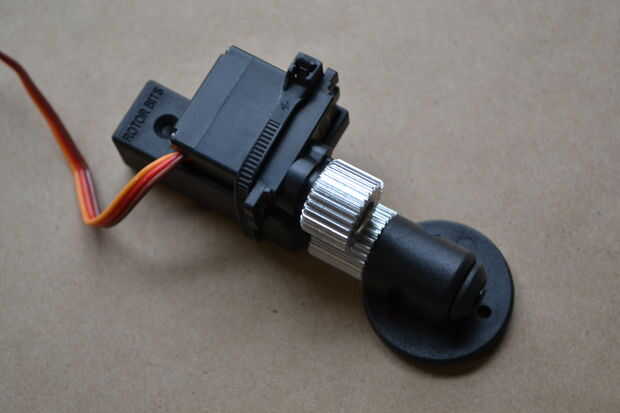

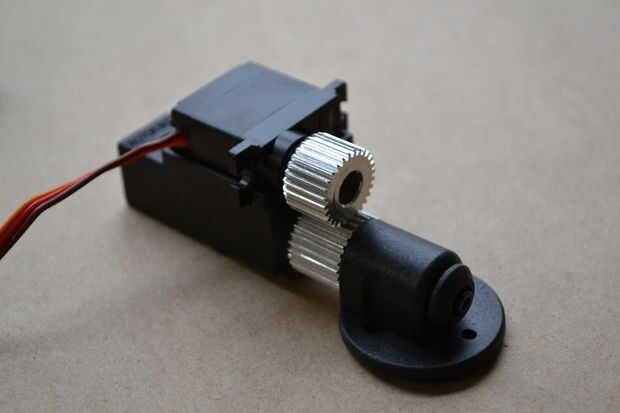

- Ahora toma el servo con engranajes acoplados y coloque en la bandeja rectangular en la parte inferior de la pieza de plástico grande. Asegúrese de que insertar el servo para que los engranajes del acoplamiento. Utilice la brida para fijar el servo.
Centrado el cuerno del Servo
Hay un paso pasado, ligeramente-difícil, para conseguir el montaje de servo de Rotor Bits funciona correctamente. Necesitamos para asegurarse de que el servo montaje tiene el nivel correcto de movimiento. Cuando el servo está centrado, queremos la hélice para el nivel de la tierra, y queremos que el motor a 90 grados en cada dirección de la inclinación.
La forma más fácil para ajustar rango del servo montaje de movimiento es:
- levante ligeramente el servo para soltar los engranajes.
- montaje del motor de inclinación de 90 grados a un lado
- girar el cuerno del servo a un extremo de su rango de movimiento para el mismo lado
- poner el servo hacia abajo por lo que nuevamente los engranajes
Probar el rango de movimiento inclinando manualmente el montaje de servo. Desea el soporte de servo a 90 grados a cada lado de la inclinación.
