Paso 8: Montaje de los motores
En este paso damos tres motores para los tres soportes del motor.
El Rotor Bits tricopter marco ahora es totalmente montado. Así, para la siguiente parte importante de nuestra fabricación tricopter se se unen los distintos componentes electrónicos con la estructura, y luego más adelante nos centraremos en la programación del controlador de vuelo.
Los primera se instalará los componentes electrónicos son los motores. Creo que es aconsejable instalar los motores primero porque necesitamos algunas más agujeros en los soportes del motor Rotor pedacitos de taladro y creo que merece la pena hacer esto para proteger el controlador de vuelo y CES de cualquier daño que pudiera ocurrir por el proceso de perforación.
Taladro de agujeros de montaje

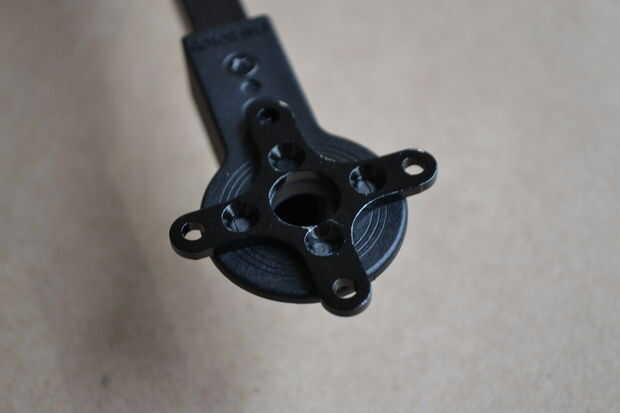

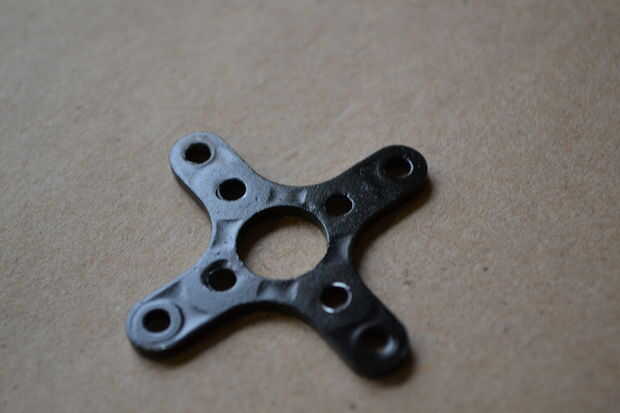

Como tenemos con la perforación en este Instructable, usamos las piezas como plantillas para la colocación de los agujeros. Si nos fijamos en cada una de las cajas en las que los motores han sido empaquetados, encontrará un fino metal + en forma de placa de montaje. Los agujeros que queremos usar son las que más cercanas al centro de la placa de montaje.

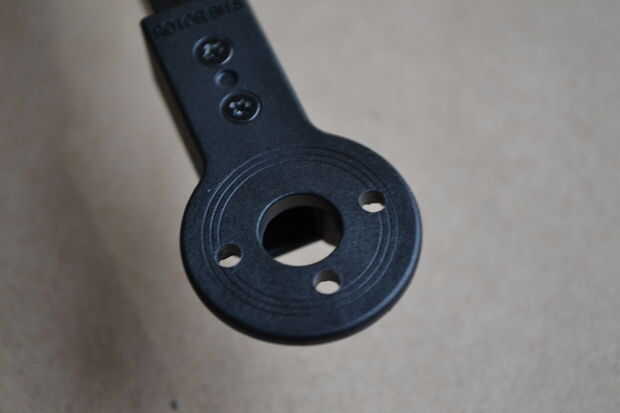

Elija uno de los Bits de Rotor motor monta para ir primero y el centro del agujero grande en medio de la placa con el orificio grande en el medio de montaje del motor de Rotor brocas metal. Use un lápiz para marcar las ubicaciones de los orificios de montaje. Tenga en cuenta que no podrás usar el orificio de montaje directamente sobre el brazo.

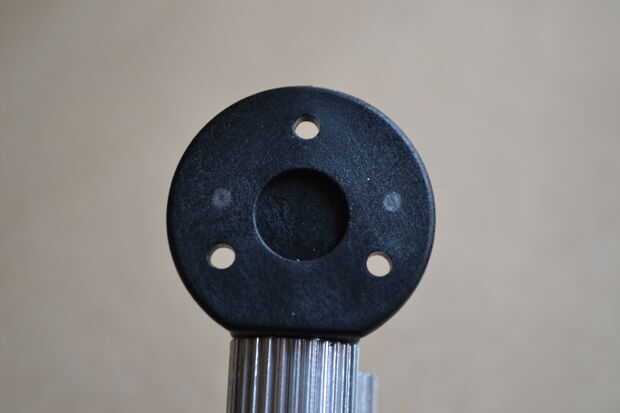

Luego, usando un 3/16" bits, Taladre tres agujeros en los puntos que marcó.
Conectar los motores

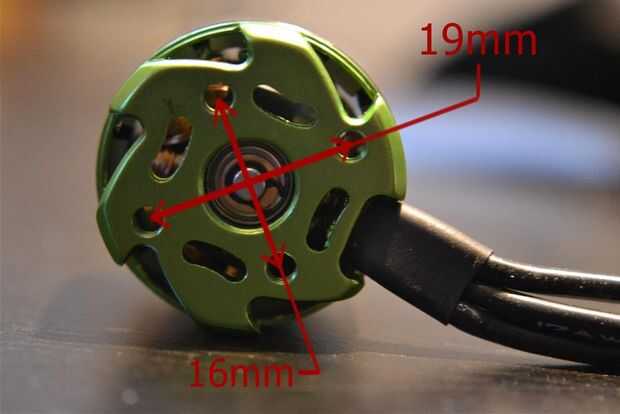

Con todos nuestros agujeros perforados, ahora podemos conectar los motores. Usted notará cuatro orificios roscados en la parte inferior de cada motor. Lo que usted probablemente no notará, porque es muy difícil ver con el ojo desnudo es que los cuatro agujeros de montaje no son realmente equidistantes alrededor del agujero central. Dos de los orificios diametralmente opuestos son espaciados aparte 19mm y los otros dos se espacian aparte 16mm.
Esto significa que usted tendrá que girar los motores en los soportes del motor hasta que los tres orificios. Así que hacer esto y mientras estás en ello, tratar de hacer la cara del alambre hacia el centro donde va a ser más seguro que si hace frente hacia fuera.

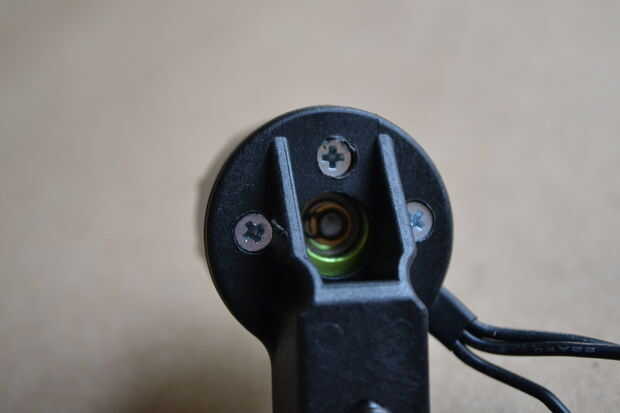

Usando los tornillos más grandes con motores, fije tres tres motores para los tres soportes del motor, incluyendo el soporte del servo. Utilice una broca de bloqueo de rosca en el extremo de cada tornillo para asegurarse de que los tornillos no afloje con las vibraciones de tricopter durante el vuelo.
