Construir un tricorder de "trabajo" (4 / 13 paso)

Paso 4: construcción de la "cabeza"

La parte superior, inferior, medio y del tricorder están hechos de pino 1 x 4 (que es en realidad 3/4 x 3,5 pulgadas).  Los lados de la cabeza son sólo algunos trozos de álamo de 1/4.  Mi cartón es aproximadamente 1/4 de pulgada que me da las dimensiones mágicas: 3.5 pulgadas menos los lados dos álamos, menos dos lados cartón = 3,5 (2 x 1/4) - (2 x 1/4) = 3,5 - (1/2 + 1/2) = 2.5, que es la anchura del iphone.  (Mina realmente funciona a 2 5/8, que coincide con el caso de mi teléfono).

Corte una pieza de pino de la misma longitud que su caja de cartón (quizás un pelo más largo)--cerca de 5 pulgadas.  Esta es la tapa superior.  La tapa superior del tricorder tiene un perfil semicircular.  Sólo trazó un arco en los ambos lados, luego utiliza un drawknife para tallar hacia fuera.  Se pueden utilizar sierras, raspadores o sanders.  No te molestes en refinar la forma demasiado--usted completará el lijado en unos pasos.   La forma más sencilla de hacer esto es y un pedazo de chatarra en la parte inferior de la tapa del tornillo, sujete el desecho en un tornillo de banco, para que tengas acceso sin obstáculos a la parte superior.

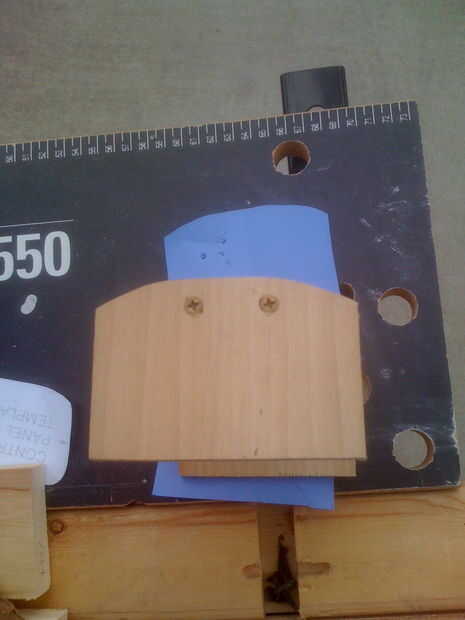

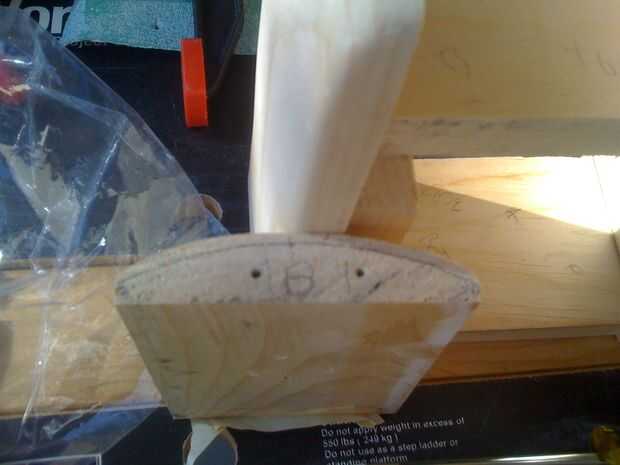

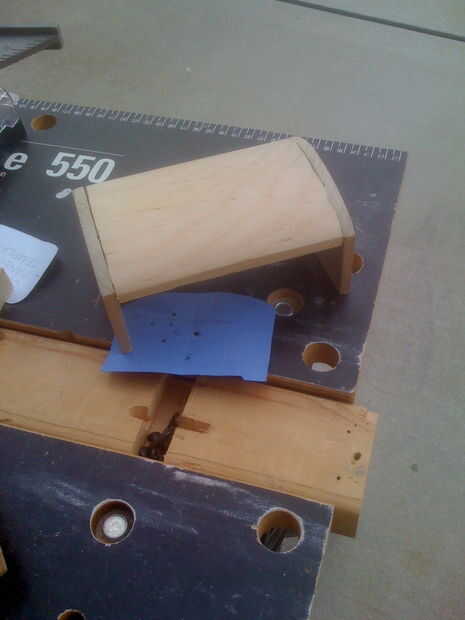

A continuación cortar algunas partes del álamo de 1/4, 3 pulgadas de alto.  Taladre y avellane dos tornillos de latón de 3/4 en ambos lados, la distancia desde la parte inferior de la cara en la parte inferior de la tapa es de alrededor de 1,75 pulgadas.   Trazar el perfil de la tapa a cada lado.  Los lados y después cortar el perfil justo orgullo de la línea.  Vuelva a enroscar el lados y el conjunto combinado de arena para que la tapa y los laterales son lisos.  Había etiquetado los lados y la tapa con una "A" y una "B" ya que ahora se ajustan exactamente.
